1.换板介绍

25～29英寸通用彩色电视机主板（在汇佳、科武、双喜等彩板上均有应用）大多采用TMP8895作为单片微处理器，引脚功能表见表3-1。整机电路原理图如图3-6和图3-7所示。

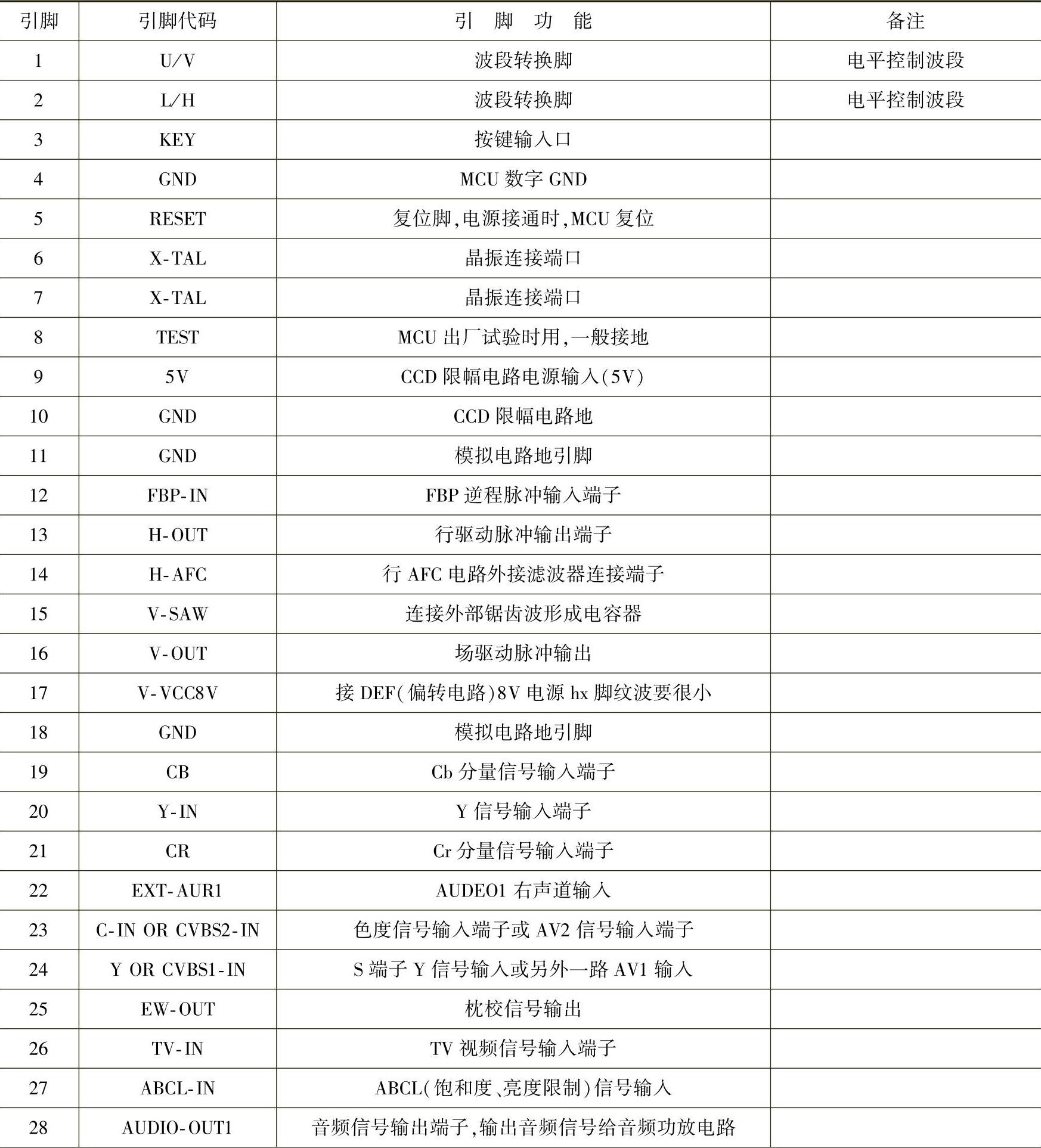

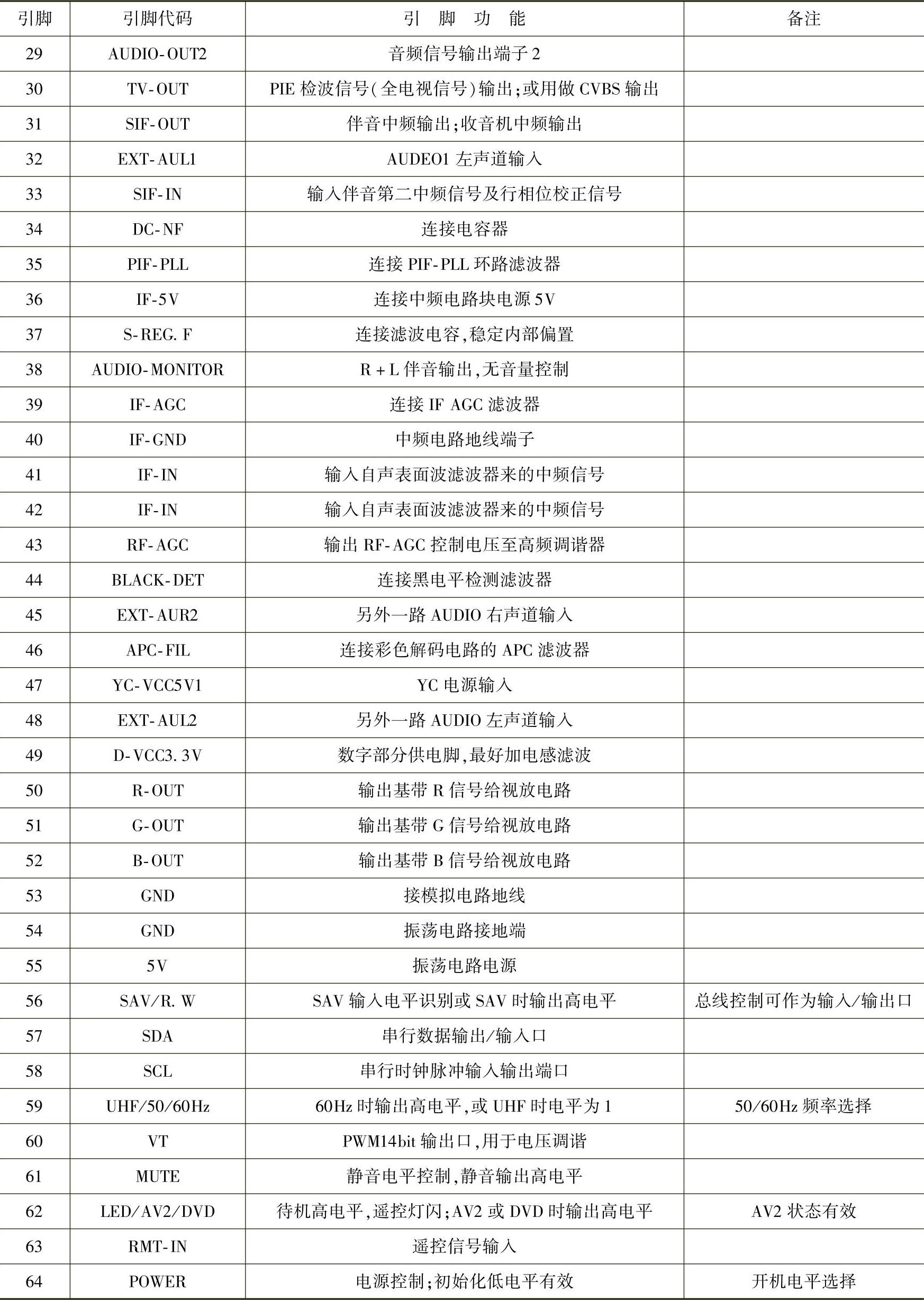

表3-1 TMP8895引脚功能表

（续）

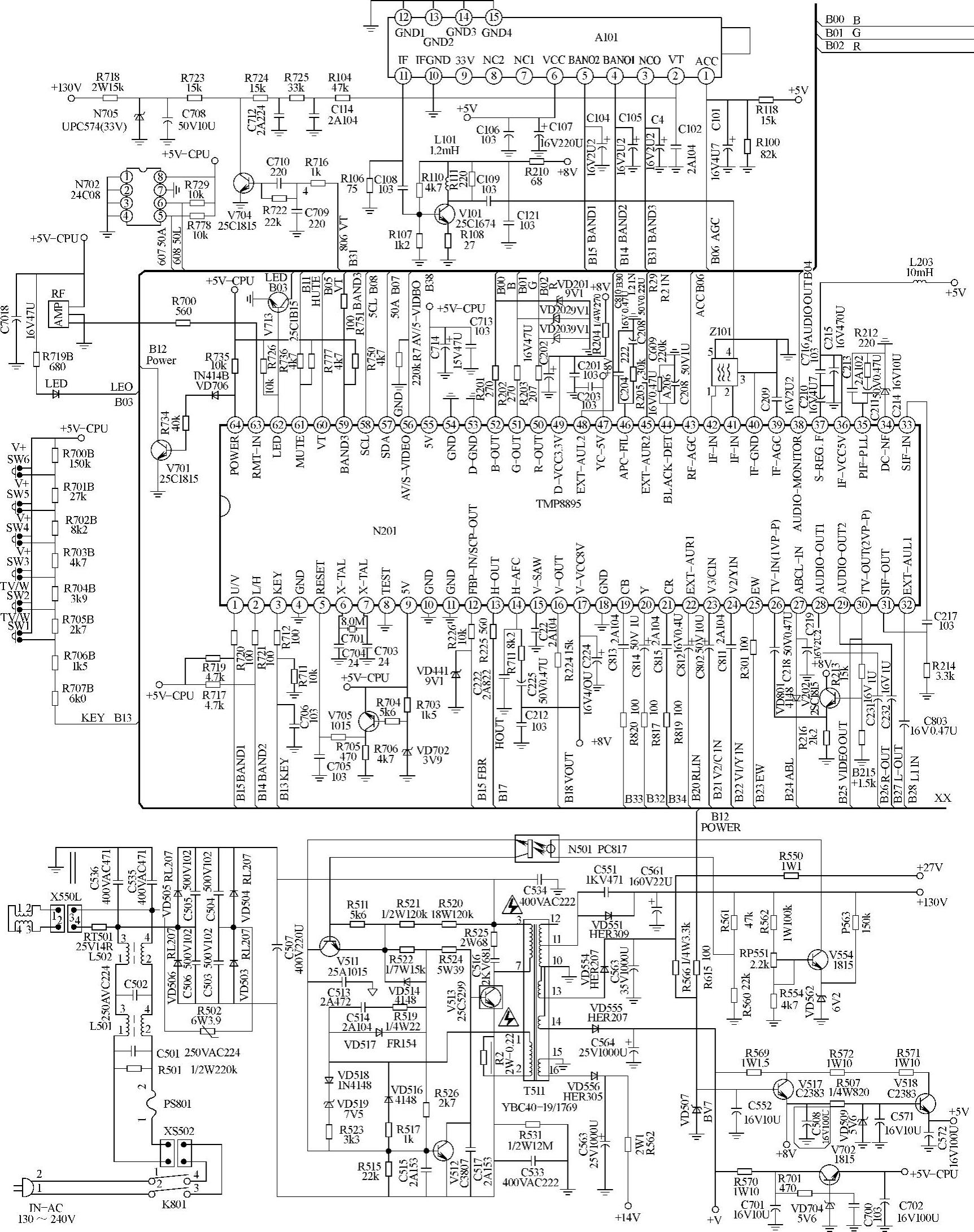

图3-6 整机电路原理图（1）

图3-7 整机电路原理图（2）

2.换板方法

改机前，先弄清楚待改的显像管是高清的还是非高清的，此型号通用主板不适用于高清显像管（切记！）。辨别方法是高清显像管的行偏转线圈阻值很小（一般为0.62Ω以下，外形也有差异），另外从原主板电路上也可以分辨出来。

再检查显像管的引脚是多少针的，默认适应⑨脚粗管（若为⑪脚或⑦脚，则按图3-8所示的对应引脚功能改接管座。注意，⑪脚显像管属于低聚焦，要用110MΩ黑色聚焦电位器按如图3-9所示连接方法降压）。

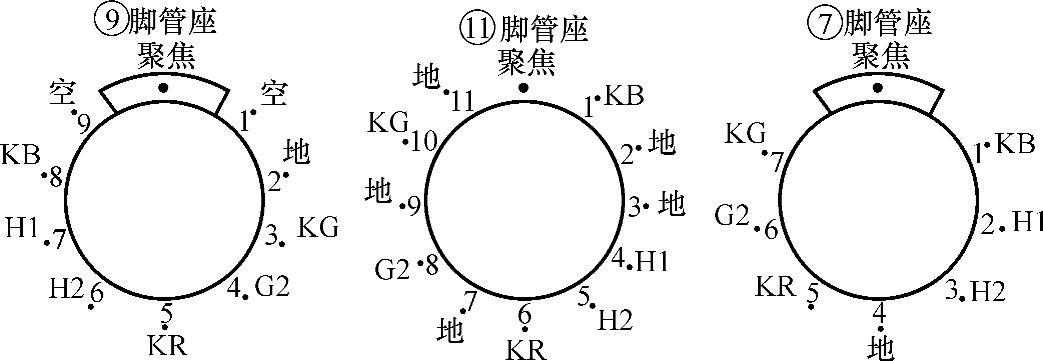

图3-8 改接管座示意图

然后检查行偏转线圈电阻应在0.8～2.3Ω之间，场偏转线圈电阻在8～20Ω之间。若行偏转线圈阻值小于0.8Ω，则行幅会偏大，行输出负载过重，容易烧坏行管，且偏转线圈磁心过热。此时可将行偏转线圈由原来的行并联改为串联，以增大行偏转线圈原电阻。改制方法如图3-10所示。

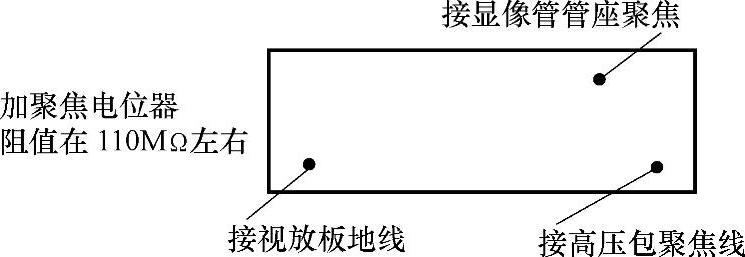

图3-9 110MΩ黑色聚焦电位器降压连接方法

图3-10 行偏转线圈由原来的并联改为串联

若场偏转线圈的电阻在30～60Ω之间，必须将偏转线圈由原来的串联改为并联，使其阻值降到8～15Ω之间方可改机。方法是：将场偏转线圈的中间接线柱上的两个线头焊开，分别接到两边，如图3-10所示。

弄清以上因素后，则可进行改机操作。拆下原机的高压嘴、行场接线排插、消磁线头插头、接地插头、左右音响插头、按键板插头后，将新板上的高压帽接到显像管的高压嘴上，将消磁线圈插头、左右音响插头插到新板上，接地插头插到尾板上，用新按键板替换原按键板。连接后实物图如图3-11所示。注意行、场线圈接头不能插错，否则会烧机。当行幅通过总线调整还不能满幅时，调节行偏转线圈红色引线插头的插针位置（如图3-11中手指所指位置）。

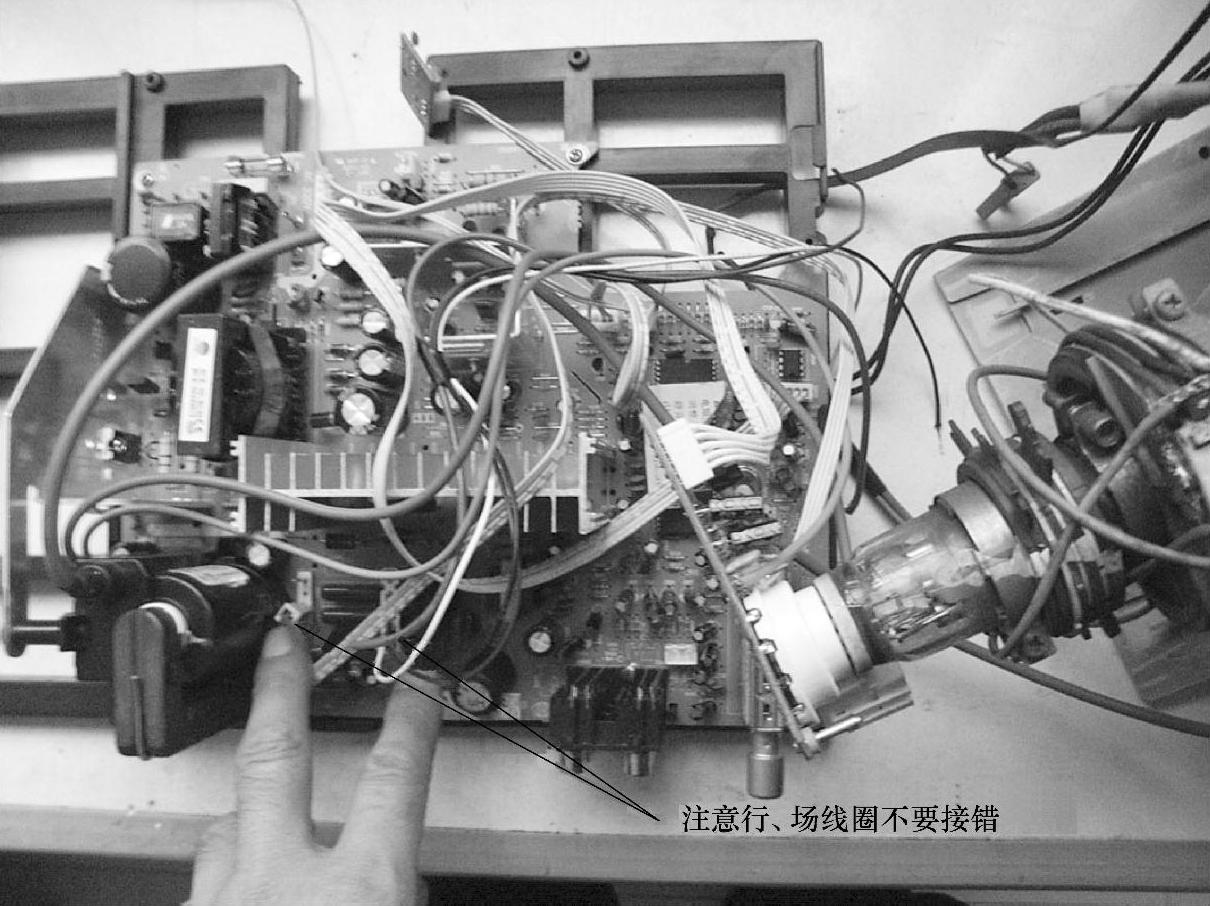

图3-11 新主板改机实物图

注意行场偏转插头的连接。场偏转插头一般不需改动，行偏转线圈插头的红线则视行幅大小插入新主板相应的插针上。一般情况下，新板插针从左到右依次变高，为T1、T2、T3、T4（有的板子上还有T5，是用来接非高清的显示器显像管行偏转的）插针。对应的行偏转线圈阻值分别为2.2～2.3Ω、1.3～2.3Ω、1～2.2Ω、0.8～1Ω。

3.换板调试

对于非数码板，接上新板即可正常使用，部分显像管一般可通过调节电位器、行线性电感线、逆程电容达到正常。对于数码板，则需要进入工厂模式，调节I²C总线进行相应的调节。其进入及调整方法如下。

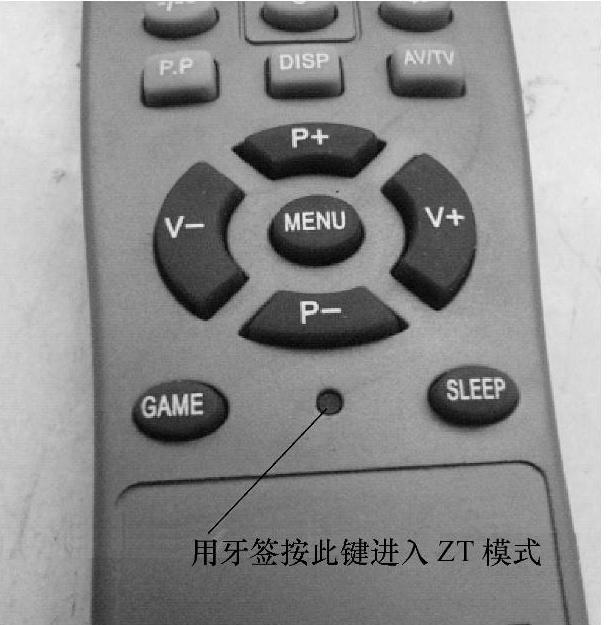

图3-12 按压用户遥控器小孔

（1）工厂模式进入方法

按压用户遥控器小孔（如图3-12所示）第一次为老化状态，按第二次为白平衡调节，此时按静音键出现一条横线，调加速使其成为一条暗线（偏色），1与4调红色加减；2与5调绿色加减；3与6调蓝色加减；7与8调副亮度。再按静音键退出亮线状态。按第三次进入总线0～7页的调整，按2、4、8、3进入8～15页的调整，内部信号按“SLEEP”，退出再按小孔（改机时一般不需要进入8～15页），AV状态时按“2、4、8、3”进入厂标设定菜单，MENU选项，P+、P-、V+、V-为参数设定，DISP退出。

（2）改机标准调整数据

按遥控器上的静音键，出现水平亮线，此时用1和4调RCUT，2和5调BCUT，3和6键调GCUT；按TV/AV键进入BUS OFF状态。表3-2～表3-20所示为各类改机标准调整数据。

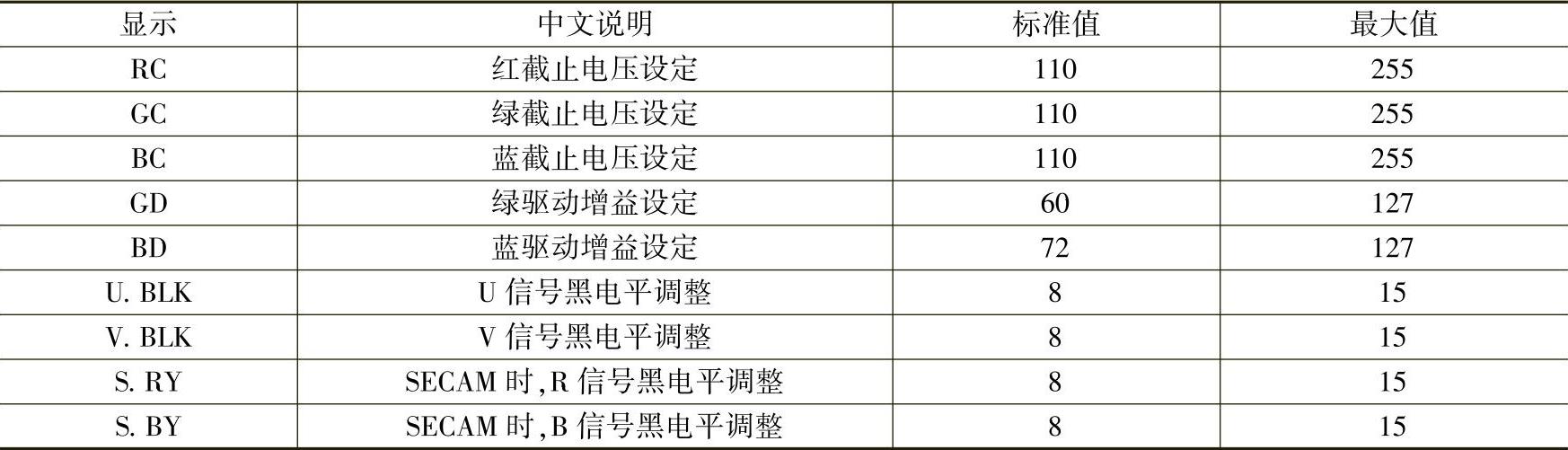

表3-2 亮暗平衡调整

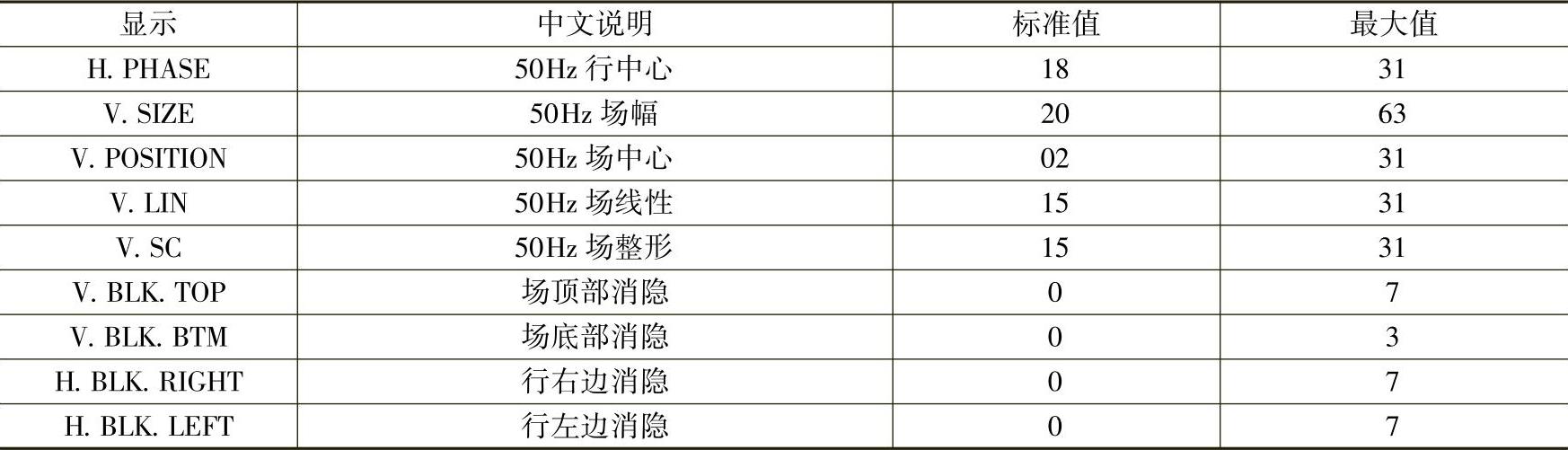

表3-3 第1页PAL制式几何调整(www.daowen.com)

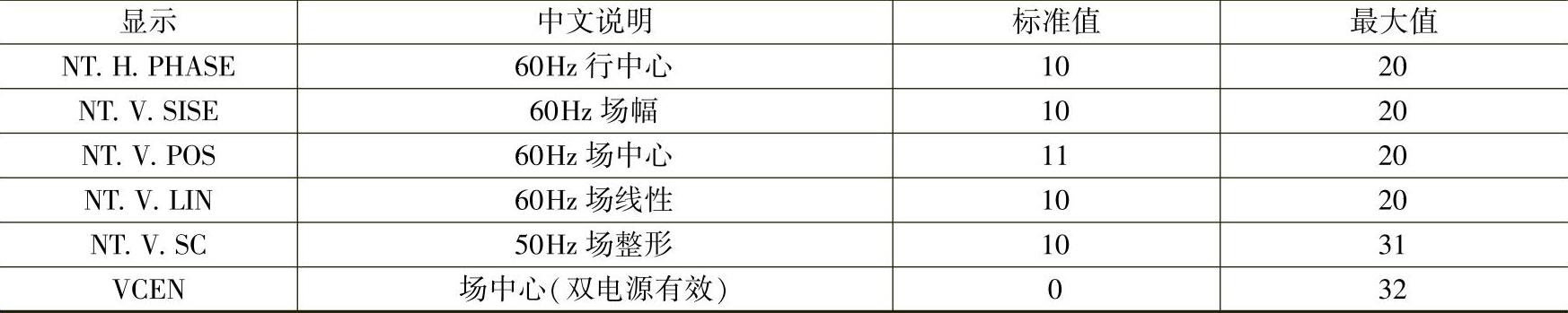

表3-4 第1页NTSC制式几何调整

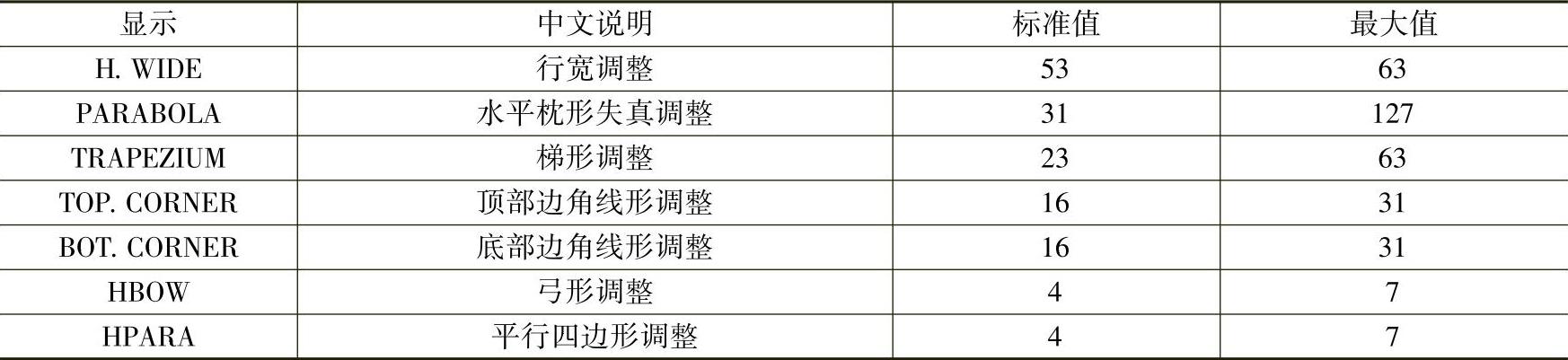

表3-5 第2页枕形校正调整

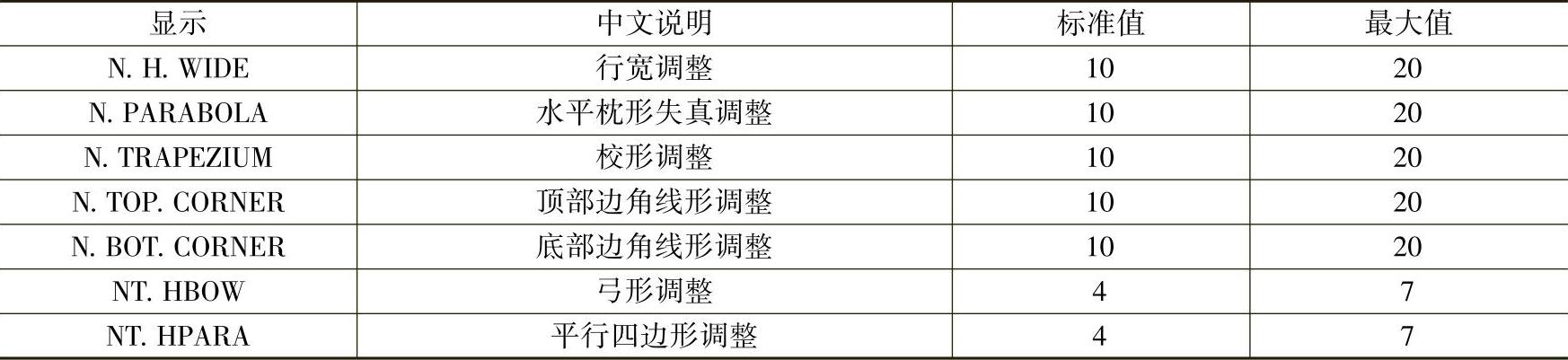

表3-6 NTSC枕形校正调整

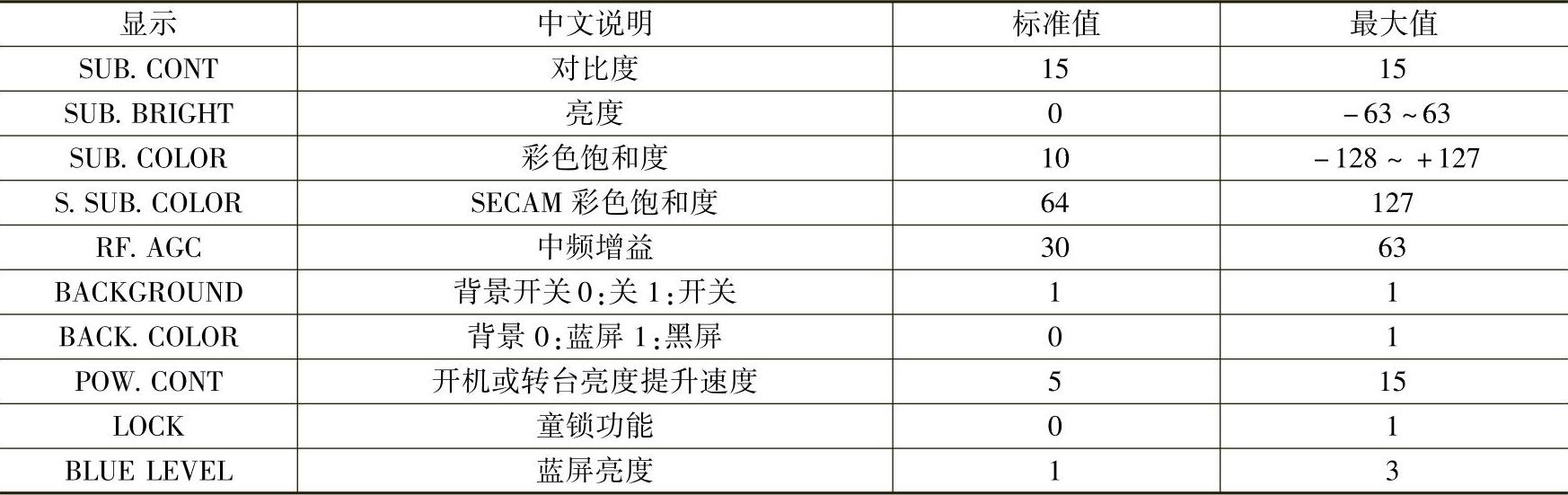

表3-7 第3页亮度、对比度、色度调整

表3-8 第4页OSD1调整

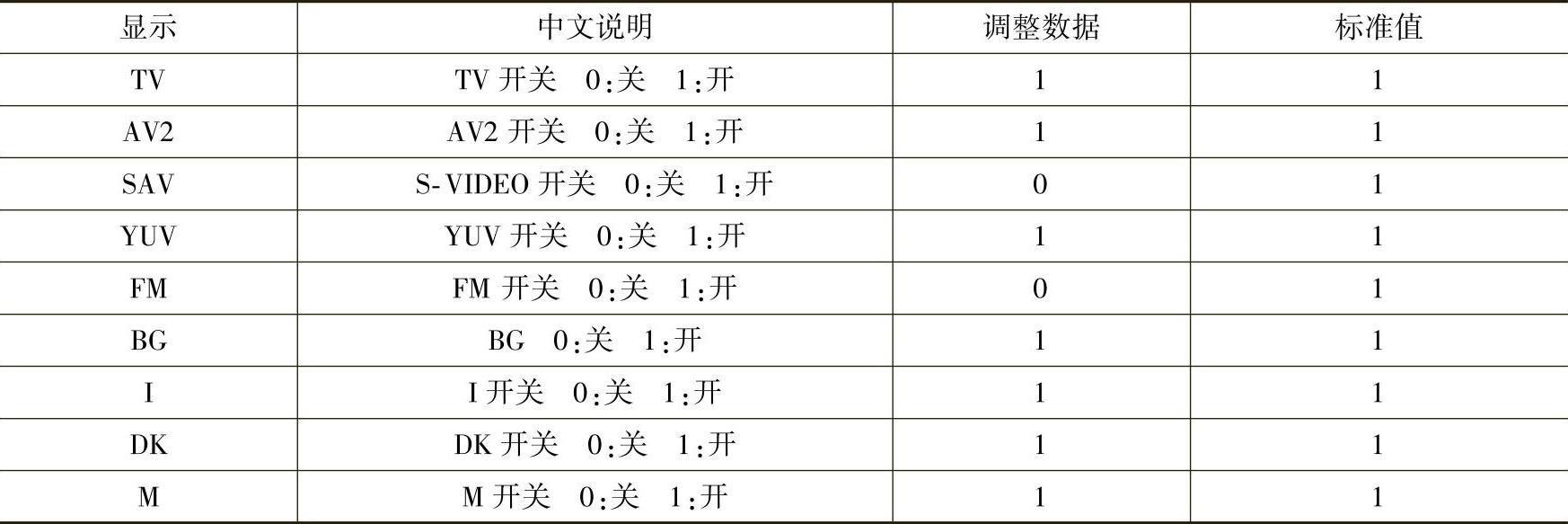

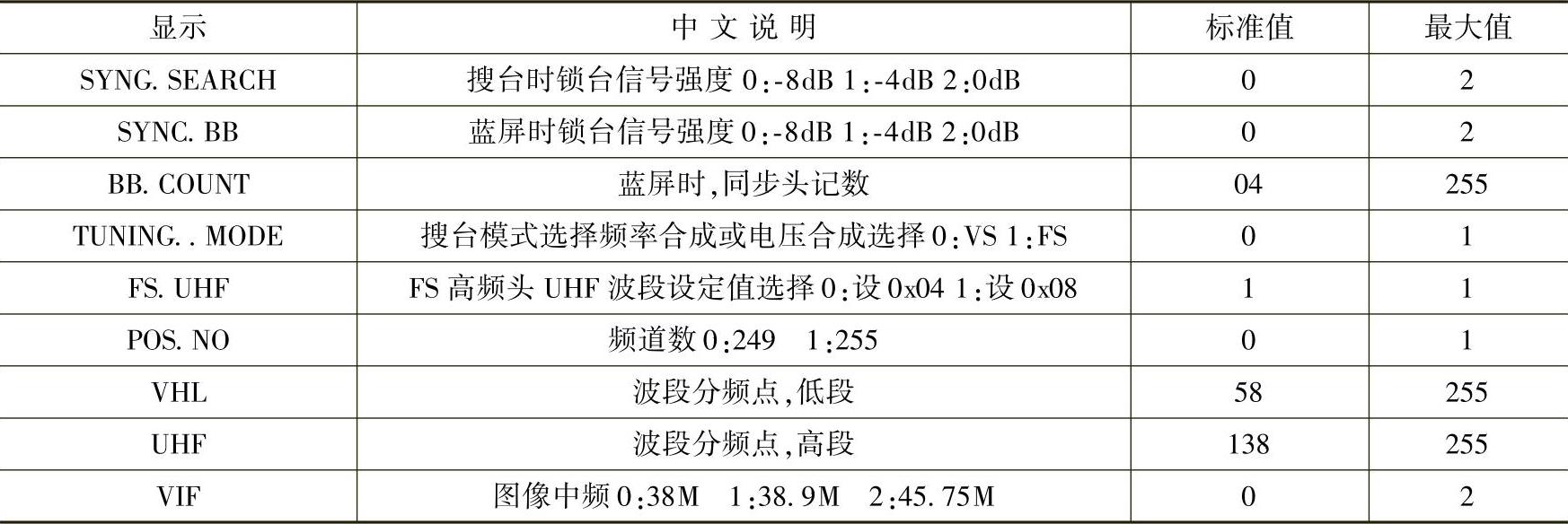

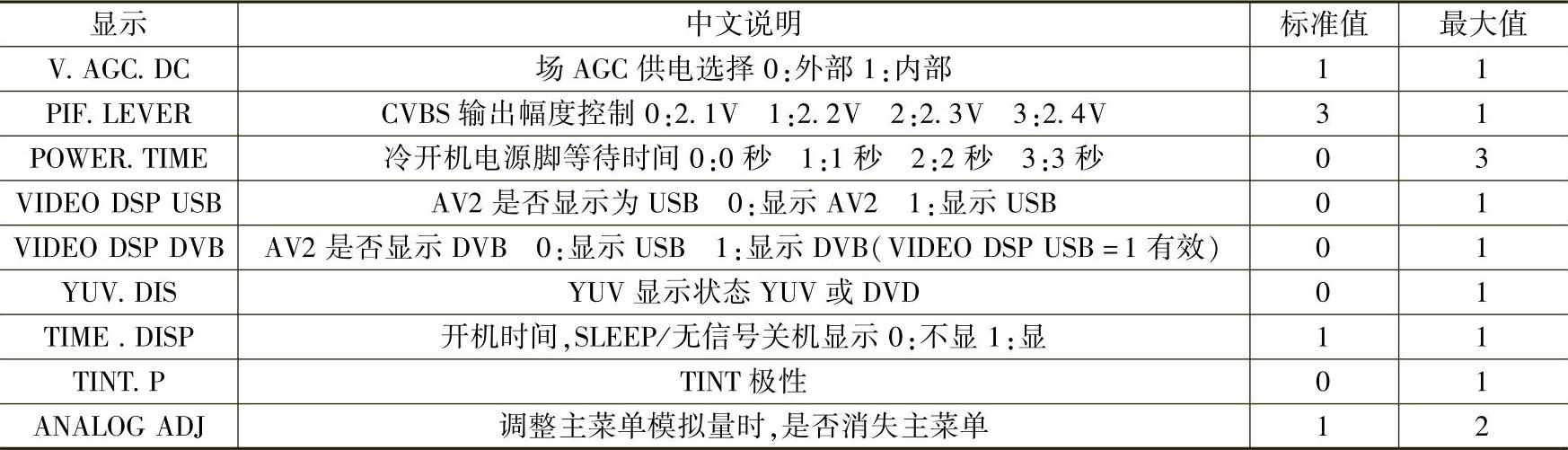

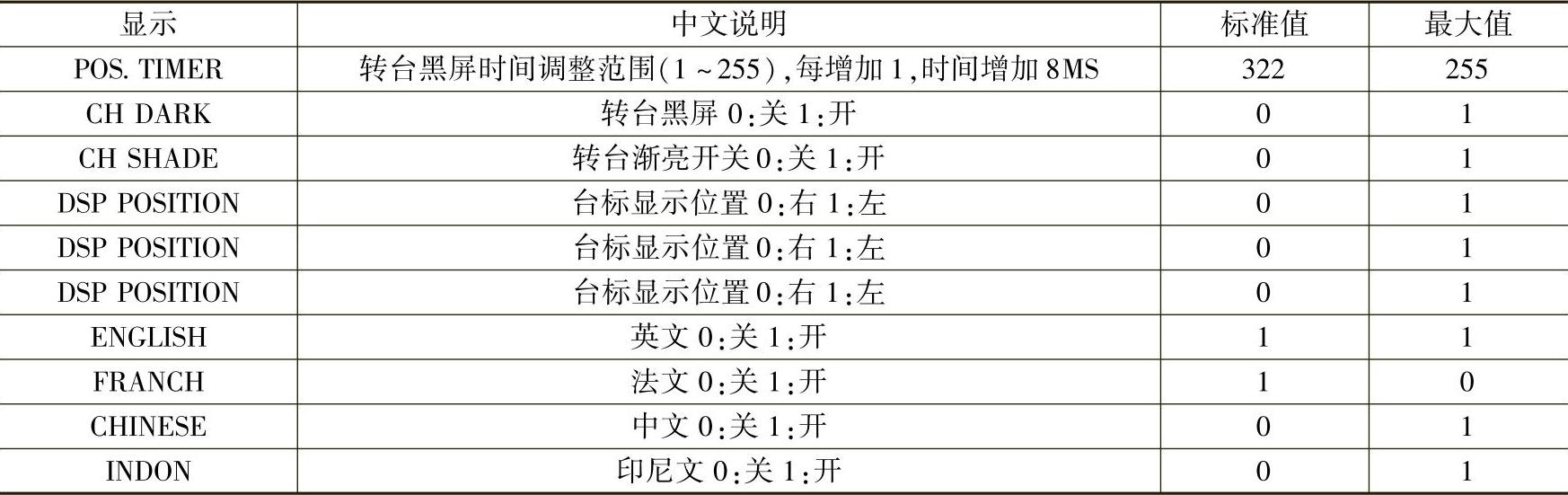

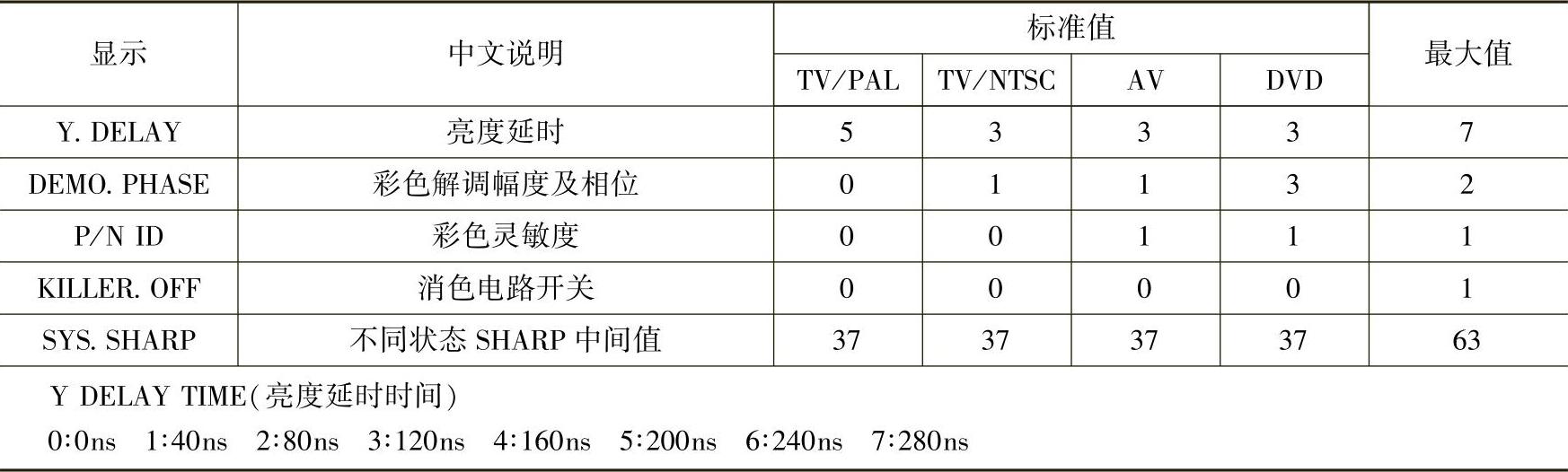

表3-9 第5页功能控制调整

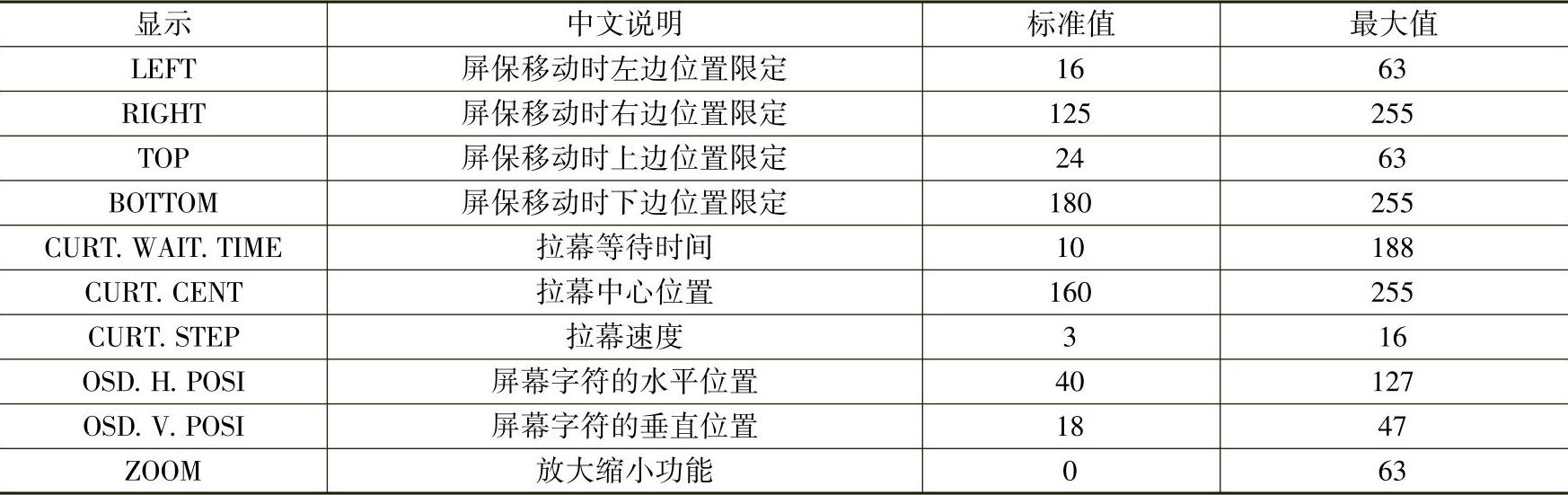

表3-10 第6页屏保位置及拉幕参数

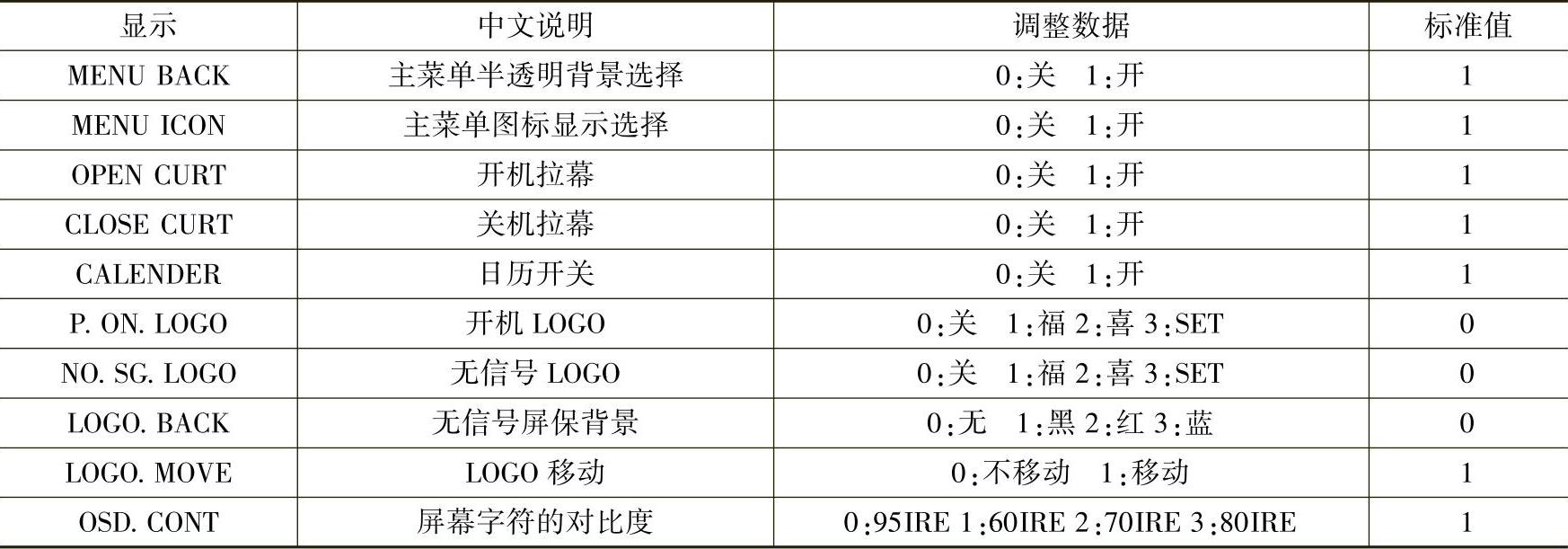

表3-11 第7页OSD2调整

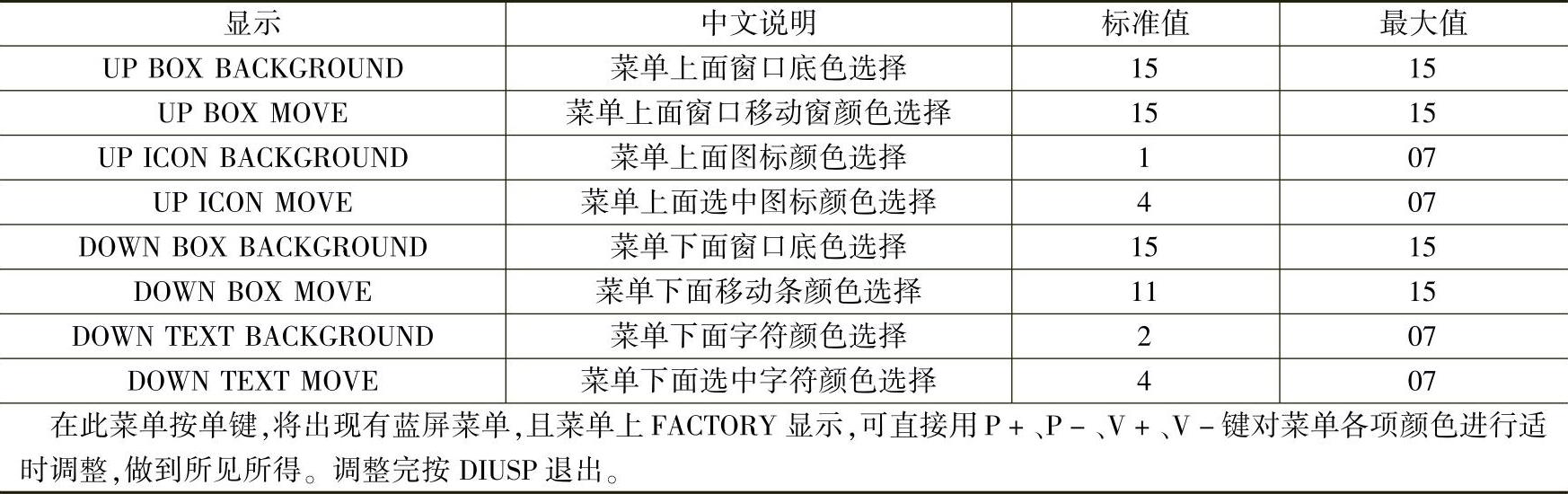

表3-12 第8页OSD3主菜单颜色调整

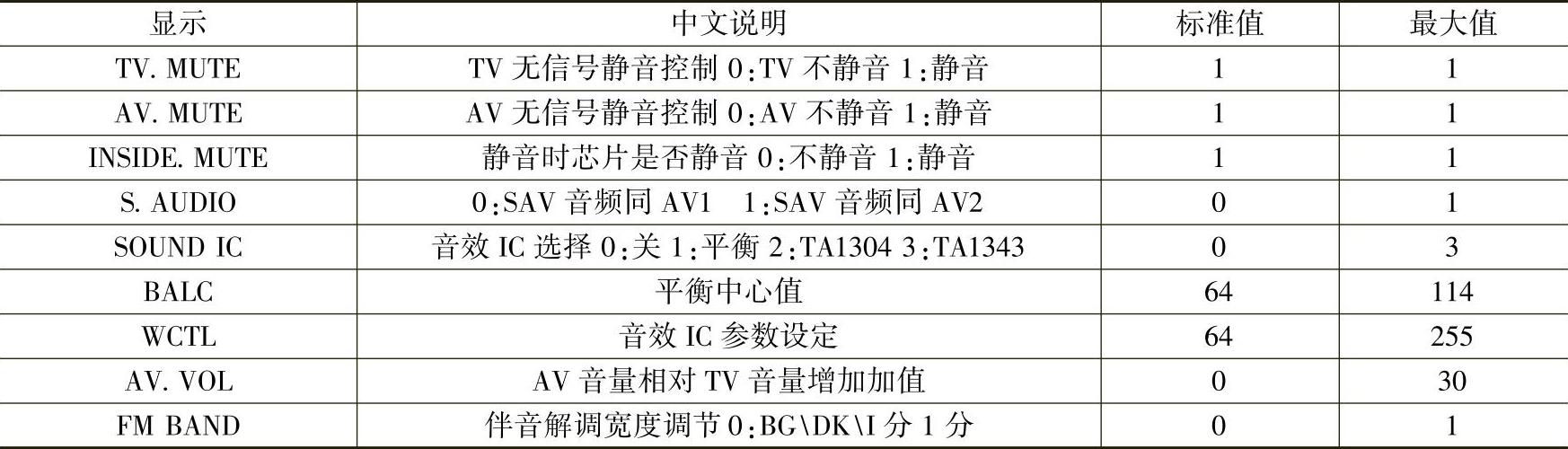

表3-13 第9页音量参数调整

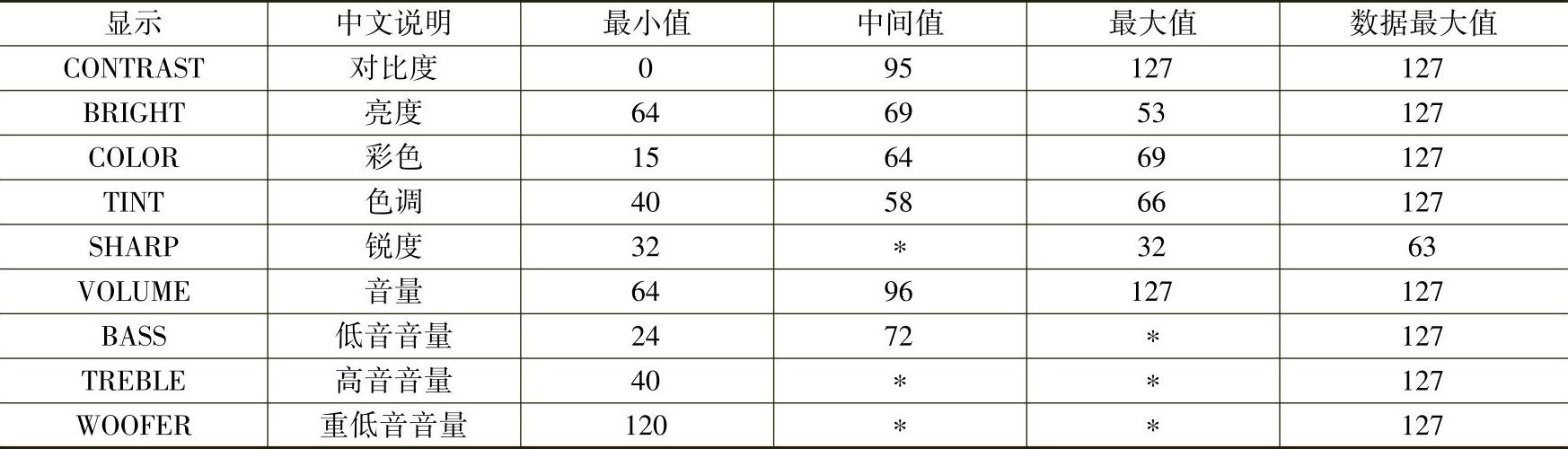

表3-14 第10页模拟量曲线调整

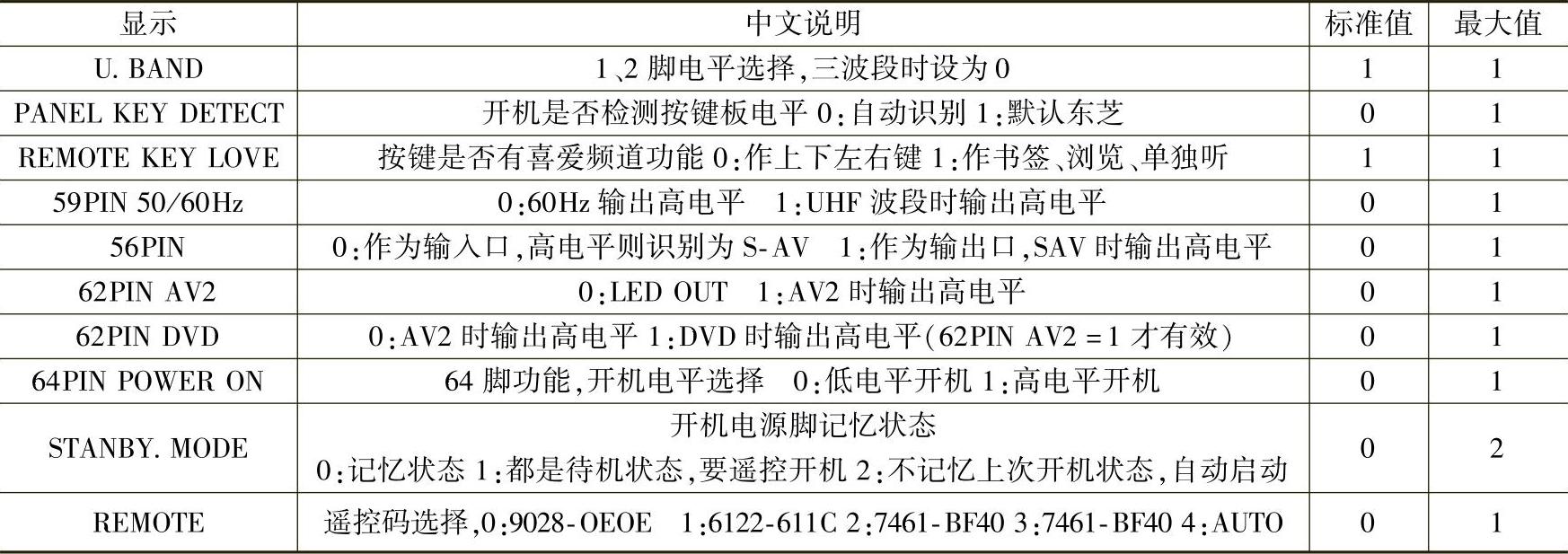

表3-15 第11页TMP8895引脚状态控制

表3-16 第12页功能控制

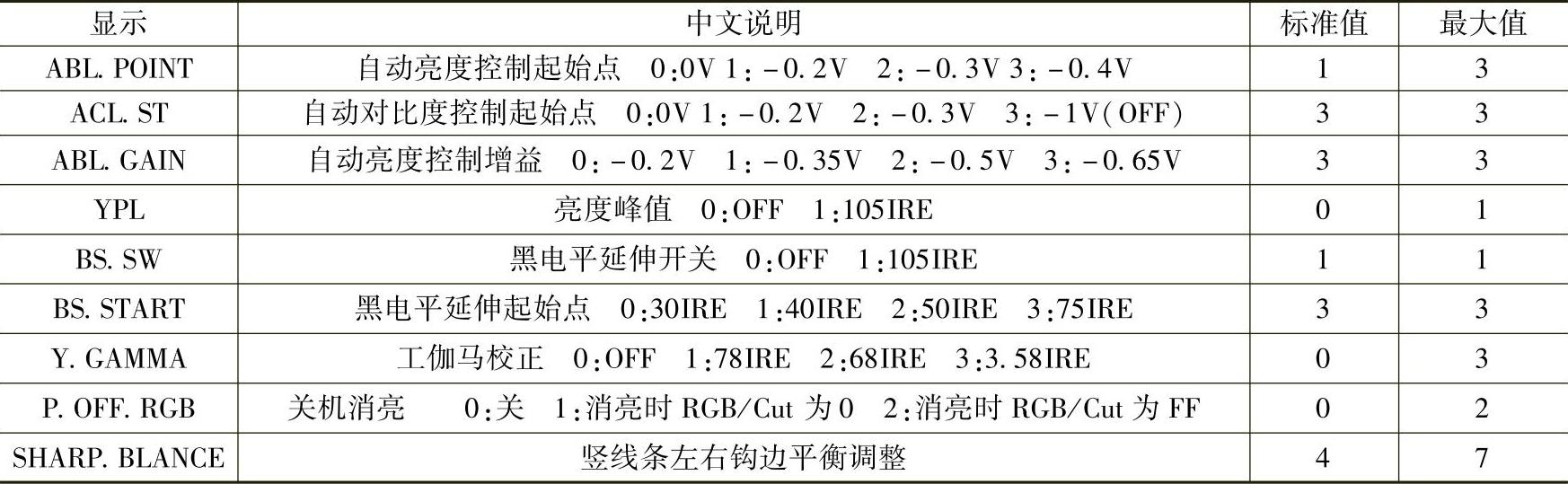

表3-17 第13页亮度寄存器控制

表3-18 第14页色度寄存器控制

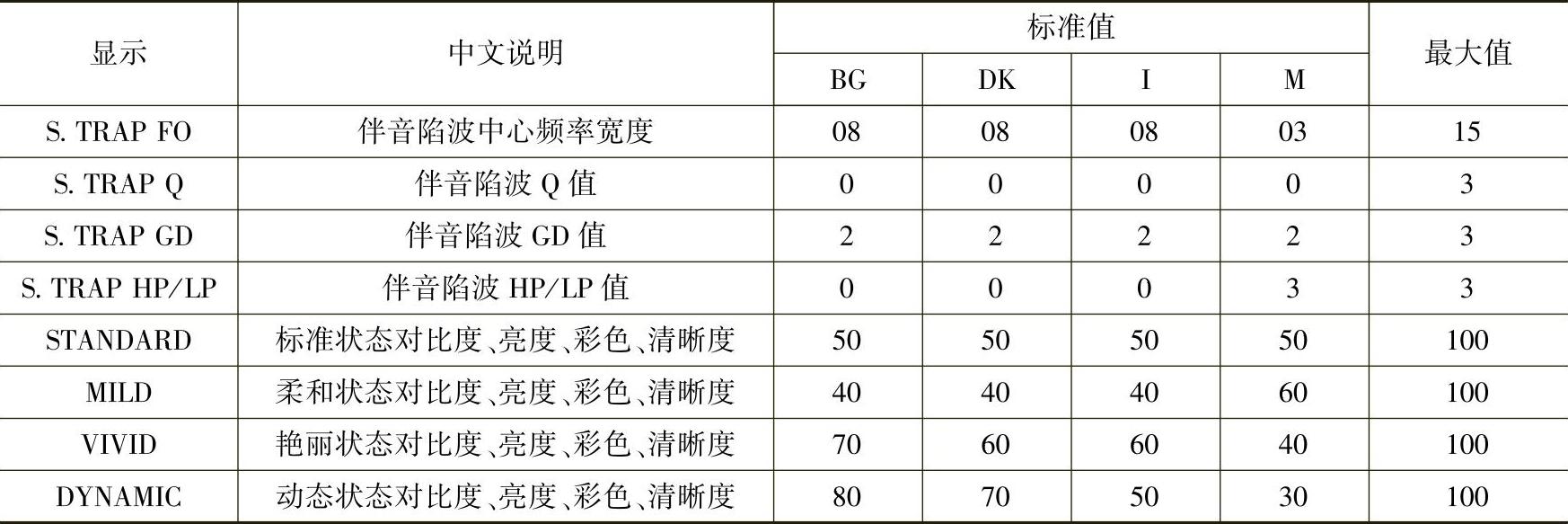

表3-19 第15页伴音寄存器控制

表3-20 第16页行同步参数调整
