晶闸管的原理与结构简介

时间:2023-06-16 理论教育 版权反馈
【摘要】:晶闸管是晶体闸流管的简称。图2-27 晶闸管结构图图2-28 双向晶闸管结构普通晶闸管具有可控的单向导电性,也就是说,它不但有一般二极管单向导电的作用,而且还可以对导通电流进行控制。当在门极G加上正向电压时,V1、V2相继迅速导通,此时即使去掉门极电压,晶闸管仍维持导通状态。双向晶闸管可以控制双向导通电流,因此除门极外的两个电极不再分阳极和阴极,而称之为主电极T1、T2。图2-29 常用晶闸管的图形符号图2-30 常用晶闸管的外形结构

晶闸管的原理与结构简介

晶闸管晶体闸流管的简称。它具有三个电极,是一种在硅整流二极管基础上发展起来的大功率半导体器件。晶闸管的种类很多,按控制特性可分为普通晶闸管、快速晶闸管、双向晶闸管、门极关断(GTO)晶闸管和光控晶闸管;按电流容量可分为小功率管、中功率管和大功率管;按关断速度可分为普通管和高频管(工作频率高于10kHz)。

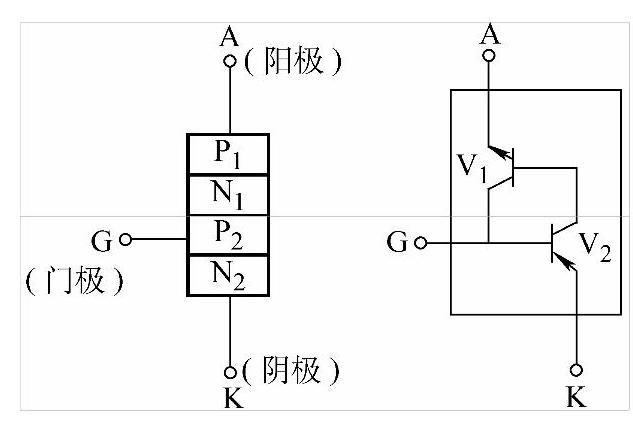

图2-27 晶闸管结构图

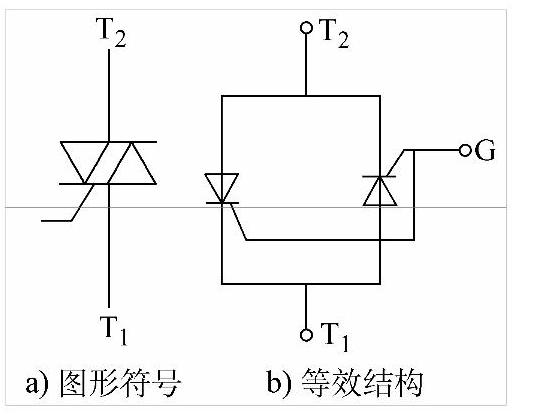

图2-28 双向晶闸管结构

普通晶闸管具有可控的单向导电性,也就是说,它不但有一般二极管单向导电的作用,而且还可以对导通电流进行控制。普通晶闸管是PNPN四层结构,形成三个PN结,具有三个外电极,即阳极A、阴极K和门极G,可等效为由PNP、NPN两个晶体管组成的复合管,如图2-27所示。在电极A、K间加上正向电压后,晶闸管并不导通。当在门极G加上正向电压时,V1、V2相继迅速导通,此时即使去掉门极电压,晶闸管仍维持导通状态。双向晶闸管可以等效为两个普通晶闸管反向并联,如图2-28所示。双向晶闸管可以控制双向导通电流,因此除门极外的两个电极不再分阳极和阴极,而称之为主电极T1、T2。普通晶闸管导通后门极就不再起任何作用,要关断它必须切断电源,使流过晶闸管的正向电流小于维持电流IH。而门极关断晶闸管就克服了这种缺陷,当给门极G加上正脉冲电压时它就导通,当门极G加上负脉冲电压时它就关断。(www.daowen.com)

晶闸管的文字符号为“V”或“VT”,图形符号如图2-29所示。常用的晶闸管有塑封式、陶瓷封装式、金属壳封装式和大功率螺栓形,其外形结构如图2-30所示。

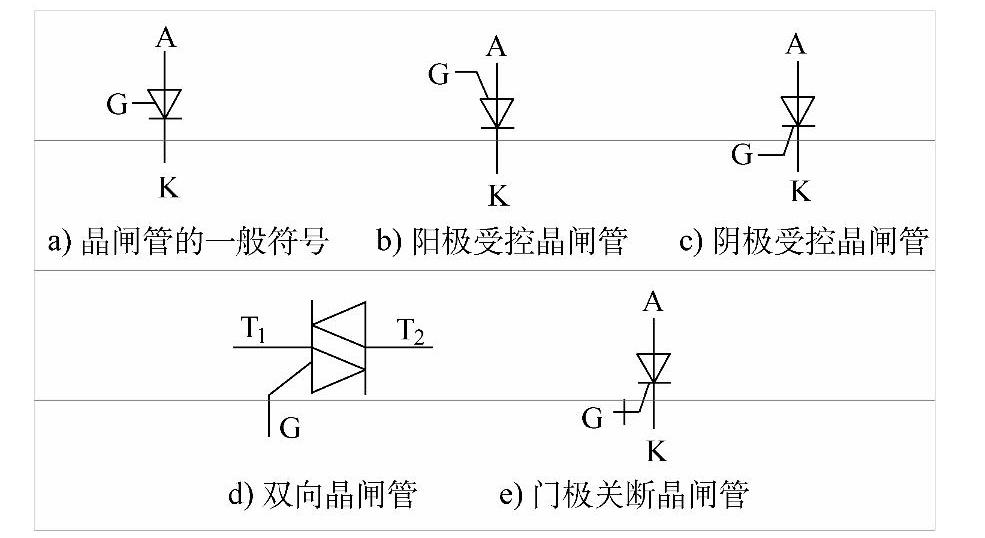

图2-29 常用晶闸管的图形符号

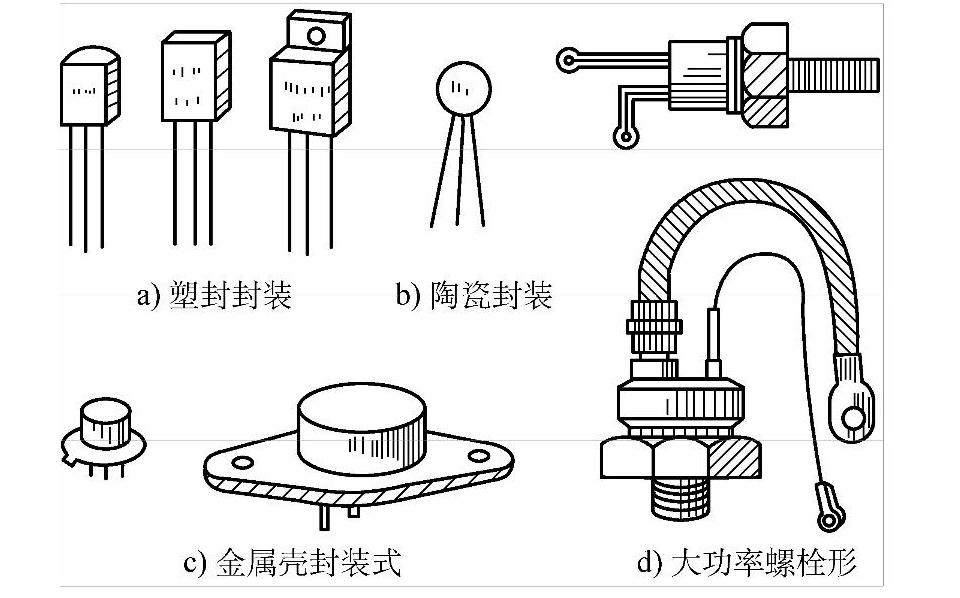

图2-30 常用晶闸管的外形结构
