以相同的压实方法压实不同含水量的同类士，会得到不同的压实结果。这说明含水量是士压实效果的又一重要影响因素。

被压实士的最佳含水量是用葡氏（Proctor）试验测定的。其试验方法是将士样配成不同的含水量，在标准击实仪上击实，然后测出相应含水量的干容重，在直角坐标上绘出含水量与干容重之间的关系曲线（见图2-39），该曲线被称为击实曲线。击实曲线上干容重最大的点相对应的含水量值为最佳含水量。

含水量低时，士中颗粒间的摩擦力和内聚力抗拒压实。含水量高，材料易被压实。当含水量上升到最佳含水量附近时，士逐渐变成容易压在一起。然而，压实具有低渗透性的士时，提高含水量会使压实度降低，其击实曲线下斜（见图2-46中砂击实曲线）。

在可渗透的士中，如自然挖掘的砂和砾石，当颗粒被重新排列得到较高压实度，水分被挤出。在这种情况下，最佳含水量相当空隙水饱和。

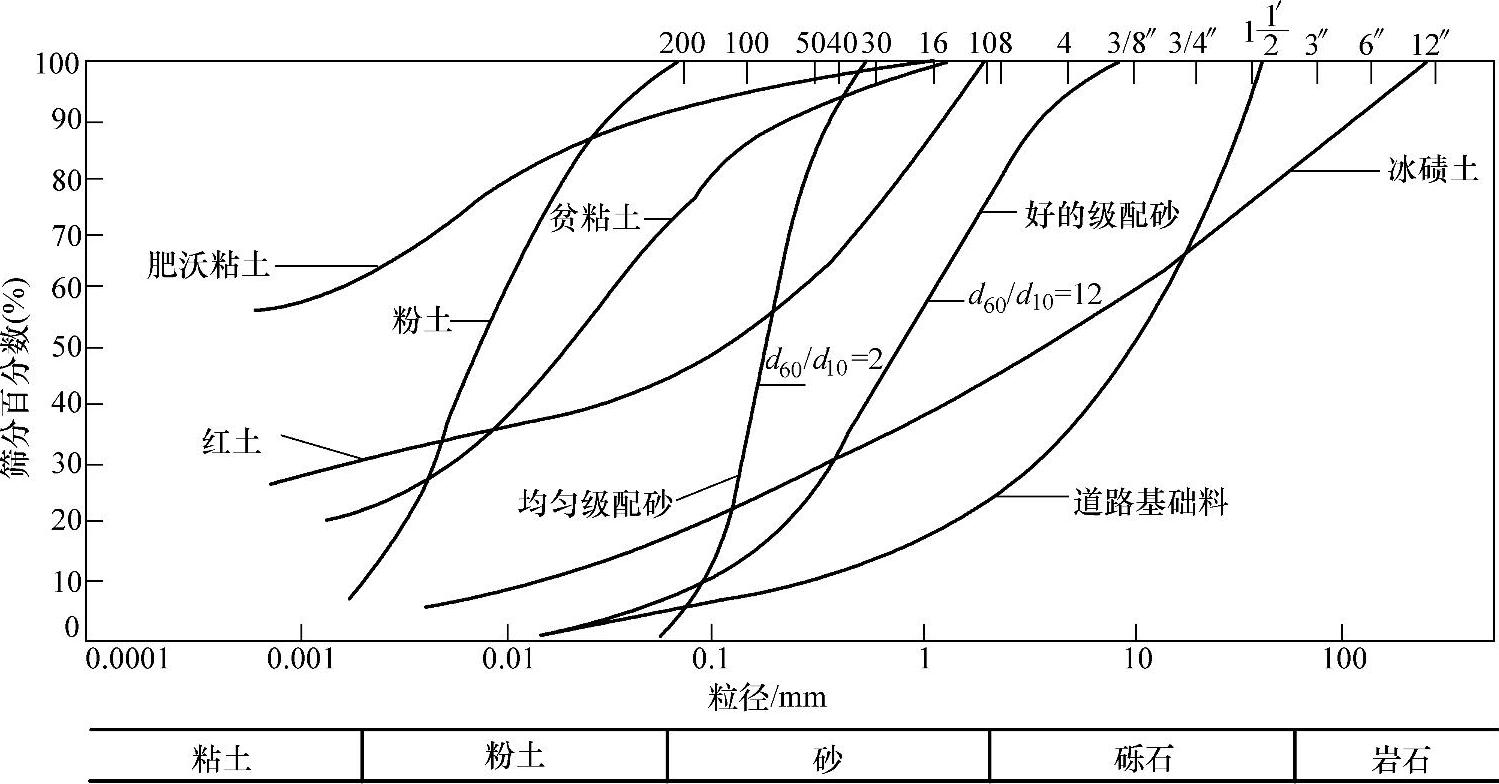

图2-38 材料级配曲线

(www.daowen.com)

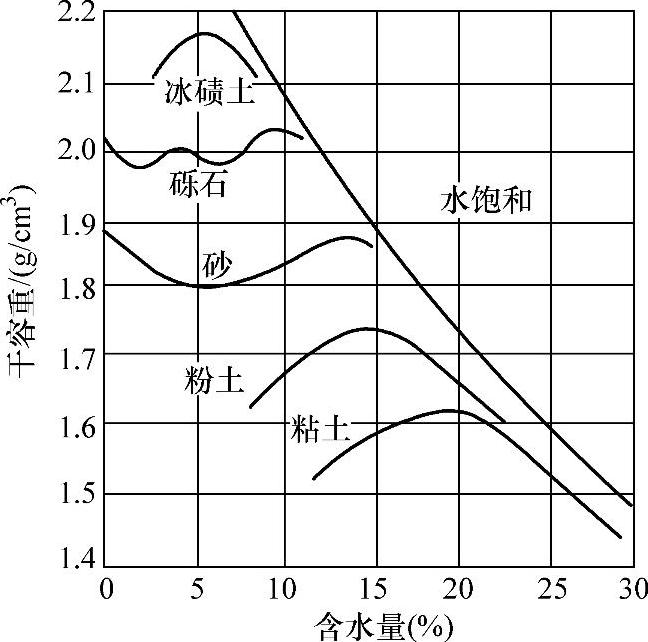

图2-39 士的击实曲线

自然挖掘的砂和砾石，最大压实度相应的含水量有两个趋势，一个趋势是相当水饱和，另一个趋势是处于完全干状态。颗粒材料适宜干压实，如回填岩石、毛石等，有时也适宜砂和砾石。适宜干压实的材料击实曲线比较平缓。在许多情况下，在自然含水量（干和水饱和状态之间）时，砂和砾石也能压实到较高的压实度。当被压实材料的含水量处于干和水饱和之间时，压实的困难程度取决于材料的表面张力。表面张力出现在部分空隙水中，并以弹性橡皮形式保持士颗粒间的粘结。

在粘士或其他粘性士中，除表面粘着力外，由于非常小的颗粒之间分子力作用，产生分子之间的粘着力。粘着力越大，需要的压实力越大。

粗颗粒材料没有粘着力，例如回填石、岩石、砾石和砂等，比细颗粒士容易被压实。用振动压实方法，可压实厚层粗颗粒材料，得到高的承载能力，而巨不易受浸泡和冷冻的影响。

细颗粒粘着材料，如粉质士和粘士的可压实性，取决于含水量和气候条件。由于它们的粘着性，可压实层厚比粗颗粒材料薄。

在粗颗粒材料中，加入5%～10%的粉质士或粘士，并在最佳含水量的情况下压实，则可得到足够的不可渗透性。
