7．4．2　DMA传送的过程

DMA 控制器主要包括地址寄存器、字节计数器、控制寄存器、设备地址寄存器和控制逻辑5部分，图7.17显示了DMA 控制器（DMAC）与I/O 设备及CPU 相连的简单情况，从图中可以看出整个DMA 数据传输的基本过程：

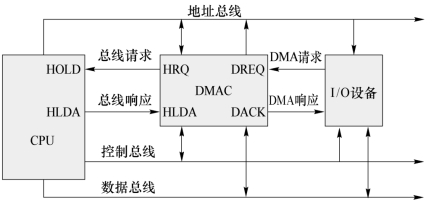

图7.17　DMA 控制器

（1）I/O 设备通过DMA 控制器向CPU 发出DMA 请求。

（2）CPU 响应DMA 请求，微机系统工作方式转变为DMA 工作方式，CPU 把总线控制权交给DMA 控制器。

（3）由DMA 控制器发送要使用的存储器地址，并决定传送数据块的长度。

（4）执行DMA 数据传送。

（5）DMA 方式数据传送结束，DMA 控制器把总线控制权交还CPU。
