场效应晶体管放大电路

与晶体管放大电路相类似，场效应晶体管放大电路也有三种基本类型，即共源、共漏和共栅放大电路，如图2-13所示。这里主要介绍结型场效应晶体管共源放大电路。

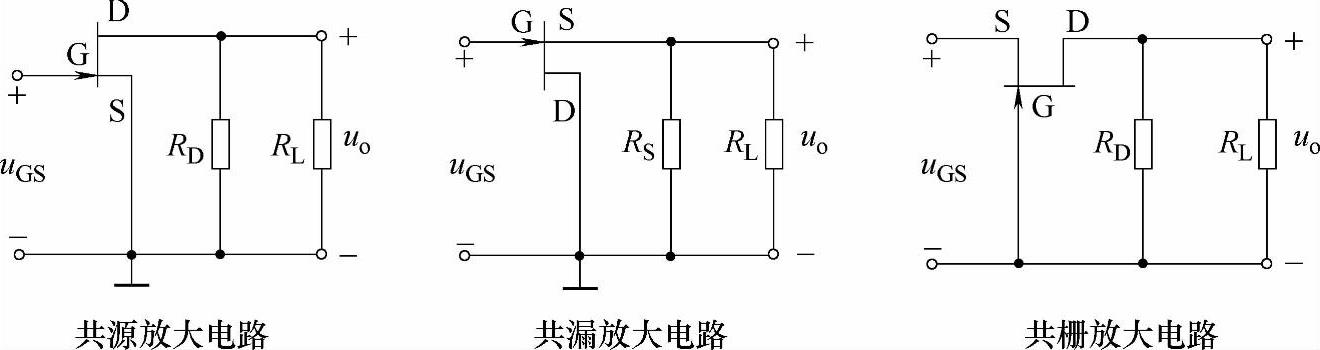

图2-13 场效应晶体管放大电路的三种基本类型

要使场效应晶体管放大电路处于正常的工作状态，必须要求场效应晶体管工作在恒流区，此时同样要求其具有一个合适的静态偏置（Q点），即具有合适的偏压。常用的场效应晶体管偏压电路有两种：自给偏压电路和分压式自给偏压电路，如图2-14、图2-15所示。

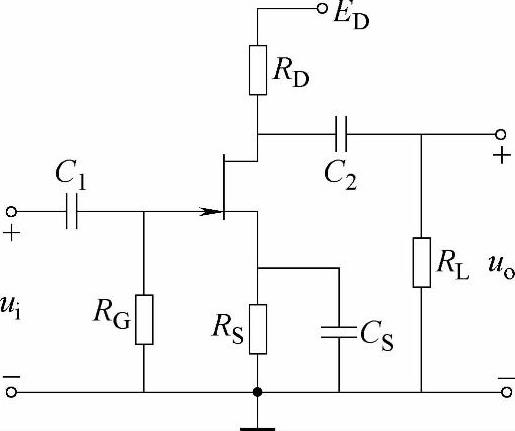

图2-14 自给偏压电路

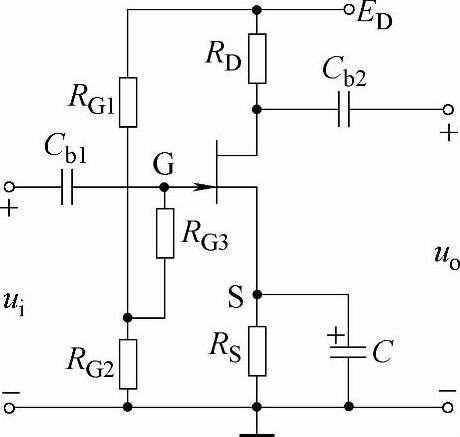

图2-15 分压式自给偏压电路
