四、典型应用

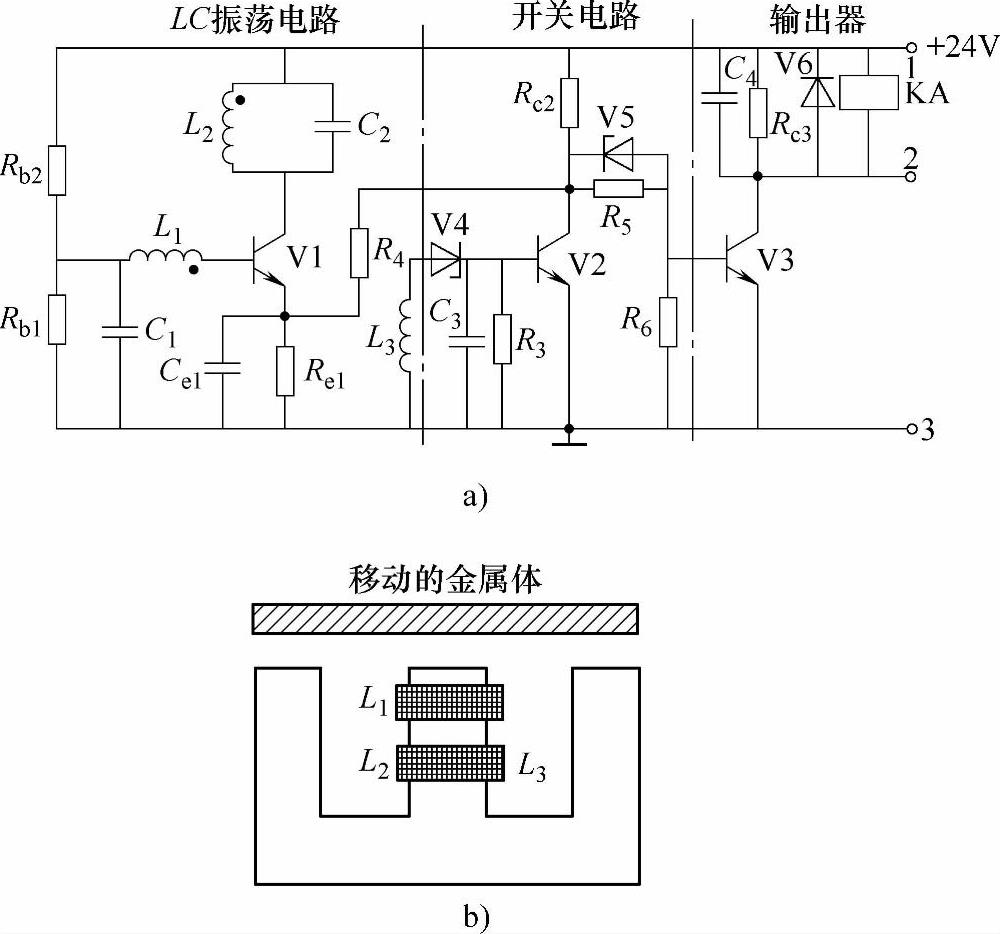

图3-9a所示为LJ1-24型接近开关电路，它由LC振荡电路、开关电路及输出器三部分组成。LC振荡电路是接近开关的主要部分，其中L₂C₂组成选频电路，L₁是反馈线圈，L₃是输出线圈。这三个线圈绕在同一磁心（感应头）上，如图3-9b所示。

图3-9 LJ1-24型接近开关电路

a）主电路 b）感应头

当无金属体移近开关的感应头时，振荡电路维持振荡，L₃有交流输出，经二极管V4整流后使V2获得足够的偏流而工作于饱和导通状态。此时V2的集电极电压接近零，V3的基极电位也接近于零，V3截止无输出，接在V3集电极回路里的继电器线圈KA不通电。

当有金属体移近开关的感应头时，金属体内感应产生涡流。由于涡流的去磁作用，使线圈间的磁耦合大为减弱，L₁上的反馈电压显著降低，因此振荡电路被迫停振，L₃上无交流输出，V₂就截止，U_ce2≈24V，V3饱和导通，使继电器KA通电。

通过继电器线圈的获电与否，可以通断其触头以控制某个电路的通断。

此外，LC振荡电路在工农业生产及国防工业中都得到了广泛应用，如音频及高频信号发生器、高频感应加热炉等。
