带恒流源的差动放大电路

二、带恒流源的差动放大电路

虽然典型差动放大电路中的电阻R_e具有稳定静态工作点的作用。但是，由于接入R_e后提高了共模信号的抑制能力，而且R_e越大，抑制能力越强。若增大R_e，则R_e上的直流压降也会增大。但R_e取值不能过大，它受电源电压V_EE的限制。因此，希望有这样一种器件，其交流电阻r很大，直流电阻R却很小。因为恒流源就满足这一特性，于是就出现了这种带恒流源的差动放大电路，如图4-3所示。

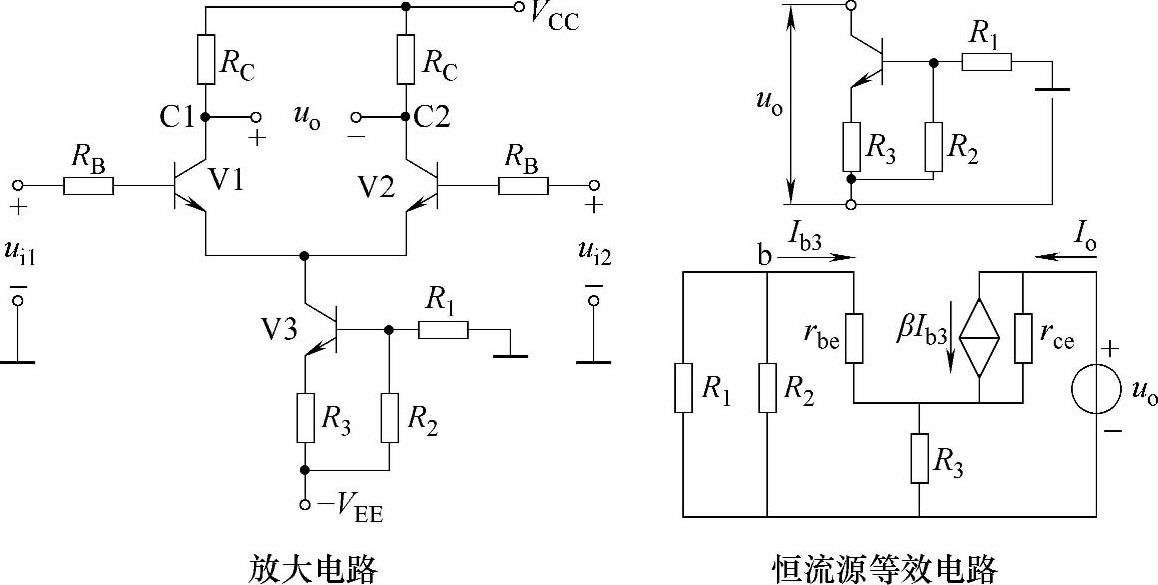

图4-3 带恒流源的差动放大电路

通过分析可知，对于图4-3中的恒流源部分，当晶体管V3处于正常的工作状态时，恒流源的直流电阻很小，仅与R₁、R₂和R₃有关。

我们又知道，对于差动放大电路来说，恒流源等效电路的输出电阻是其输入电阻，即恒流源等效电路的输出电阻与典型差动放大电路中的R_e具有相同的作用。

由图4-3可知，恒流源等效电路的输出电阻r_o3=U_o/I_o。

因I_b3（r_be+R₁∥R₂）+（I_o+I_b3）R₃=0，则

I_b3=-R₃I_o/（r_be+R₃+R₁∥R₂）

又因U_o=（I_o-βI_b3）r_ce+（I_o+I_b3）R₃，则

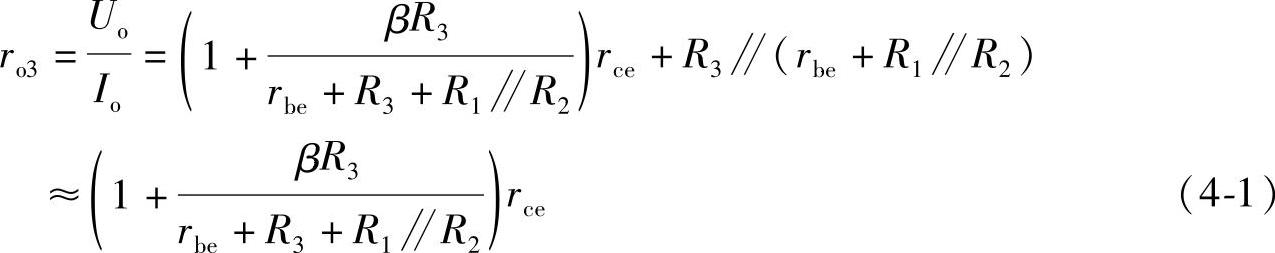

由式（4-1）可知，恒流源等效电路的输出电阻很大。

由此可知，恒流源电路满足交流电阻大、直流电阻小的要求，可以取代基本差动放大电路中的电阻R_e。
