集成运放的调零与消振

二、集成运放的调零与消振

1.集成运放的调零

为提高集成运放的运算精度，应对输出直流电位进行调零，即保证输入为零时，输出也为零。当集成运放有外接调零端子时，可按要求接入调零电位器RP，调零时，将输入端接地，细心调节RP，用直流电压表测量输出电压，使其为零。如果集成运放没有调零端子，可按图4-30所示电路进行调零。

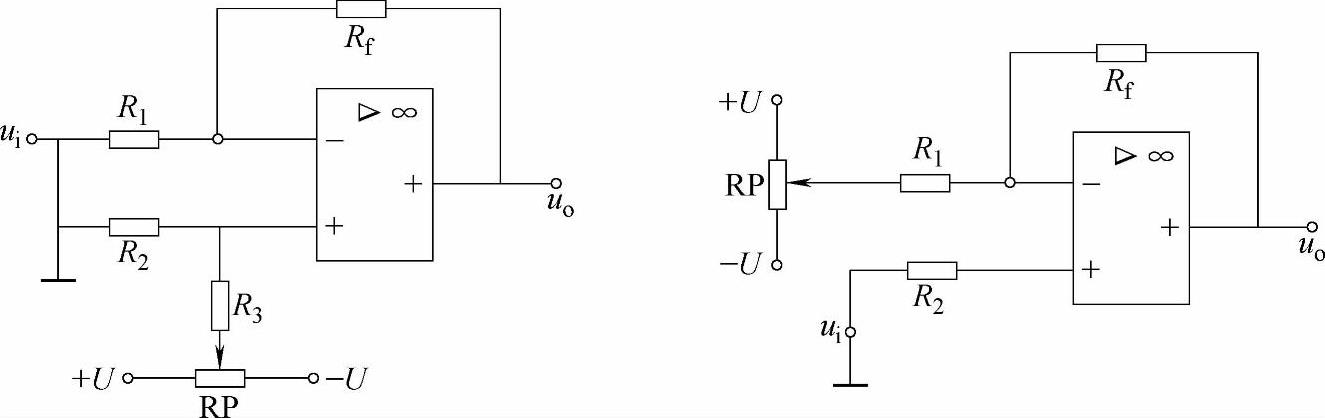

图4-30 调零电路

如果某个集成运放不能调零，通常有以下几个方面的原因：

1）调零电位器故障。

2）电路接线有误或有虚焊。

3）反馈极性接错或负反馈开环。

4）集成运放内部损坏。

5）输入信号过大。

2.集成运放的消振

对于集成运放，其输入信号为零而输出信号并不为零的现象叫做自激。自激现象的存在，使集成运放的各种运算功能无法实现，严重时还会损坏元器件。为了消除集成运放的自激现象，通常采用如下措施进行消振：

1）若集成运放有相位补偿端子，可外接RC补偿电路。

2）合理安排电路布线与元器件布局，尽量减小分布电容。

3）在正、负电源进线与地之间接上适当的电容，减小电源引线的影响。

4）正确接线，避免反馈极性接错以及过大的负反馈。
