2.脱水部分

脱水部分包括脱水桶、脱水外桶、制动机构、减振装置。

（1）脱水外桶

在半自动双桶洗衣机中，脱水外桶一般都与洗涤桶连在一起，它的作用有两个：一是安放脱水内桶和安装水封、二是盛接喷淋漂洗和脱水内桶工作时甩出的水，并通过外桶的排水口将之排出机外。

（2）脱水桶

脱水桶在脱水外桶内，通过脱水轴、联轴器与脱水电动机轴相连接，它的作用是盛放脱水的衣物，其外形为圆桶形，实物如图2-6所示。

（3）制动机构

制动机构安装在脱水电动机的上端，主要由联轴器、拉簧、制动臂等组件组成，实物如图2-7所示。

（4）减振装置

减振装置通过上、下支架安装在脱水电动机与洗衣机底座之间，它的作用是减少脱水部分的振动和偏摆。

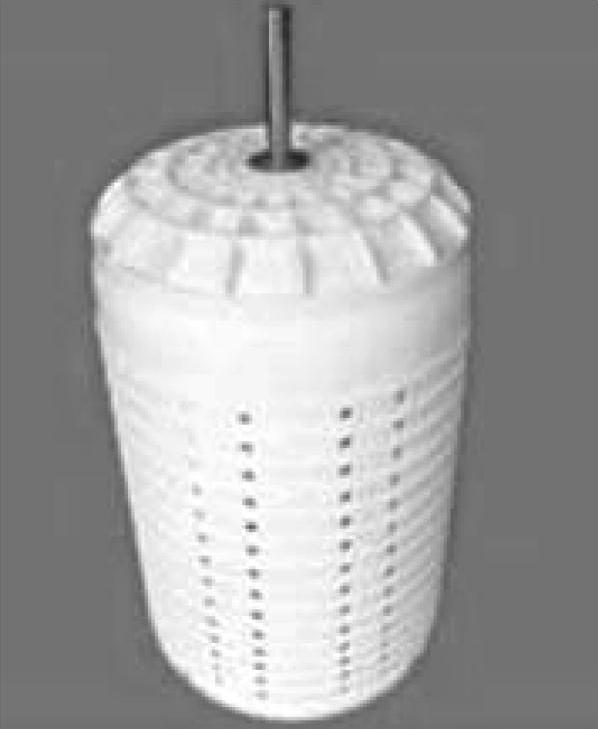

图2-6 脱水桶实物

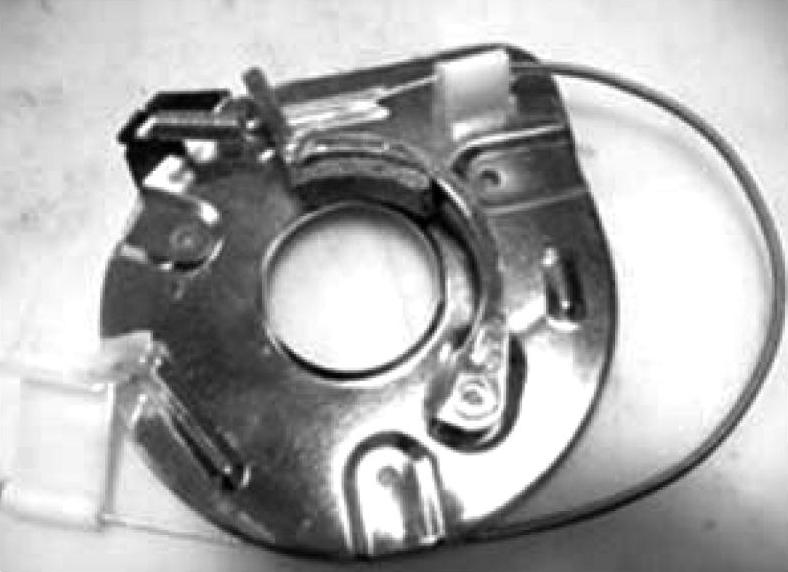

图2-7 制动机构实物
