3.串励电动机

3.串励电动机

1）首先将电动机护套中的端子5与端子8短接，并从端子9和端子1O供电，检查电动机是否顺时针方向转动。

2）再将电动机护套端子5与端子9短接，并从端子8和端子1O供电，检查电动机是否逆时针方向转动。

3）然后检测电动机护套中端子6与端子7处是否为常通状态；端子5与端子1O、端子8与端子9、端子3与端子4之间是否有一定阻值。

※知识链接※ 注：实物电动机护套上有端子号标志。

4）最后测量串励电动机的电阻值是否符合要求：定子的电阻值为2.4～5Ω（见图8-4）；转子的电阻值为2.1～2.6Ω（见图8-5）；电动机测速绕组的电阻值约为68Ω（见图8-6）。有些串励电动机还带有热保护器，热保护器的电阻值约为11OΩ（见图8-7）。

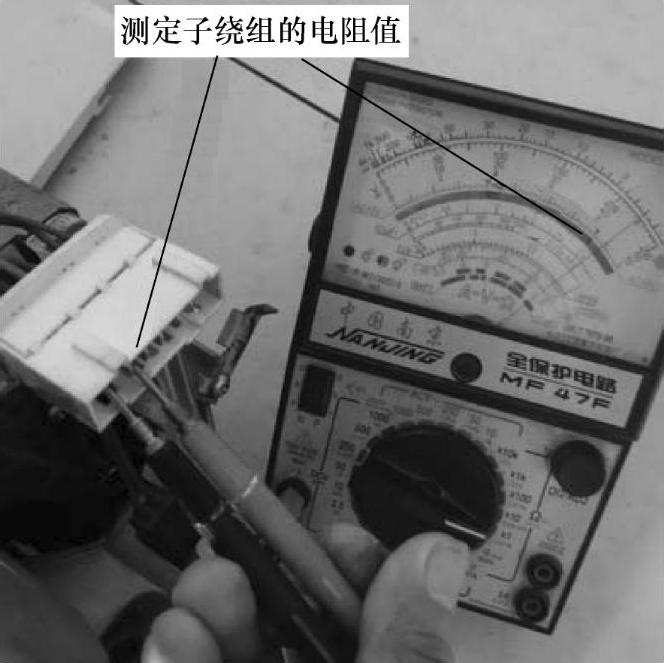

图8-4 检测定子绕组的电阻值

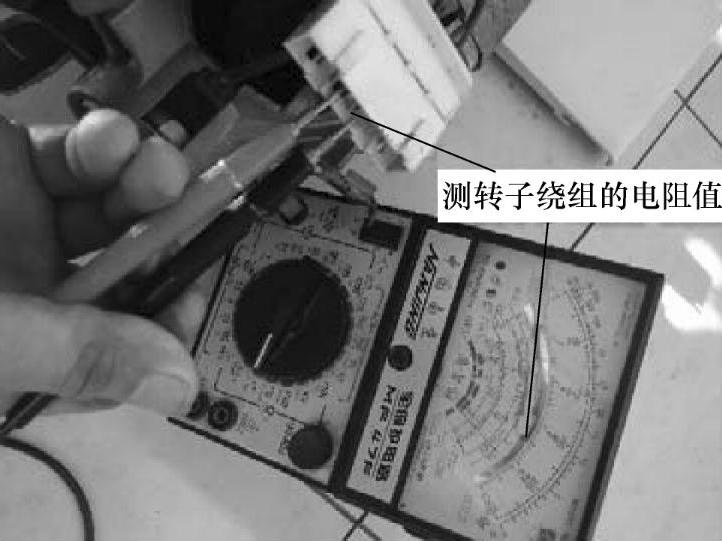

图8-5 检测转子绕组的电阻值

图8-6 检测电动机测速绕组的电阻值

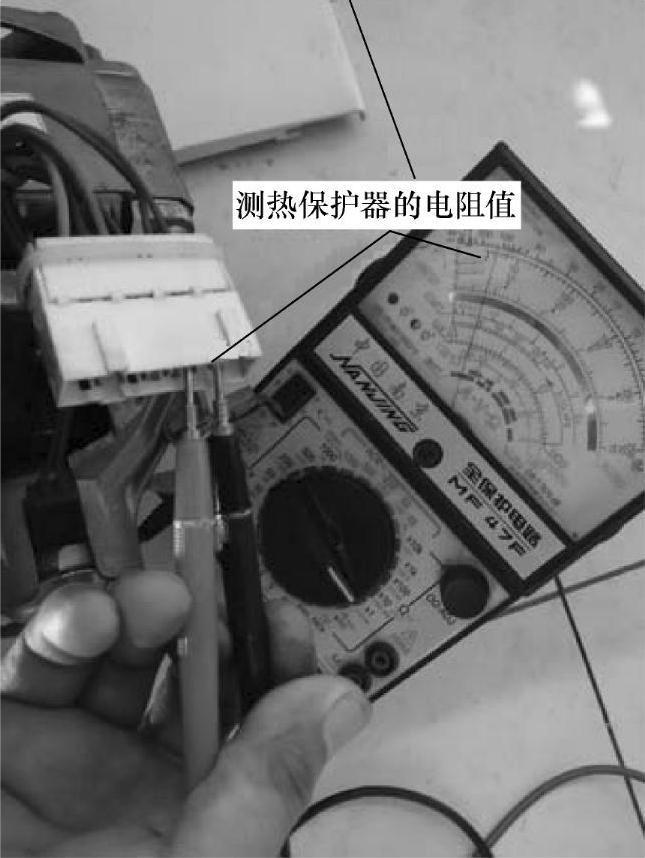

图8-7 检测热保护器的电阻值
