荣事达XQB52-988C型全自动洗衣机不能排水及脱水

图文解说：此类故障应重点检测排水电磁阀及控制电路。检修时具体检测排水电磁阀线圈电阻值是否正常，排水电磁铁是否损坏。实际检修中因排水电磁铁损坏较为常见。排水电磁铁实物如图13-17所示。更换排水电磁铁后即可排除故障。

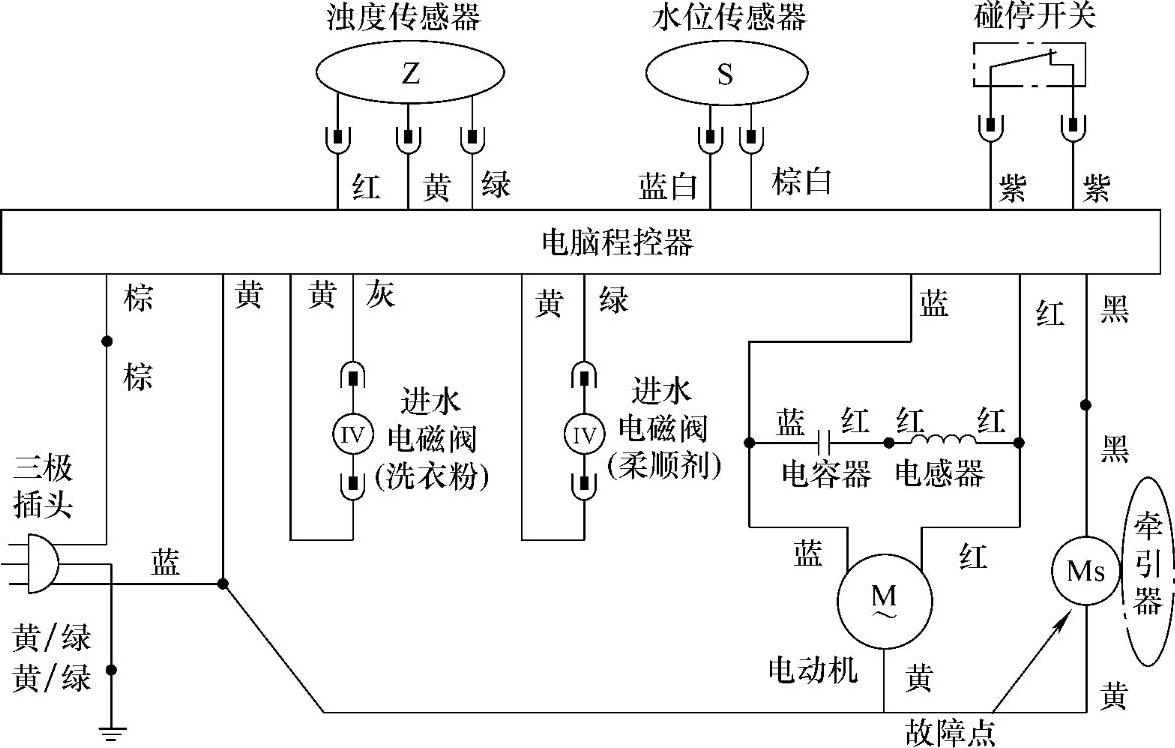

图13-15 牵引器相关接线图

(https://www.daowen.com)

图13-16 排水电动机实物

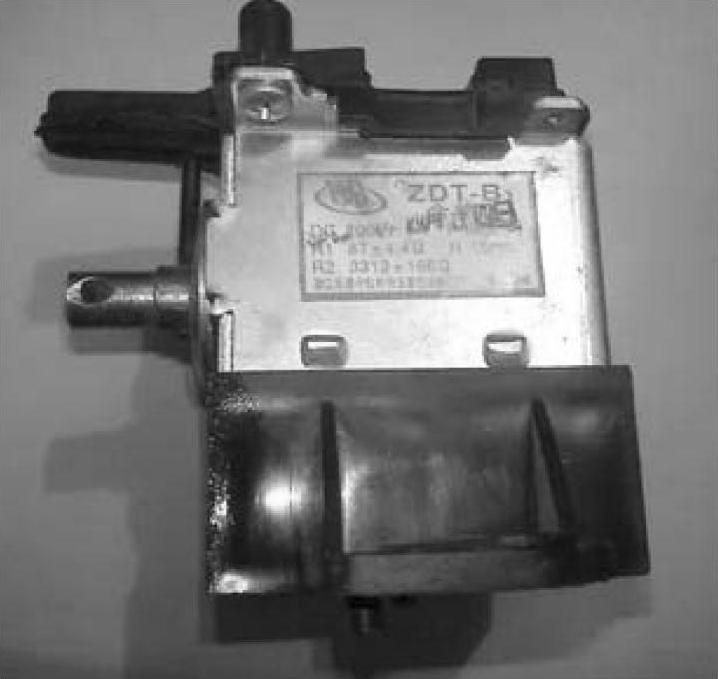

图13-17 排水电磁铁实物
