海尔XPB50-6S型洗衣机不脱水

图文解说：此类故障应重点检测脱水电动机电路。检修时具体检测脱水定时器是否损坏，脱水电动机是否损坏，脱水电动机电容器是否损坏。实际检修中因脱水电动机损坏较为常见。脱水电动机相关接线图如图17-5所示。更换脱水电动机后即可排除故障。

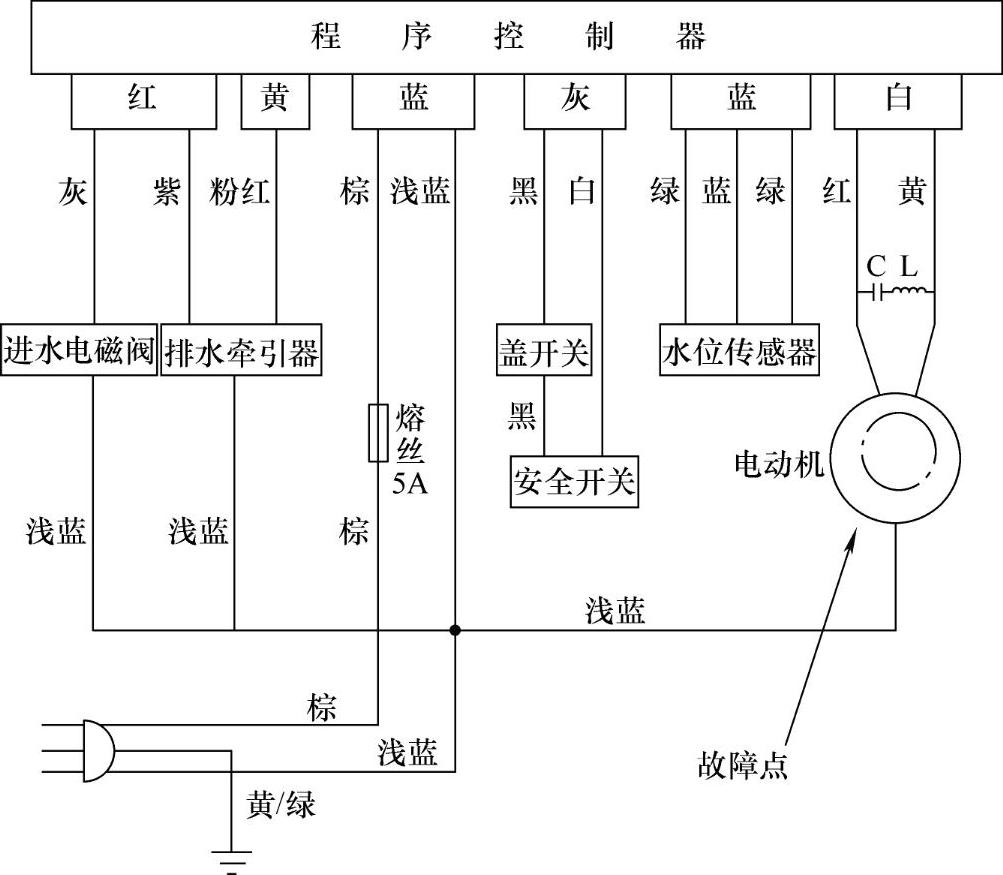

图17-3 电动机相关接线图

(https://www.daowen.com)

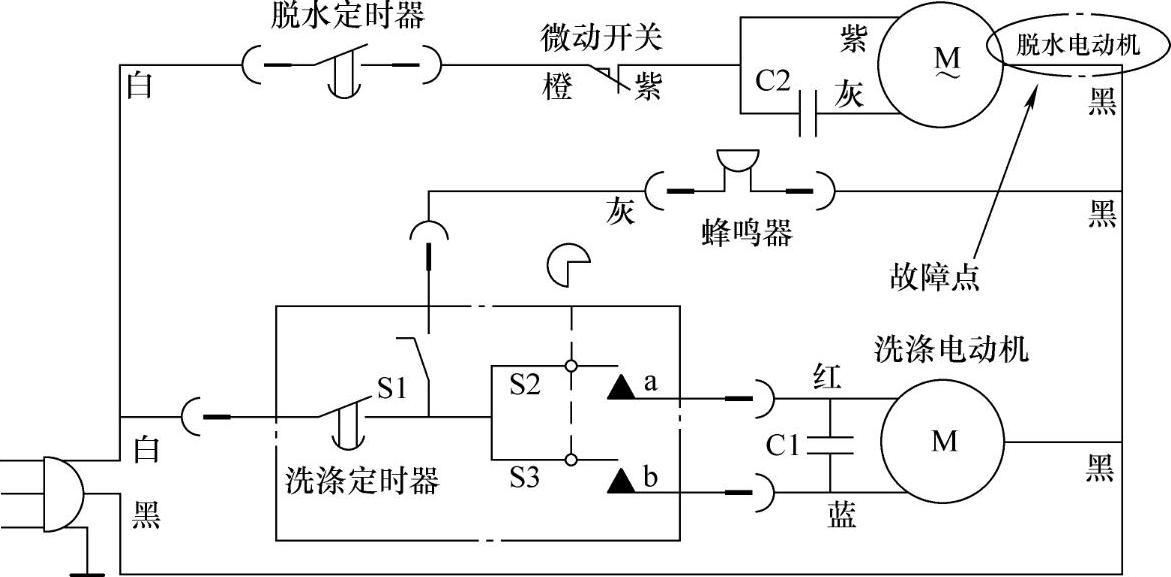

图17-4 脱水电动机相关接线图

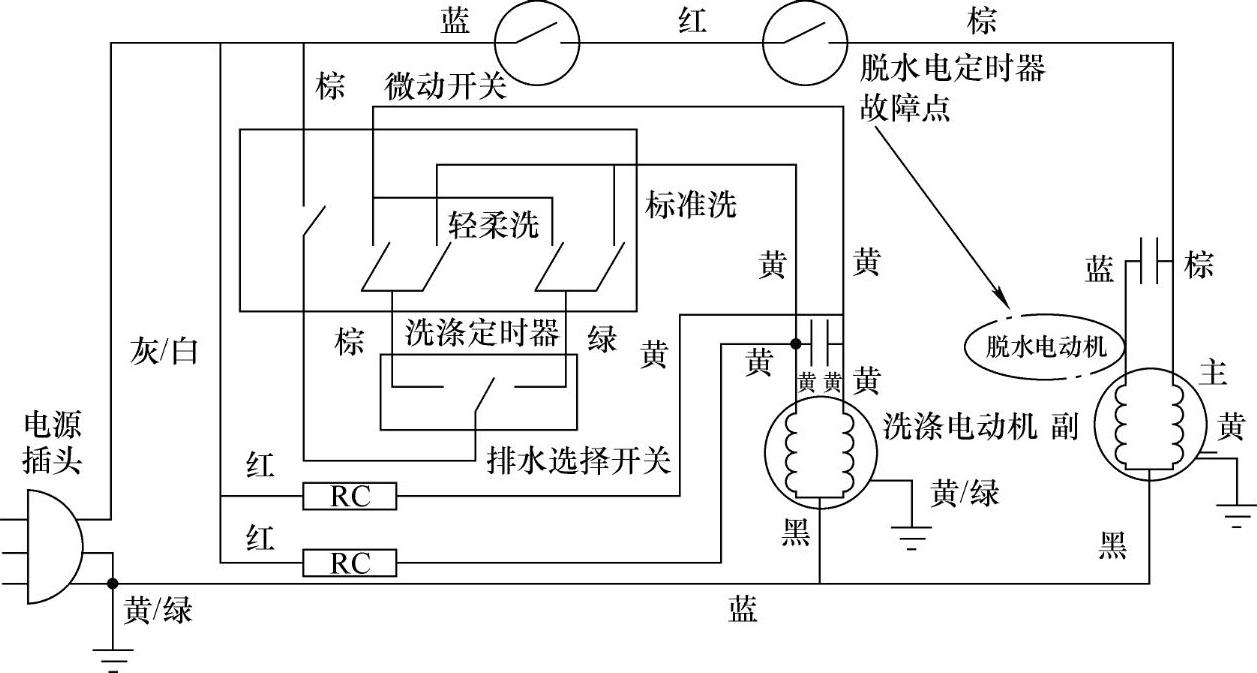

图17-5 脱水电动机相关接线图
