海尔XPB50-CS型洗衣机洗涤时波轮不能反转

图文解说：此类故障应重点检测洗涤定时器正、反转控制机构的弹簧片是否失弹性，洗涤定时器触点是否烧蚀，洗涤电容器是否有异常。实际检修中因洗涤定时器损坏较为常见。洗涤定时器相关电路如图18-3所示。更换洗涤定时器后即可排除故障。

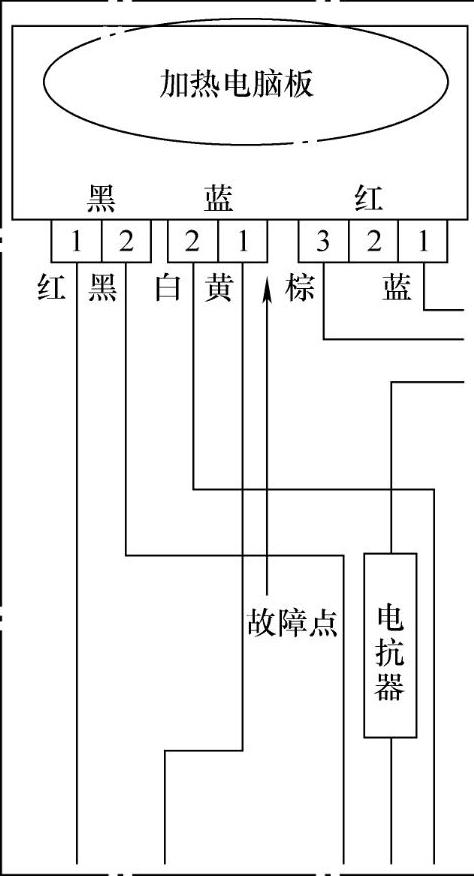

图18-1 加热电脑板相关接线图

(https://www.daowen.com)

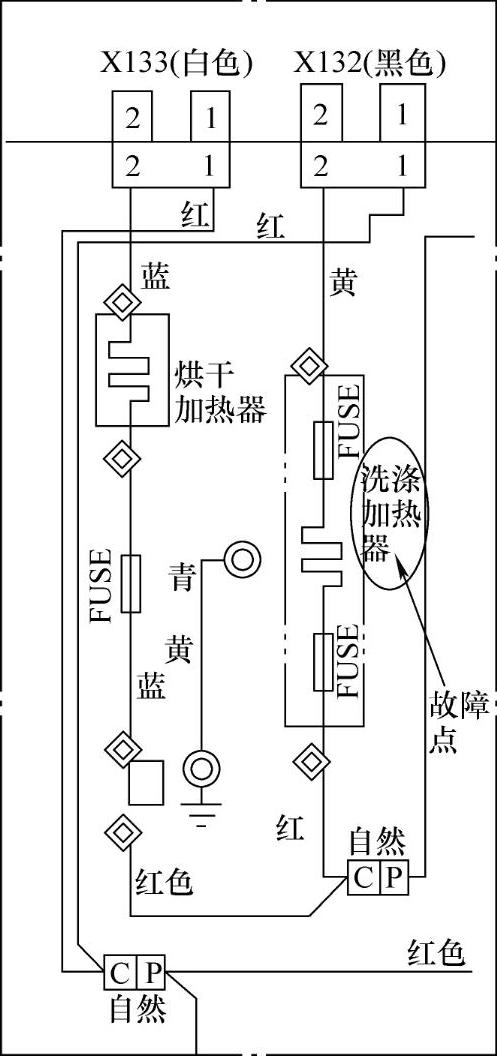

图18-2 洗涤加热器相关接线图

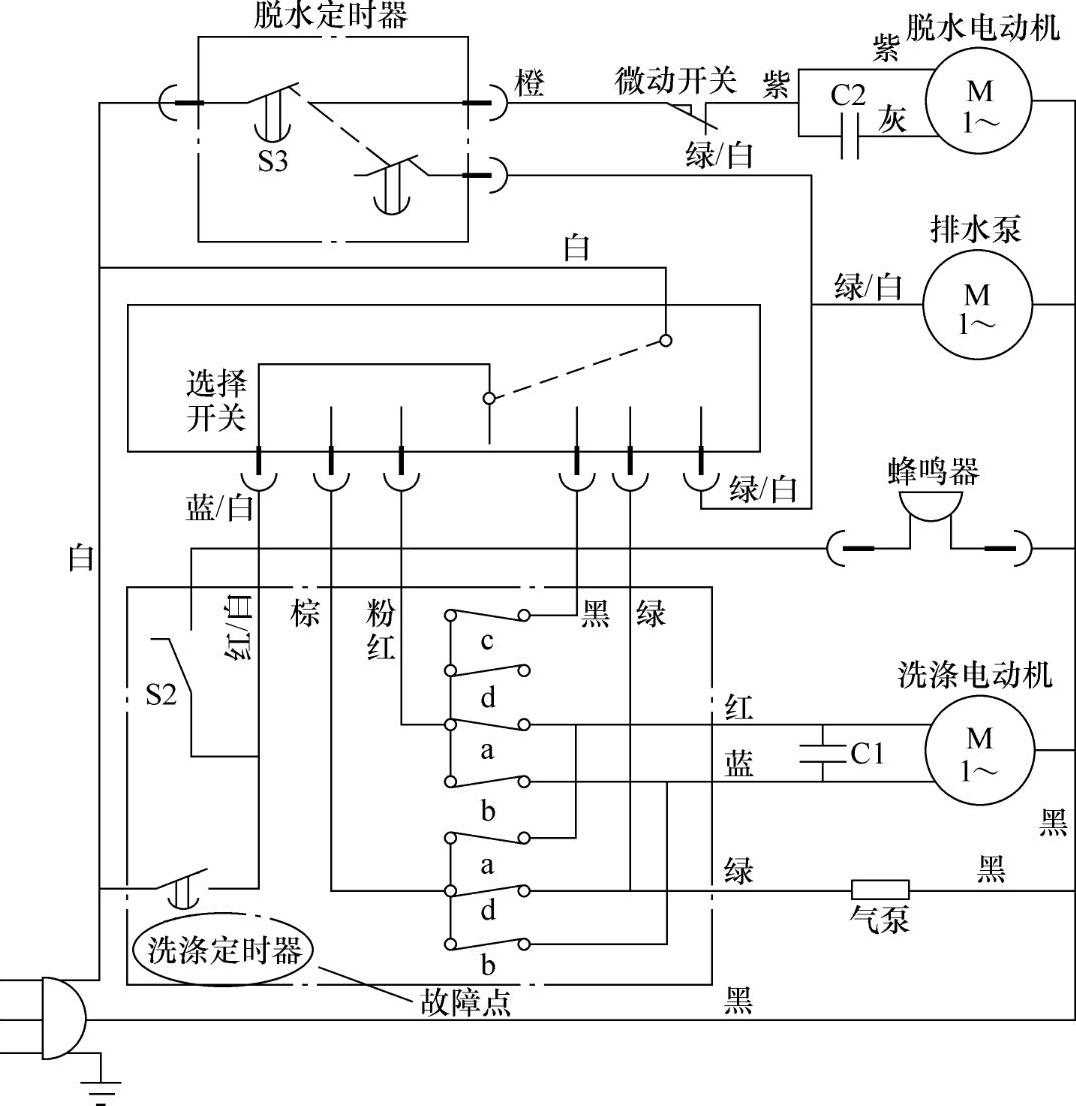

图18-3 洗涤定时器相关电路
