附录
附录A 洗衣机通用芯片参考应用电路
一、AT80C51单片机参考应用电路（见图A-1）
图A-1 AT8OC51单片机参考应用电路
二、AT89C52单片机典型参考应用电路（见图A-2）
图A-2 AT89C52单片机典型参考应用电路

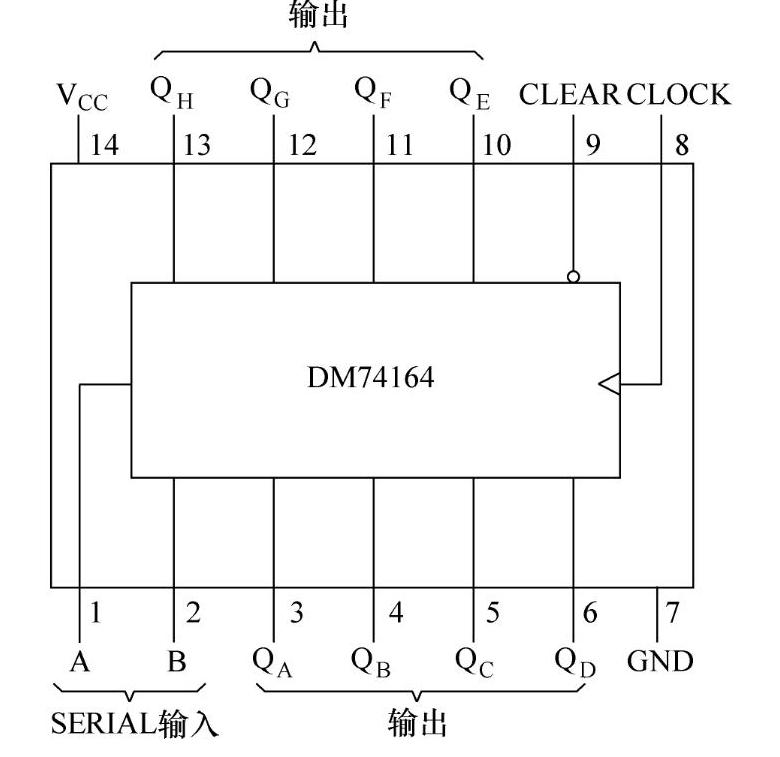

三、DM74164移位寄存器典型参考应用电路（见图A-3）
图A-3 DM74164移位寄存器典型参考应用电路

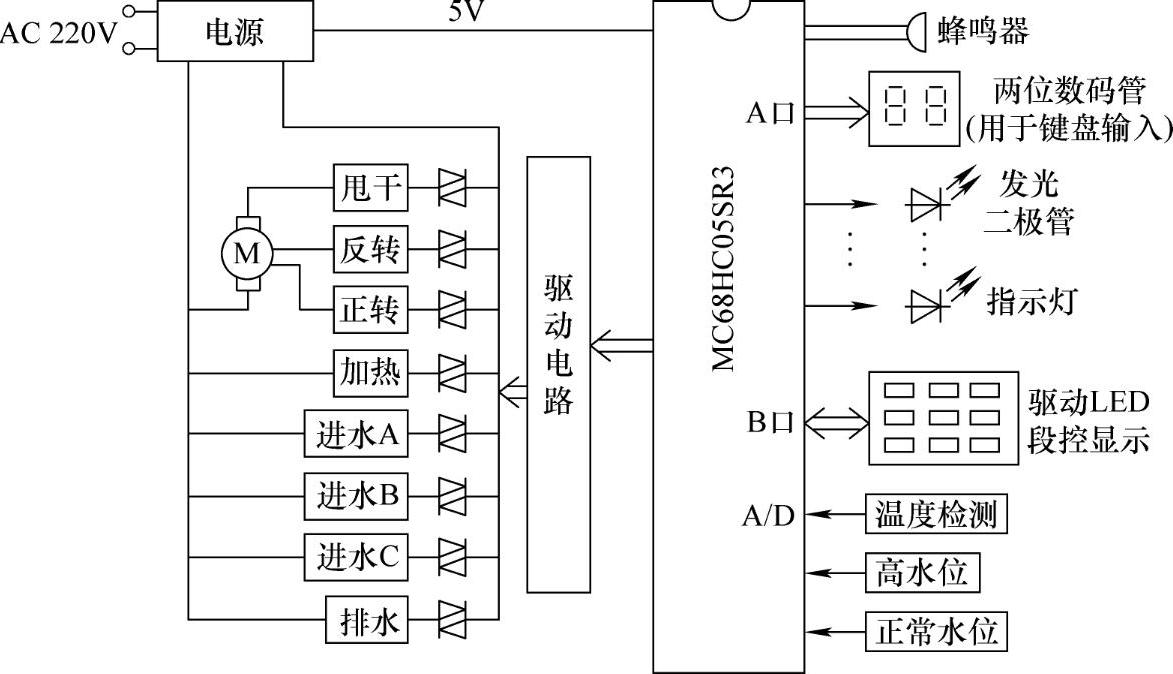

四、MC68HC05SR3单片机参考应用电路框图（见图A-4）
图A-4 MC68HCO5SR3单片机参考应用电路框图

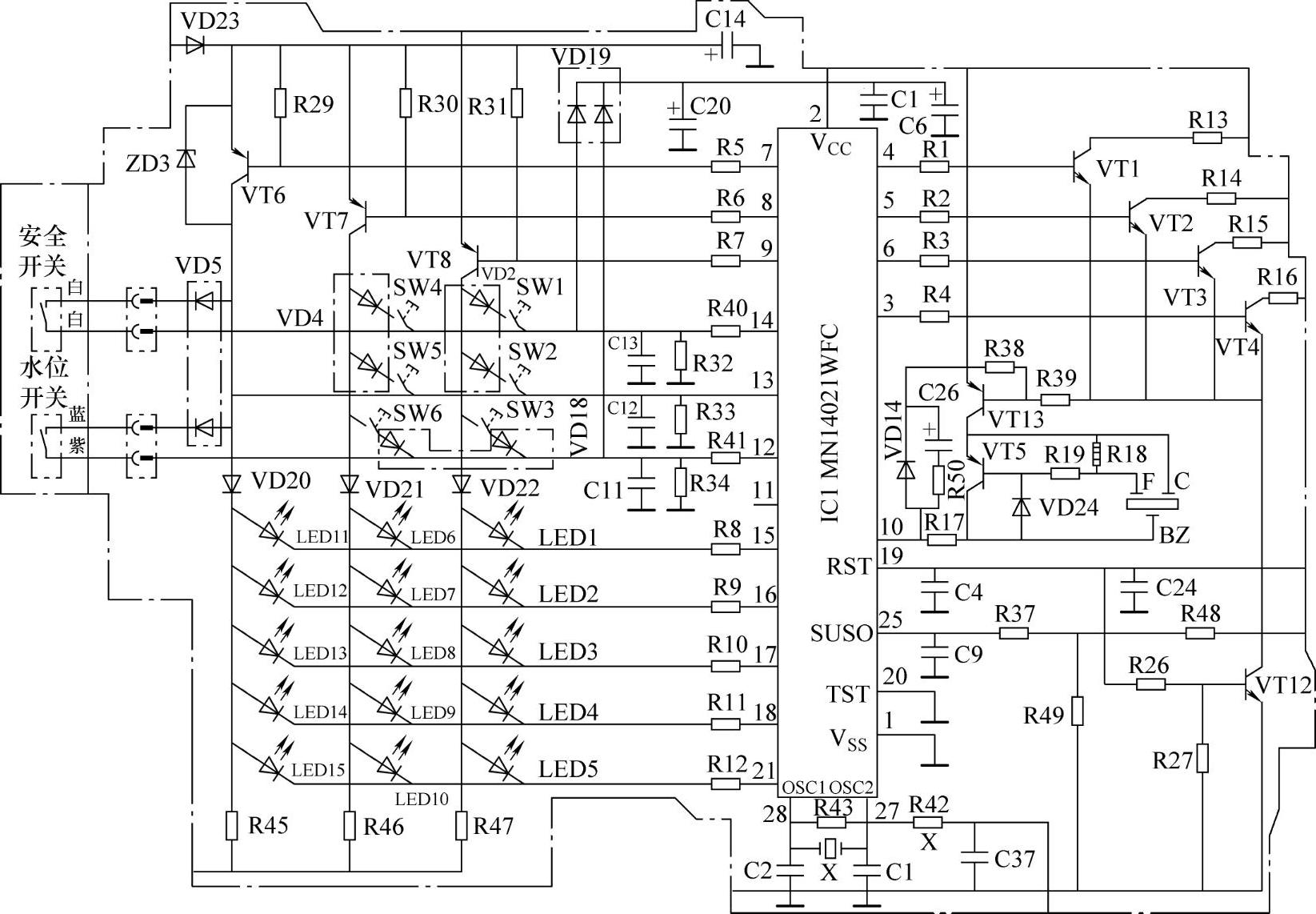

五、MN14021WFCS微控制器参考应用电路（见图A-5）
图A-5 MN14O21WFCS微控制器参考应用电路

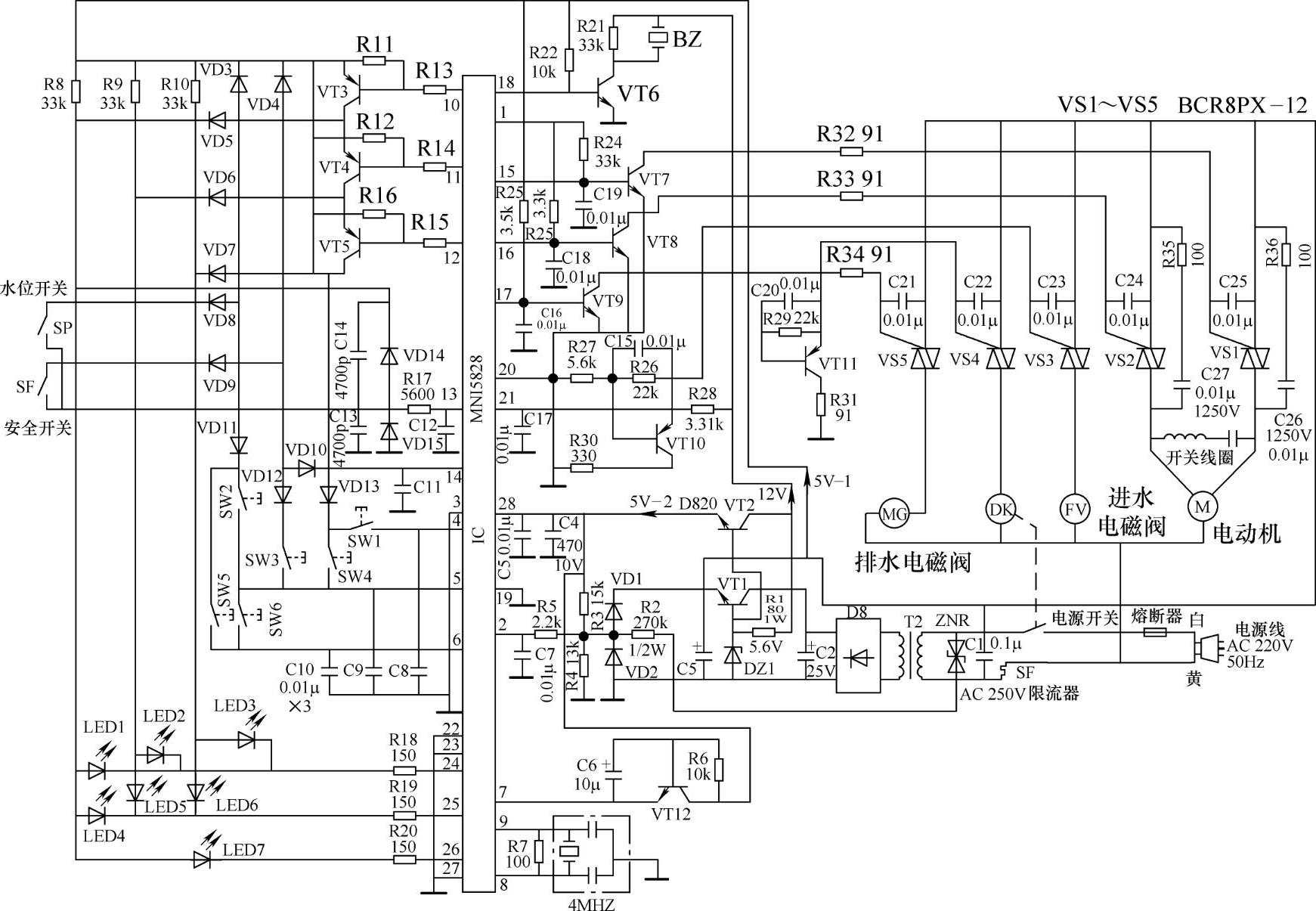

六、MN15828微控制器参考应用电路（见图A-6）
图A-6 MN15828微控制器参考应用电路

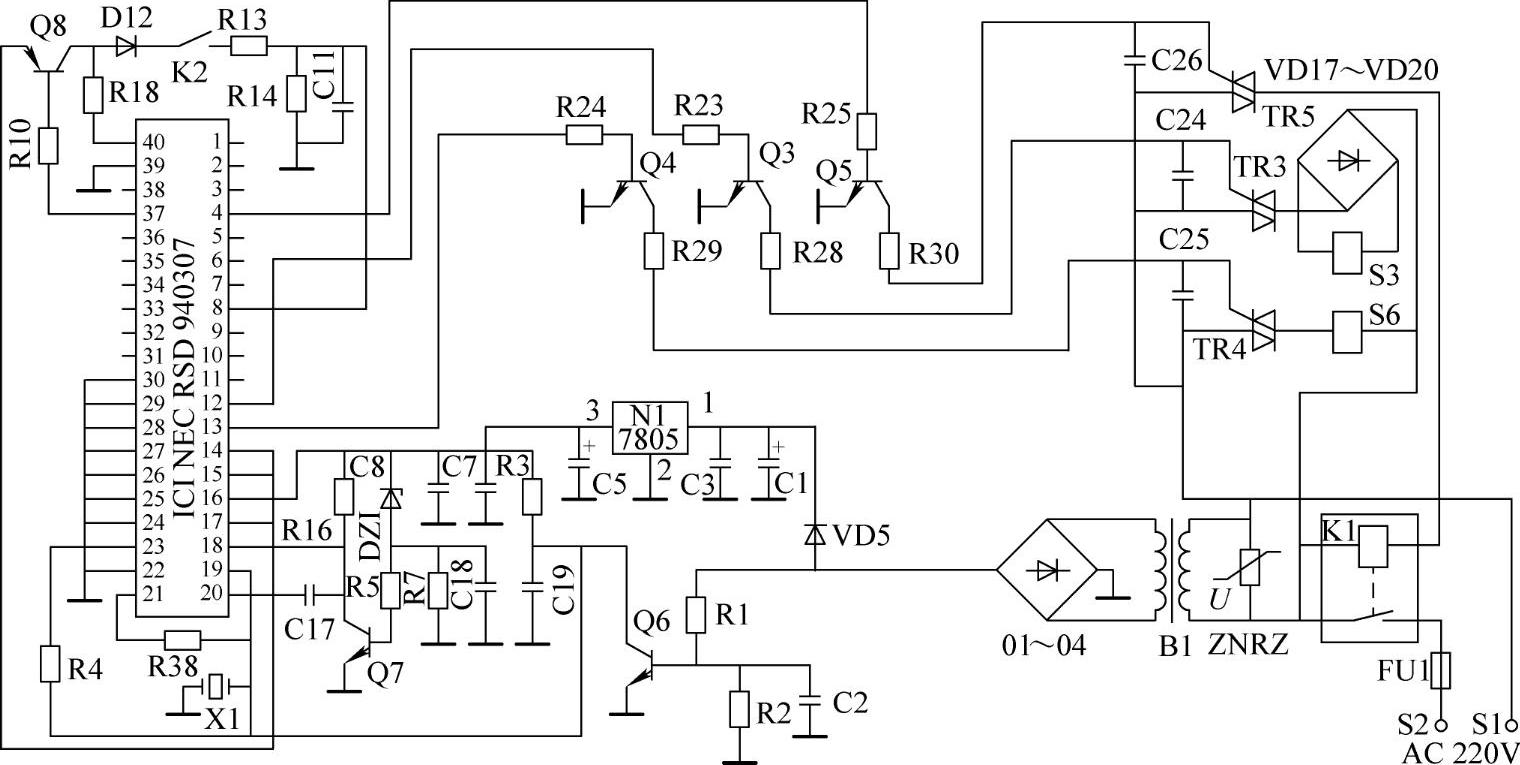

七、RSD940307微电脑程序控制芯片参考应用电路（见图A-7）
图A-7 RSD94O3O7微电脑程序控制芯片参考应用电路

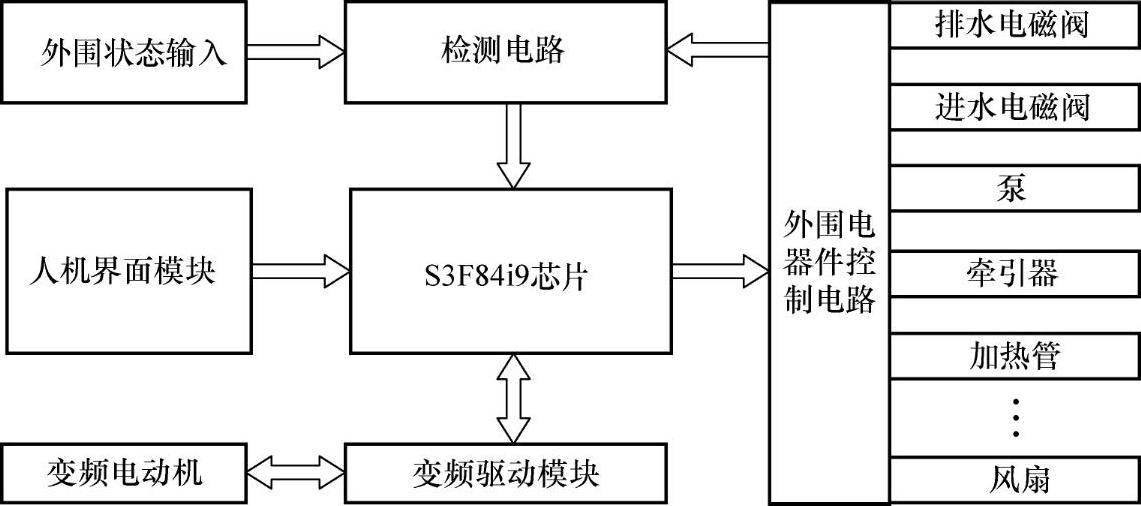

八、S3F84i9控制芯片参考应用电路框图（见图A-8）
图A-8 S3F84i9控制芯片参考应用电路框图

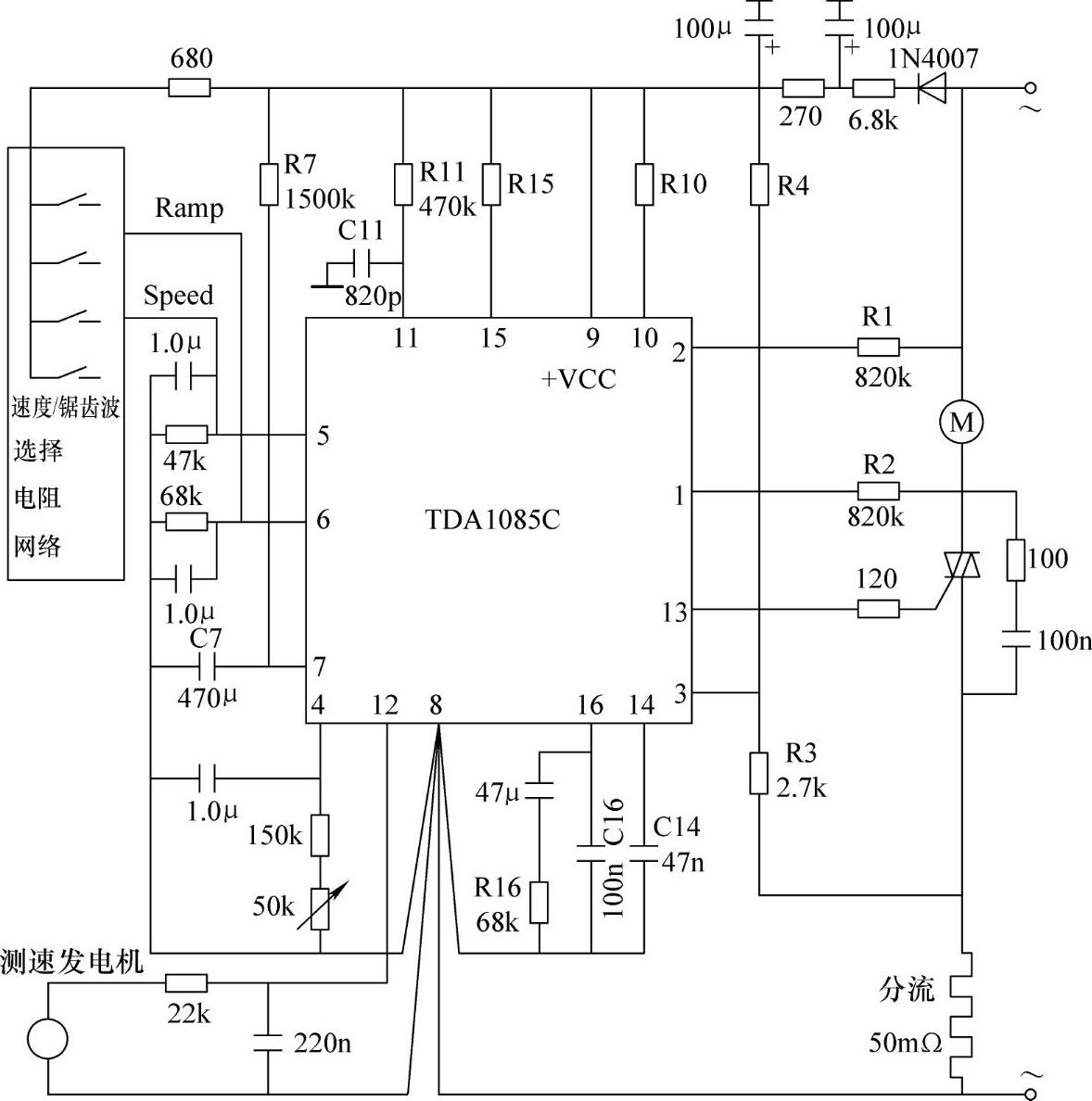

九、TDA1085C电动机速度控制芯片参考应用电路（见图A-9）
图A-9 TDA1O85C电动机速度控制芯片典型参考应用电路

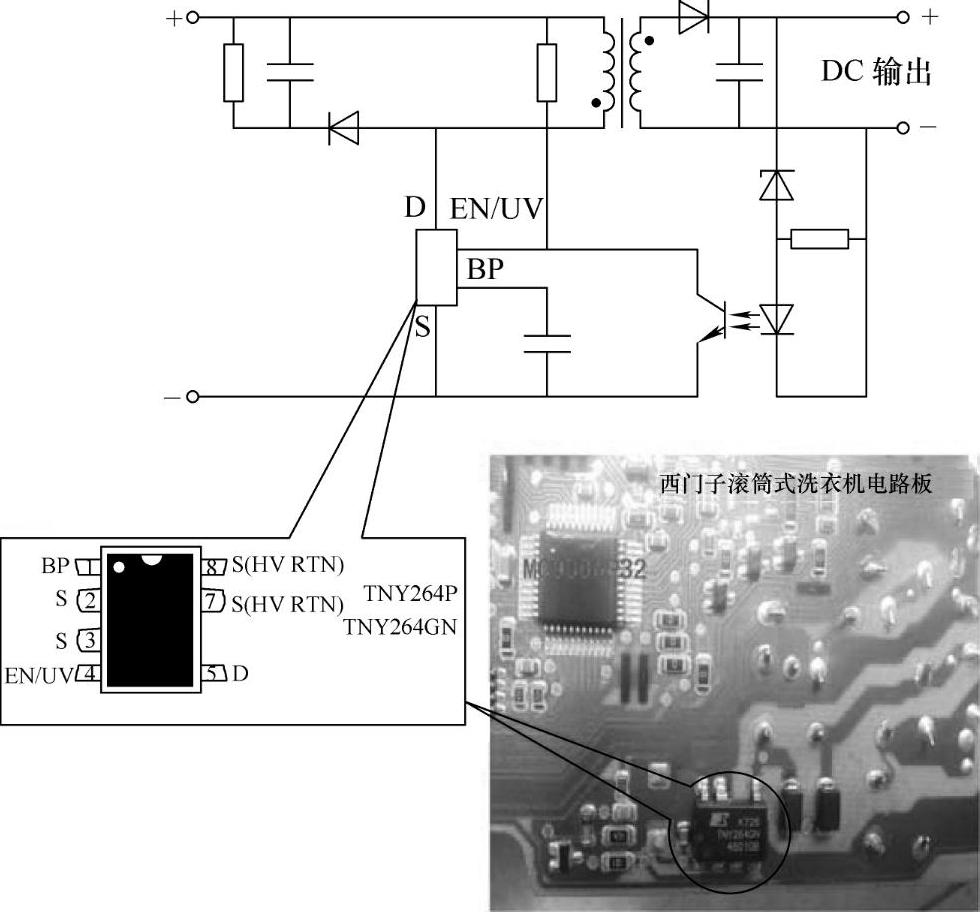

十、TNY264P、TNY264GN开关电源控制芯片参考应用电路（见图A-1O）
图A-1O TNY264P、TNY264GN开关电源控制芯片参考应用电路

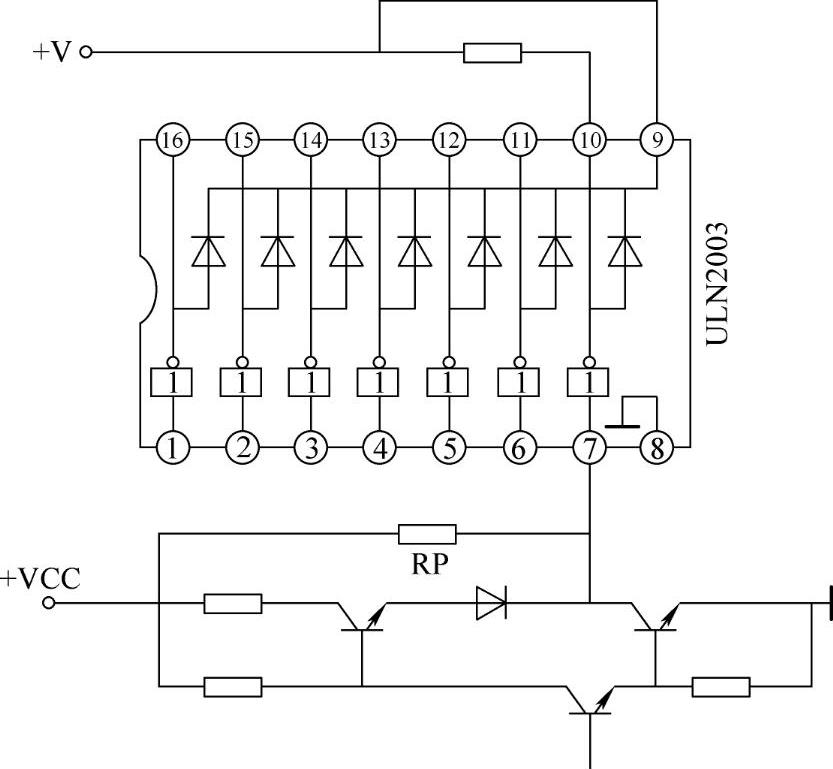

十一、ULN2003双向驱动器参考应用电路（见图A-11）
图A-11 ULN2OO3双向驱动器典型参考应用电路
十二、ULN2803驱动芯片参考应用电路（见图A-12）
图A-12 ULN28O3驱动芯片参考应用电路
附录B 按图索故障
一、西门子WM1065型滚筒式洗衣机接插件按图索故障（见图B-1）
图B-1 西门子WM1O65型滚筒式洗衣机接插件按图索故障

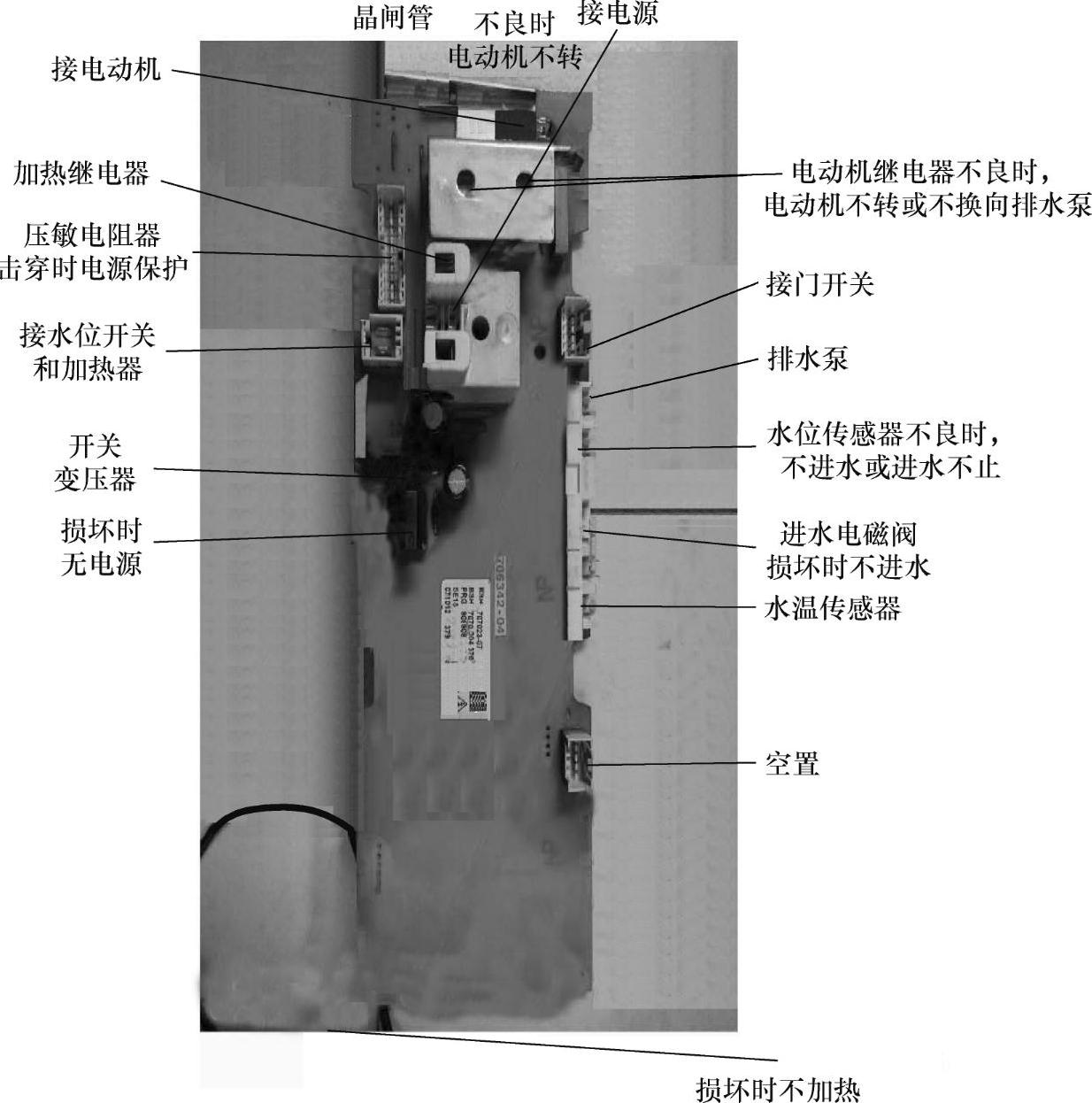

二、西门子WM1065型滚筒式洗衣机电脑板按图索故障（见图B-2）
图B-2 西门子WM1O65型滚筒式洗衣机电脑板按图索故障
