5.4.1  概述

ZX5系列晶闸管整流式弧焊电源有ZX5-250、ZX5-315、ZX5-400、ZX5-500、ZX5-630等规格，该系列弧焊电源具有陡降的外特性，适用于各种牌号药皮焊条的直流电弧焊，也可以用于钨极氩弧焊。

图5-42所示是ZX5系列晶闸管整流式弧焊电源的框图，图5-43所示为其电气原理图。

ZX5系列晶闸管整流式弧焊电源的主电路由三相主变压器T₁，晶闸管VH₁～VH₆、平衡电抗器（相间变压器）L₁、滤波电抗器L₂等组成；控制电路主要包括晶闸管触发脉冲移相控制电路、给定电压电路和反馈电路、引弧电路、推力电路等。该电源采用了电流负反馈控制，输出下降外特性；采用了引弧电路和推力电路，使引弧容易，动态性能良好。

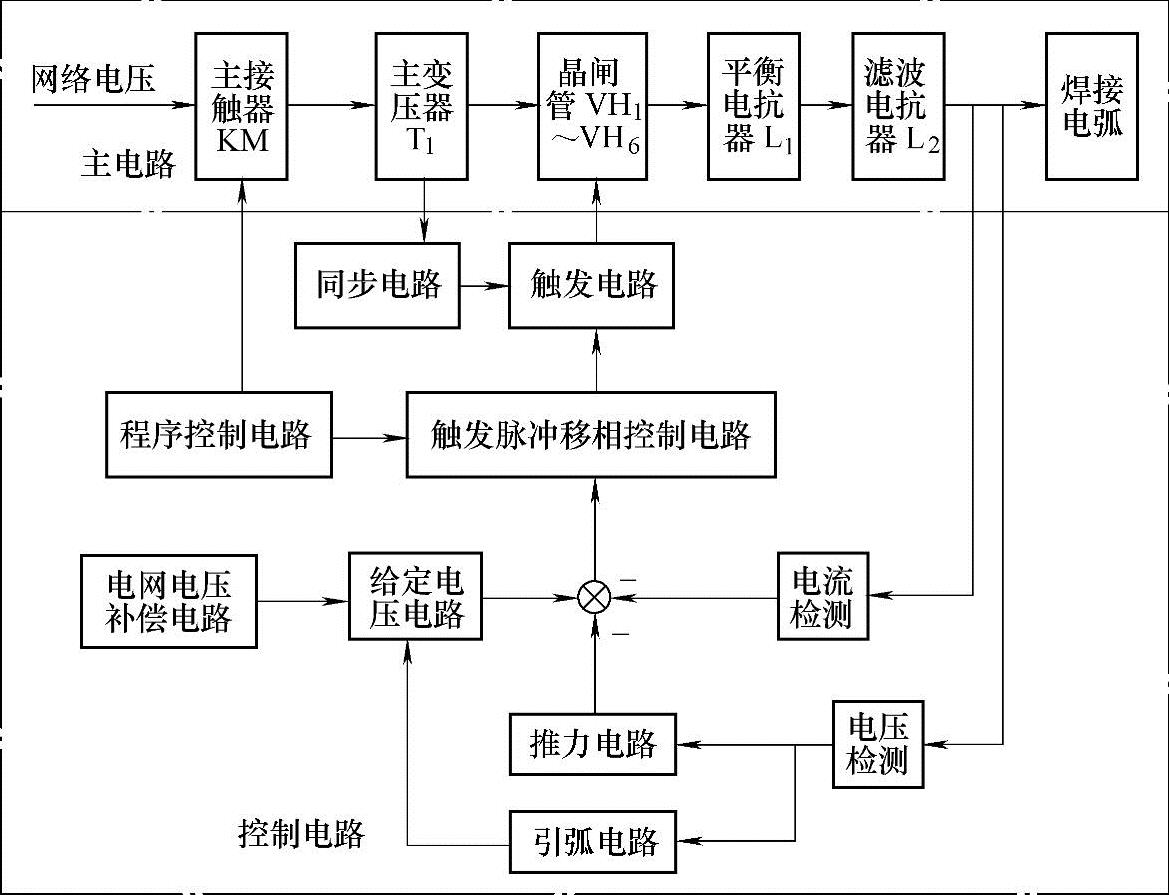

图5-42 晶闸管整流式弧焊电源框图
