6.5.3  调节特性控制

调节特性是指电源外特性曲线族的调节方法和范围。对于逆变式弧焊电源来说，利用其电子控制的灵活性，改变给定电路中的给定信号U_g，可以调节外特性曲线的位置。如果是平特性电源，给定信号U_g的变化将改变平外特性曲线的上下位置；如果是下降特性的电源，给定信号U_g的变化将改变下降外特性曲线的左右位置。

在直流逆变弧焊电源中，大多是利用稳压直流电源与电阻分压电路获得U_g；利用电位器来调节U_g的大小。

在恒流特性的逆变式弧焊电源中，U_g的大小决定了输出电流的大小；U_g变化，则电源输出电流也发生变化。在焊接过程中，如果U_g以脉冲形式变化，则输出电流也将是脉冲电流。U_g的脉冲变化频率不得超过PWM频率即逆变频率，U_g的脉冲变化对输出电流的影响必须通过频率更高的PWM环节实现，即所谓的“在高频基础上的低频调制”，其波形如图6-34所示。在脉冲逆变弧焊电源中，其脉冲电流一般为高频脉冲加低频调制的形式产生的。低频脉冲的频率范围一般为0.1～500Hz。

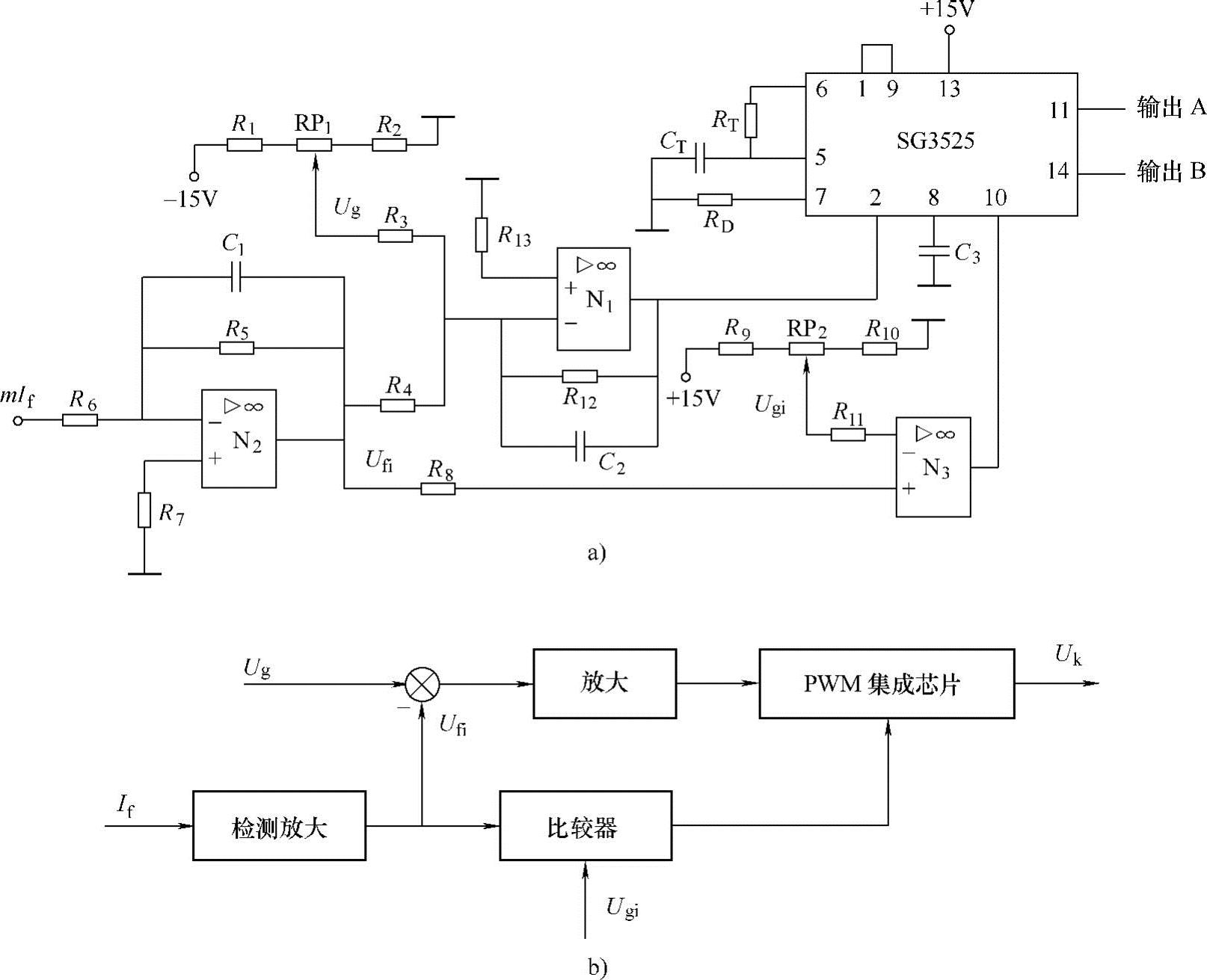

图6-33 恒流特性控制原理图

a）电路原理图 b）框图

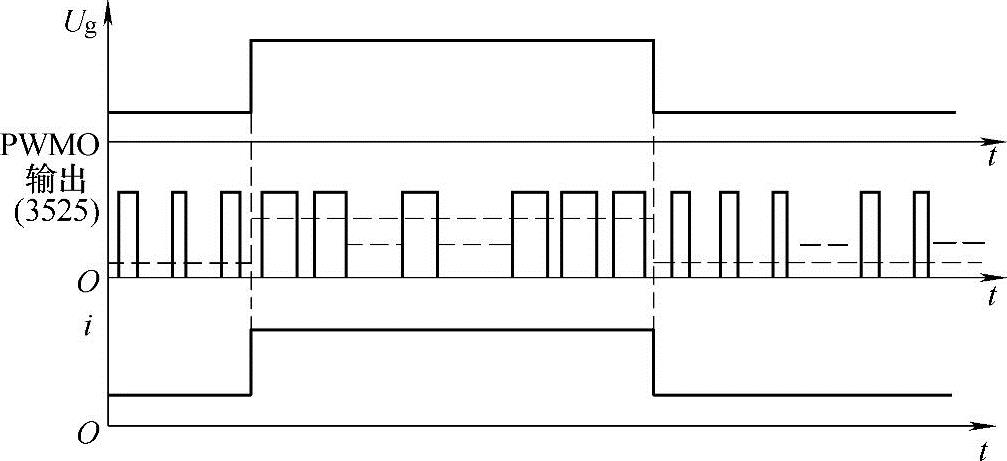

图6-34 高频基础上的低频调制波形
