3.2.2  风电机组排列布置的方式

根据风电机组排列布置的原则和风电场的实际情况，风电机组排列布置的方式有很多，一般分为有规律排列布置和无规律排列布置两种。风电机组无论采用何种方式的排列布置，都应保证最大限度地利用风能，并保证风电机组间的相互干扰最小化。

风电机组有规律排列布置的形式有梅花形、“田”字形、正六边形等^[2]。对于地形平坦的风电场内而言，当主导风向为一个方向或两个方向且相互为反方向时，风电机组排列布置方式一般为单排或多排布置（梅花形），如图3-1所示，排列方向与主导风向垂直，其中多排布置时，后排风电机组位于两台风电机组之间；当主导风向不是一个方向时，采用对行排列布置，即“田”字形排列布置，如图3-2所示。

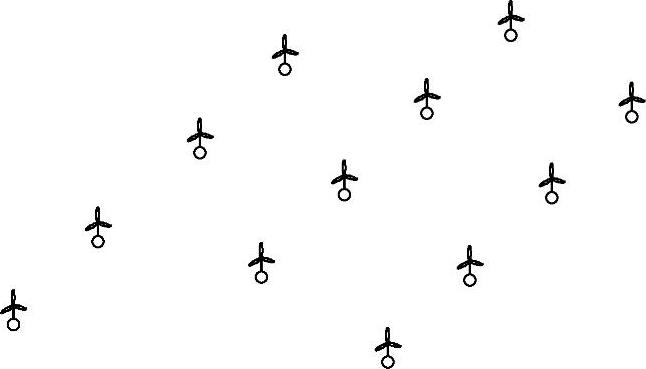

图3-1 风电机组的梅花形排列

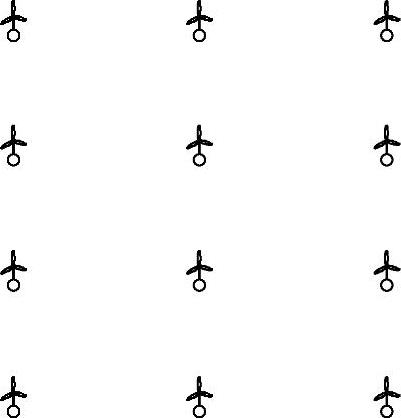

图3-2 风电机组的“田”字形排列

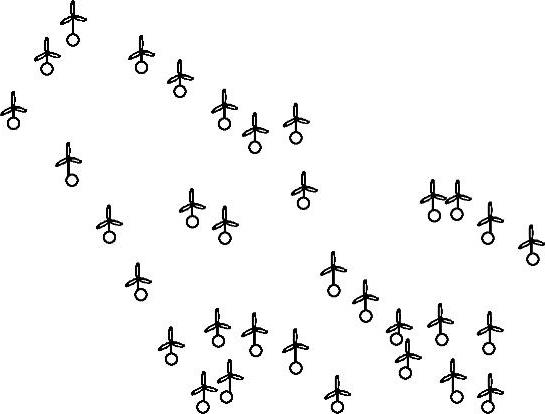

图3-3 风电机组的无规律排列布置

风电机组无规律排列布置的形式多种多样，需要根据风电场实际地形，测算各点的风力情况，综合考虑各方面因素，如安装、地形、地质等，合理选则合适的地点安装风电机组。某风电场风电机组排列布置如图3-3所示。
