4.5.1  算例系统介绍

下面以图4-11所示某地势平坦风电场为例，建立风电场尾流效应模型，确定每台风电机组输入风速，进一步利用风速系数对风电机组分组。风电场是由33台容量为1.5MW的双馈变速风电机组组成，风电机组的叶轮直径为70m，轮毂高度为65m。图4-11中风电机组坐标见附录A。

本节将建立风电场尾流效应模型，计算出风电场内每台风电机组的输入风速，进而对风电机组进行分组。首先，研究单台风力机的尾流半径和尾流速度的分布规律，确定其尾流影响范围；然后根据风电场内风电机组排列布置、风速、风向变化，计算每台风电机组的输入风速；最后，根据风电场风速系数矩阵对风电机组进行分组。

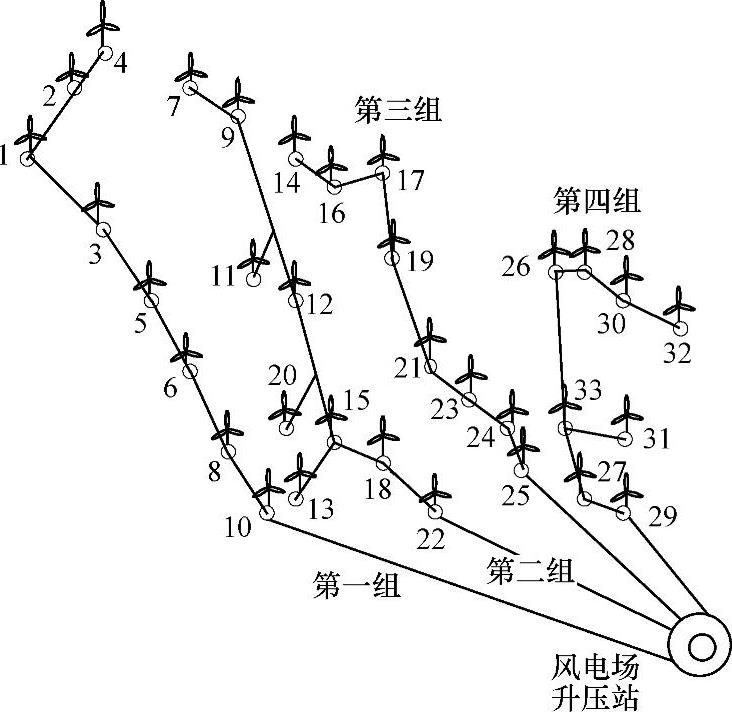

图4-11 某风电场的风电机组排列布置
