5.2  确定风向下的风电场建模

大型风电场可由成百上千台风电机组组成，风力发电机经升压变压器升压后接入风电场变电站，然后经主变压器升压后接入电力系统。在风电场内，风机之间以及风机与变电所之间的连接馈线有两种：直埋电缆和架空线路^[1]。风电场内风电机组的电气连接方式一般有两种，如图5-1a、b所示，根据风电场地形、地貌特点，风电机组采用其中一种连接方式或为两种连接方式的组合^[1]。图5-1中，WT_i为风电机组，T_i为风电机组变压器，T为风电场主变压器，PCC为风电场出口的公共连接点，L_i，i-1、L_i分别为风电机组间、风电机组与风电场主变压器之间的联络线，L为风电场与电网之间的联络线。

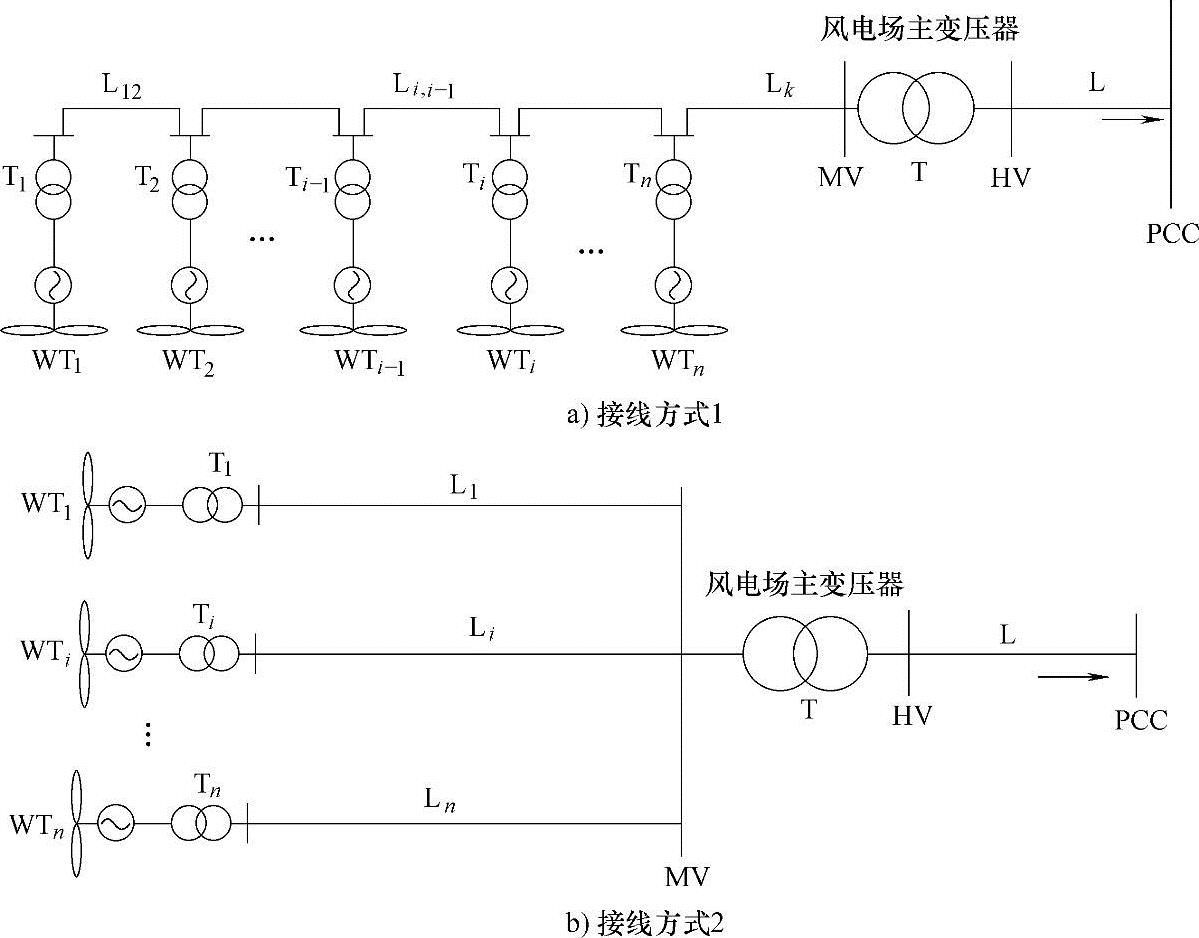

图5-1 风电机组的电气连接方式

在对风电场等效时作如下假设：

1）风电场采用相同类型的双馈变速风电机组。

2）单台风电机组的参数相同，表示为以单台风电机组的额定视在功率和额定电压为基准值的标幺值。

根据第3章提出的考虑风向变化时的风电机组分组方法，假设在某一风向上风电场内风电机组分为N组，每组由k台风电机组组成，则可把风电场等效成如图5-2所示的由N个等效风电机组和等效网络组成的模型。

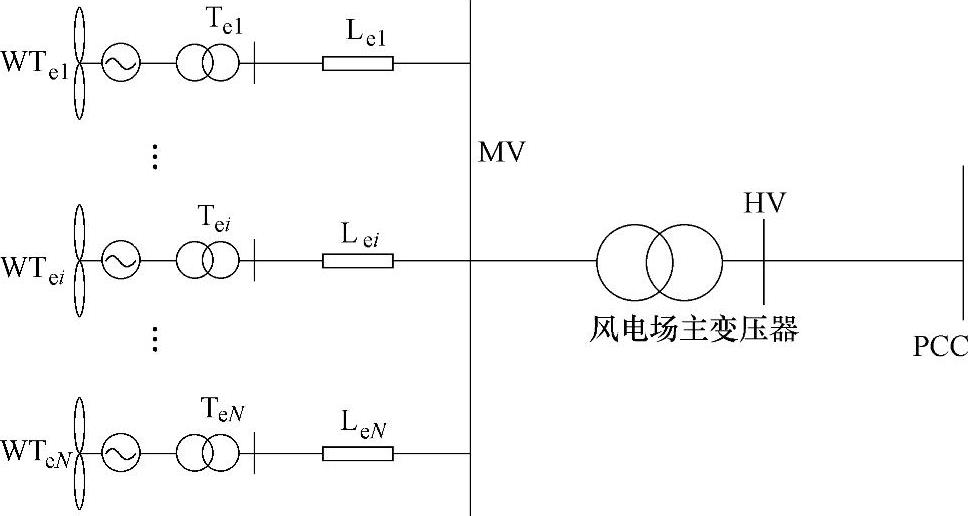

图5-2 风电场等效模型
