2.3.5  硬件配置

如图2-31所示，使用硬件配置工具可对自动化项目的硬件进行配置并分配参数。硬件配置提供功能如下：

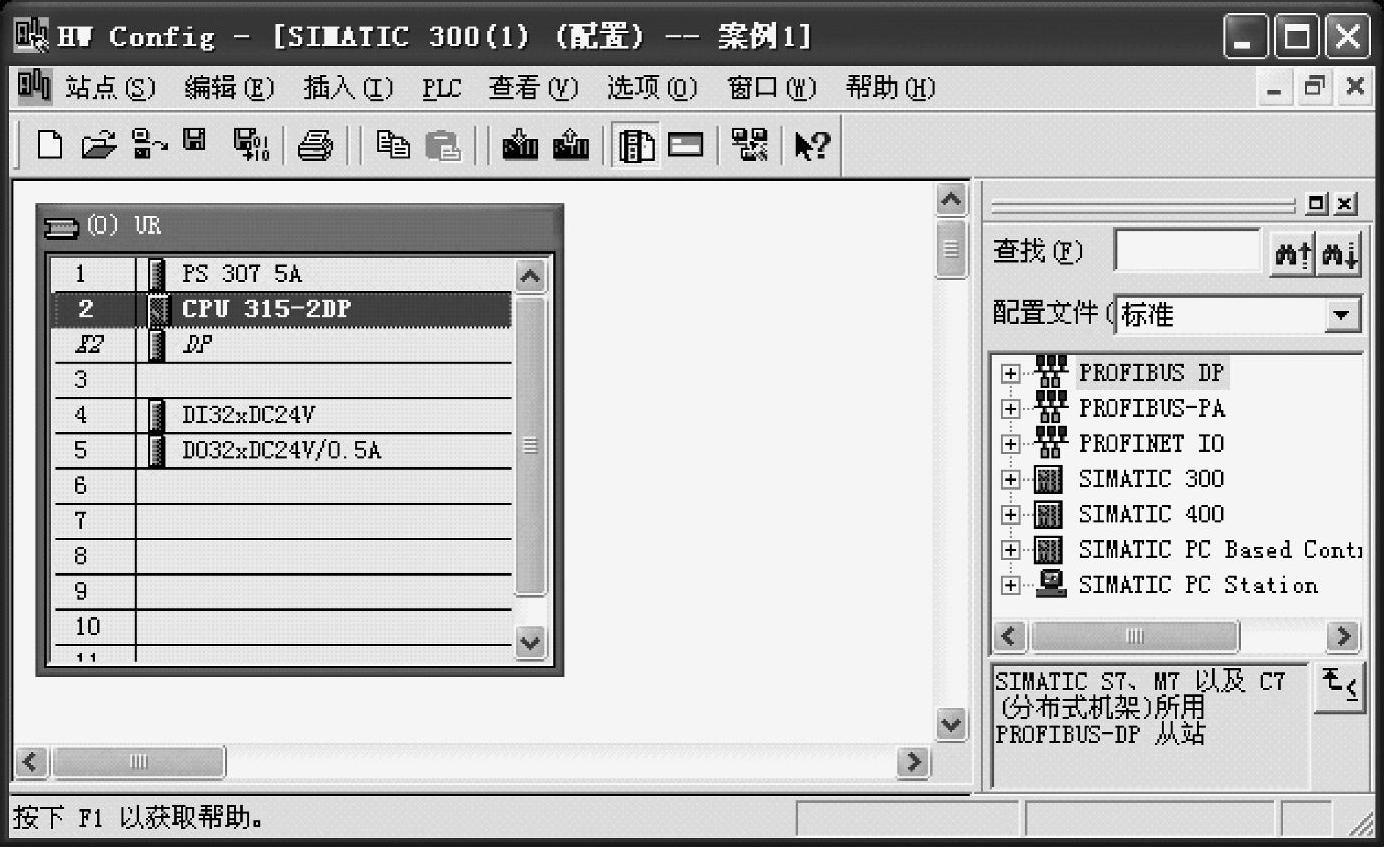

图2-31 硬件配置

1）要组态PLC，可从电子目录中选择机架，然后在机架所要求的插槽中排列所选模块。

2）组态分布式I/O与组态集中式I/O相同，同时也支持具有通道式I/O。

3）分配CPU参数期间，可以设置属性，如启动特性和通过菜单导航的扫描周期监控。支持多值计算。输入数据存储在系统数据块中。

4）分配模块参数期间，通过对话框设置所有可设定的参数。不需要通过DIP开关进行设置。在启动CPU期间，自动将参数分配给模块。这表示，例如，可以不分配新参数就交换模块。

此外，在硬件配置工具中可将参数分配给功能模块（FM）和通信处理器（CP），其分配方式与其他模块完全相同。每个FM和CP（包含在FM/CP功能包中）都有与模块有关的对话框和规则。系统在对话框中只提供有效选项，以防止错误输入。
