2.4.3  S7系列PLC硬件更新

硬件显示黄色问号，表示当前版本的STEP 7不支持该硬件，需要进行硬件更新，如果硬件更至最新后仍未解决，可能需要升级STEP 7软件，具体参见西门子公司硬件的供货发布说明。

图2-43所示为HW Config配置硬件中的选项“安装HW更新”，图2-44所示为安装硬件升级版，图2-45所示为安装步骤。用户可以选择在线更新，也可以选择从磁盘中复制。一旦它自动从网上或磁盘下载硬件最新版本，等下载完之后，然后会提示选择“全选（Select All）”，用鼠标左键单击“安装（Install）”，它会提示关闭S7软件，点击确定后自动安装下载的硬件最新版本，等安装完后重新启动S7即可。

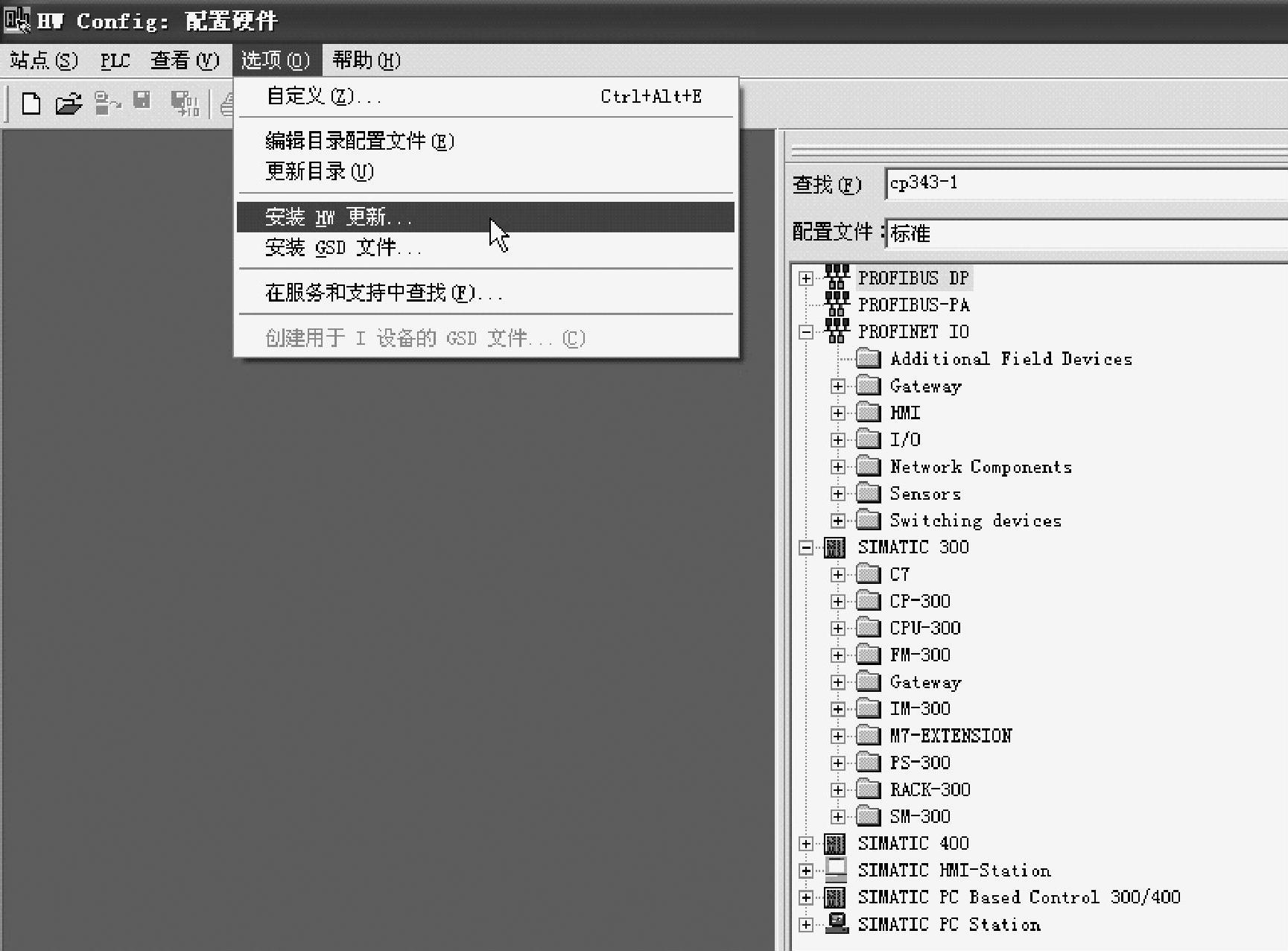

图2-43 安装HW更新选项

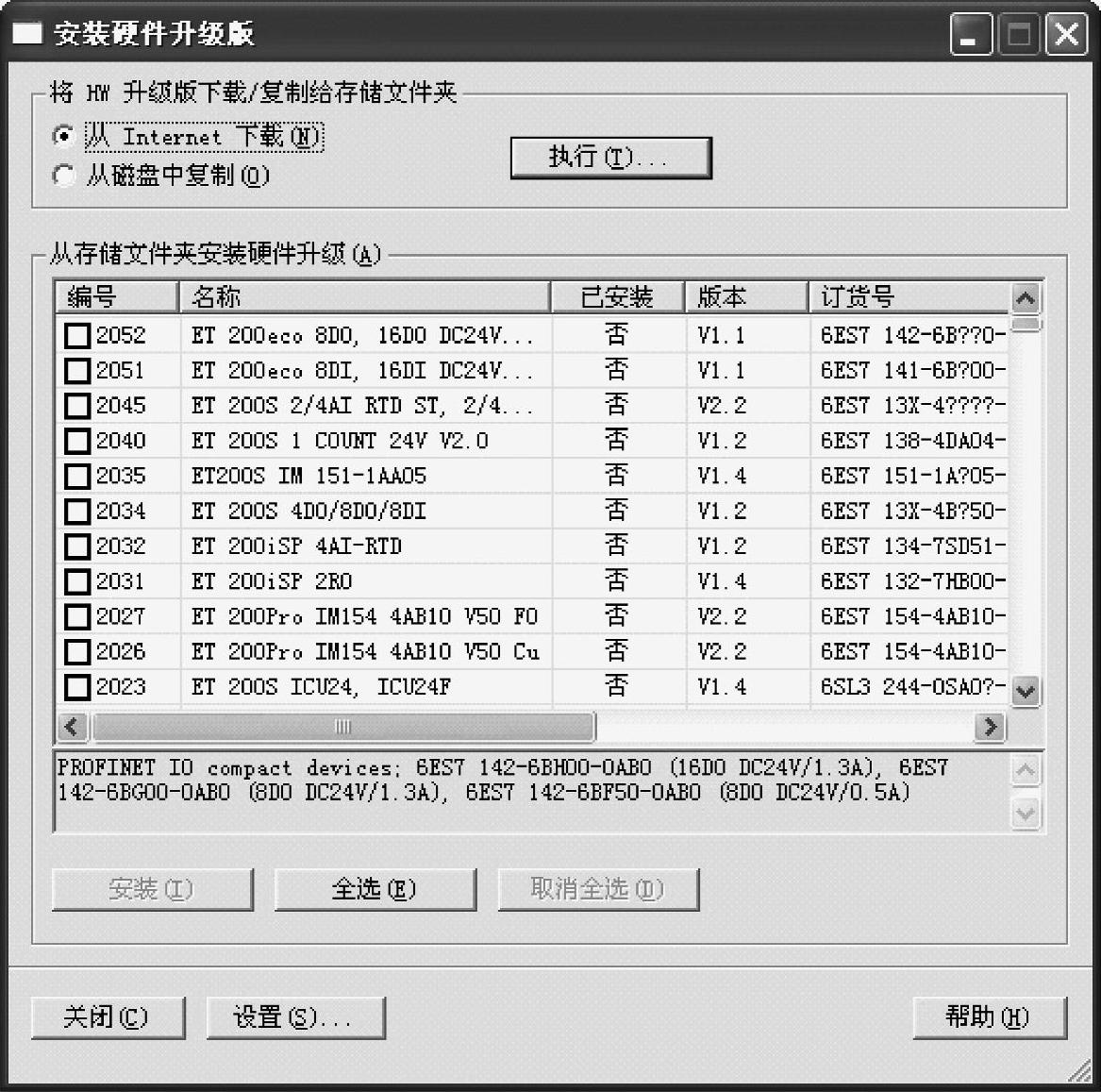

图2-44 安装硬件升级版

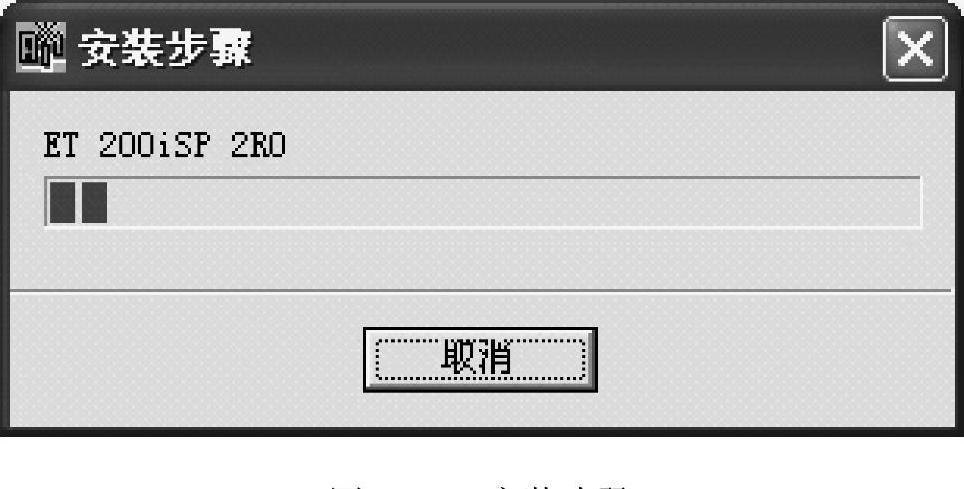

图2-45 安装步骤
