4.3.2  SFC的公共参数

在用户程序中执行的系统功能（SFC）将指示CPU是否能够成功执行SFC的功能。用户可获取有关已出现的任何错误的信息，这些信息将以下列两种方式显示：一种是在状态字的BR位中；另外一种是在输出参数RET_VAL（返回值）中。

系统功能（SFC）通过在状态字的二进制结果位（BR）中输入值“0”来指示执行时出现了一个错误，见表4-19。

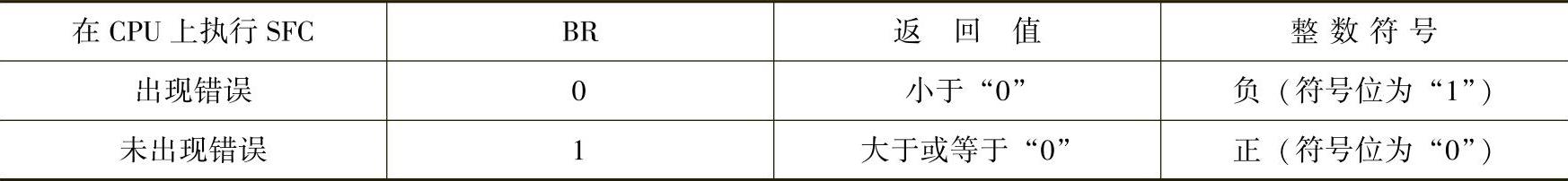

表4-19 BR值的具体含义

某些系统功能会在称为返回值（RET_VAL）输出的输出处提供附加错误代码。如果在输出参数RET_VAL中输入一个常规错误，则只能通过状态字BR位中的值“0”指示。返回值数据类型为整型（INT）。返回值与值“0”之间的关系指出在执行该功能时是否出错。

表4-20所示解释了返回值的常规错误代码，该错误代码用十六进制格式显示，每个代码编号中的字母x仅仅是一个占位符，它代表引起该错误的系统功能参数的编号。

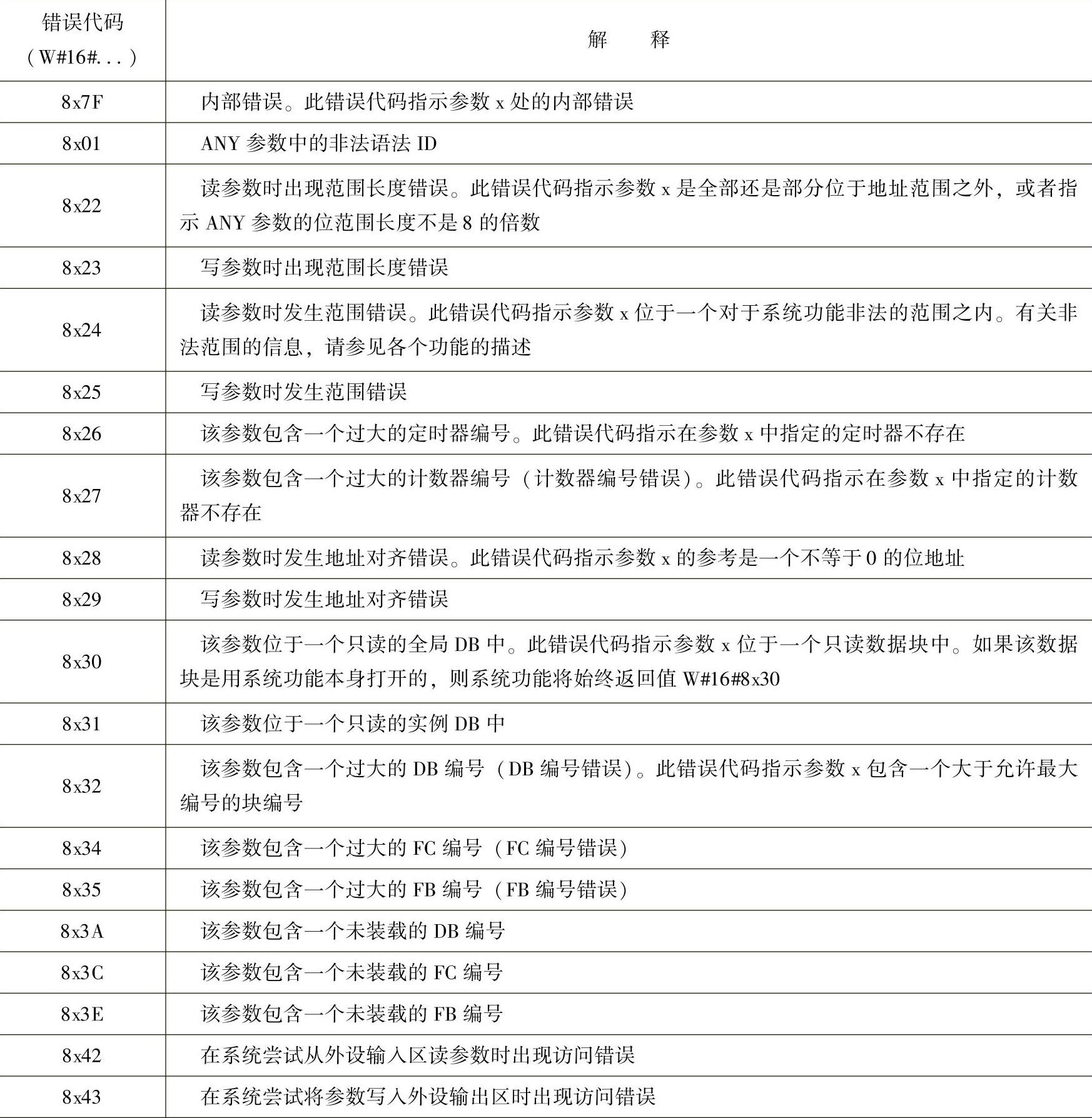

表4-20 返回值的常规错误代码

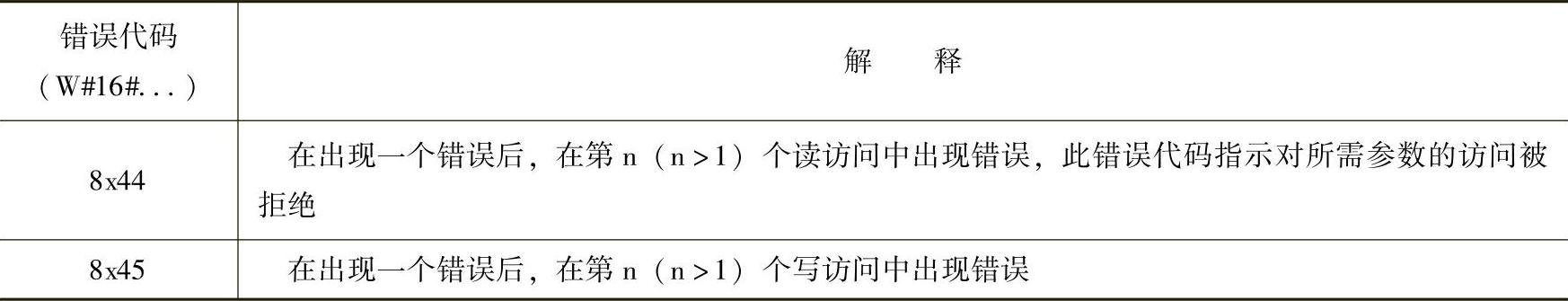

（续）
