6.4.2 硬件组态
新建一个项目在SIMATIC Manager中插入两个S7-400站，打开HW Config界面进行硬件组态，站点配置如图6-50和图6-51所示。
图6-51所示为1#站点的详细硬件组态，包含电源和CPU 414-3PN/DP，IP地址192.168.0.1，如图6-52所示。
图6-53～图6-55表示2#站点，包括电源、CPU412-2DP以及CP443-1通信模块，IP地址192.168.0.2。

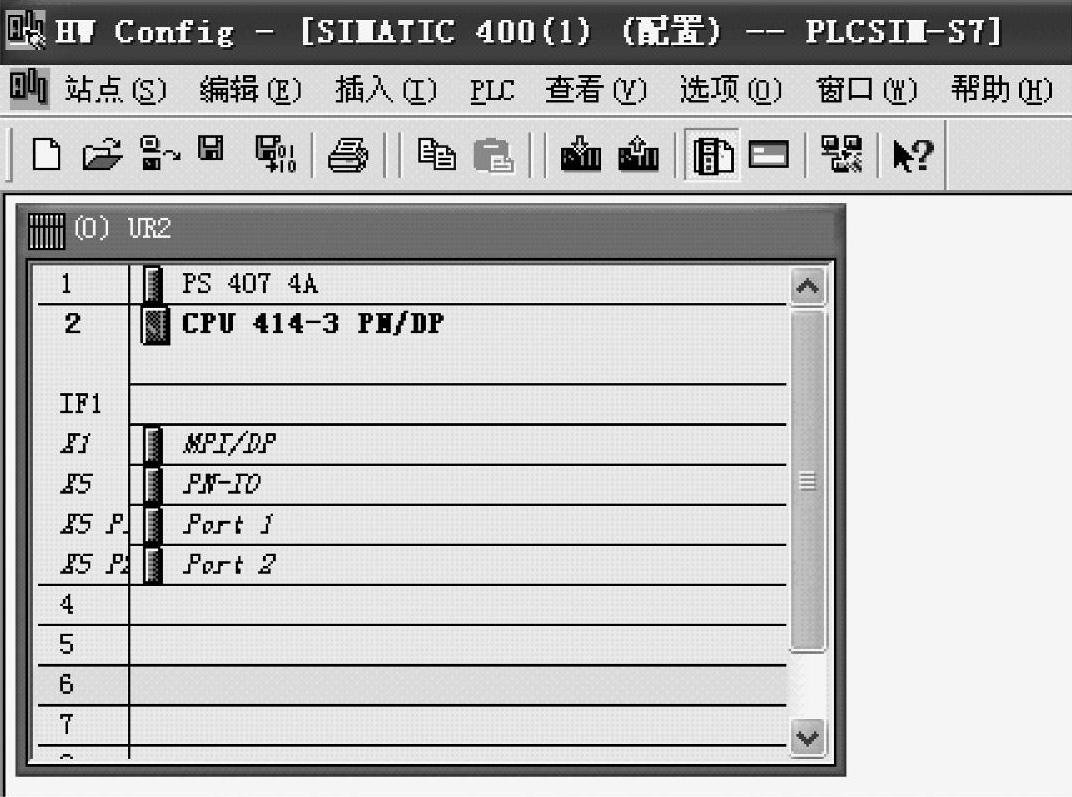

图6-50 1#站点SIMATIC 400（1）硬件组态

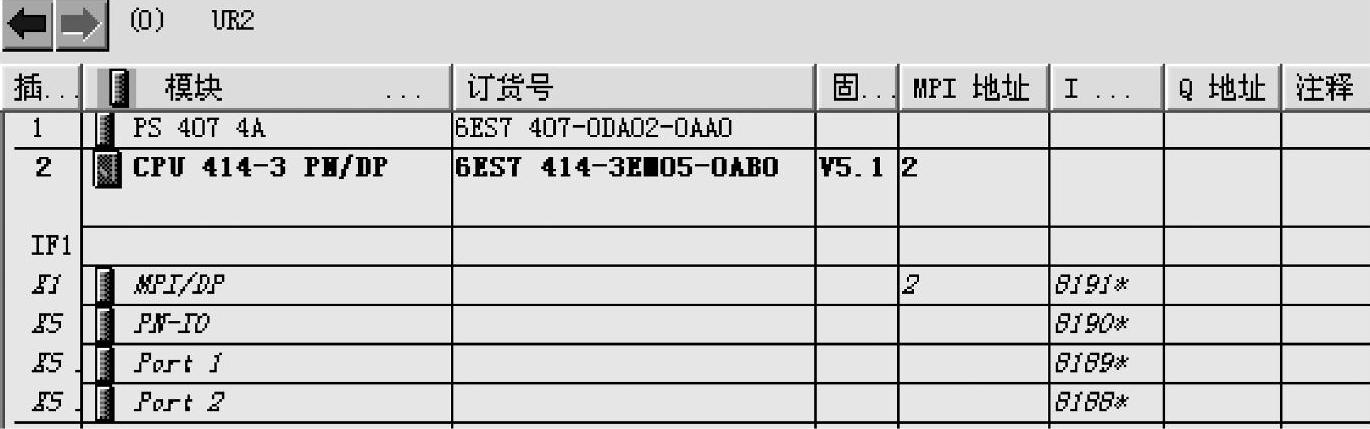

图6-51 详细硬件组态

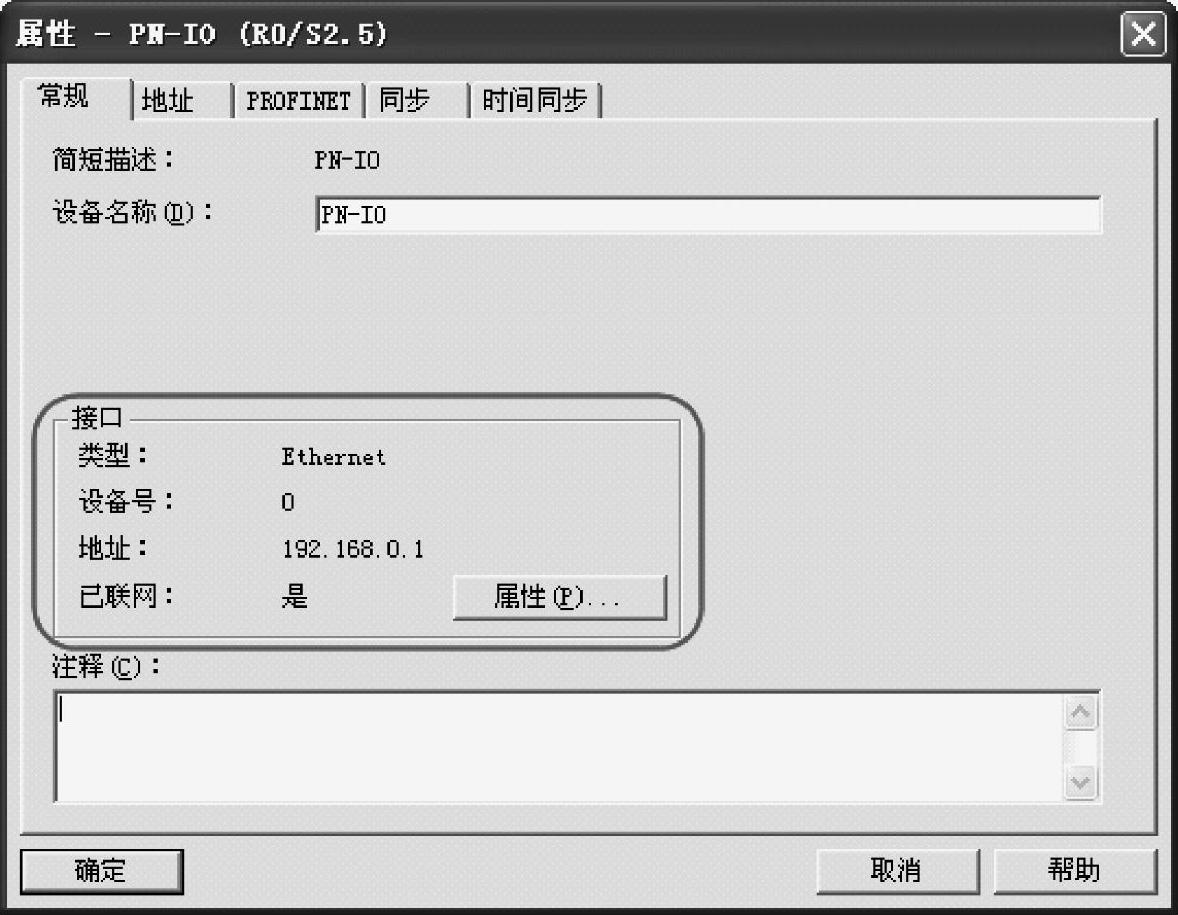

图6-52 1#站点的PN-IO属性

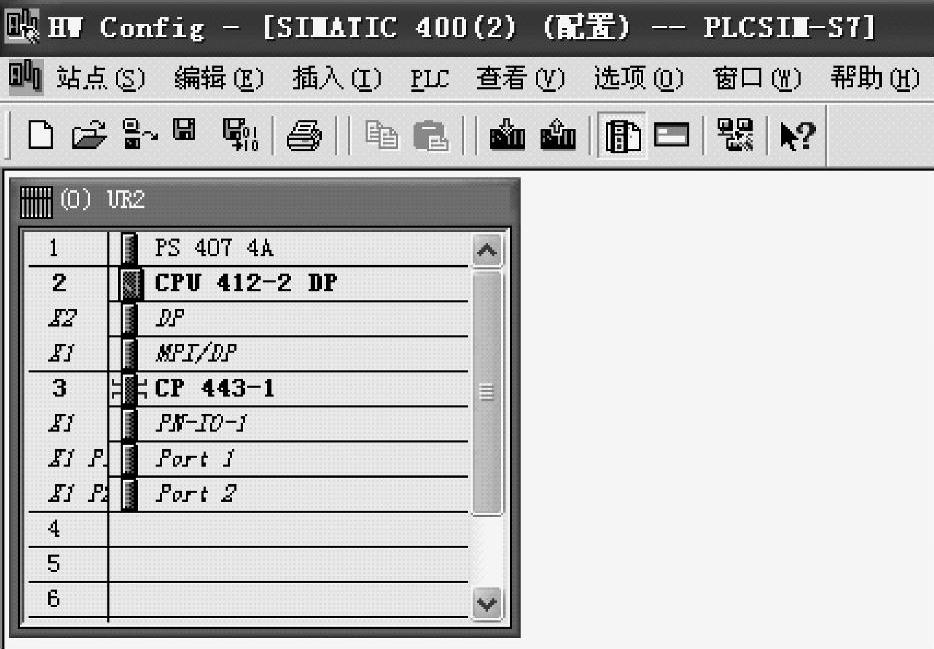

图6-53 2#站点SIMATIC 400（2）硬件组态

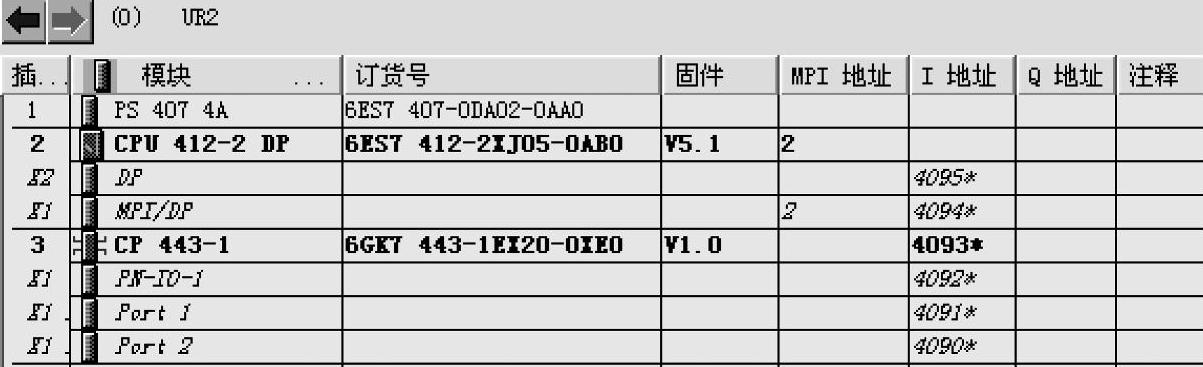

图6-54 硬件组态

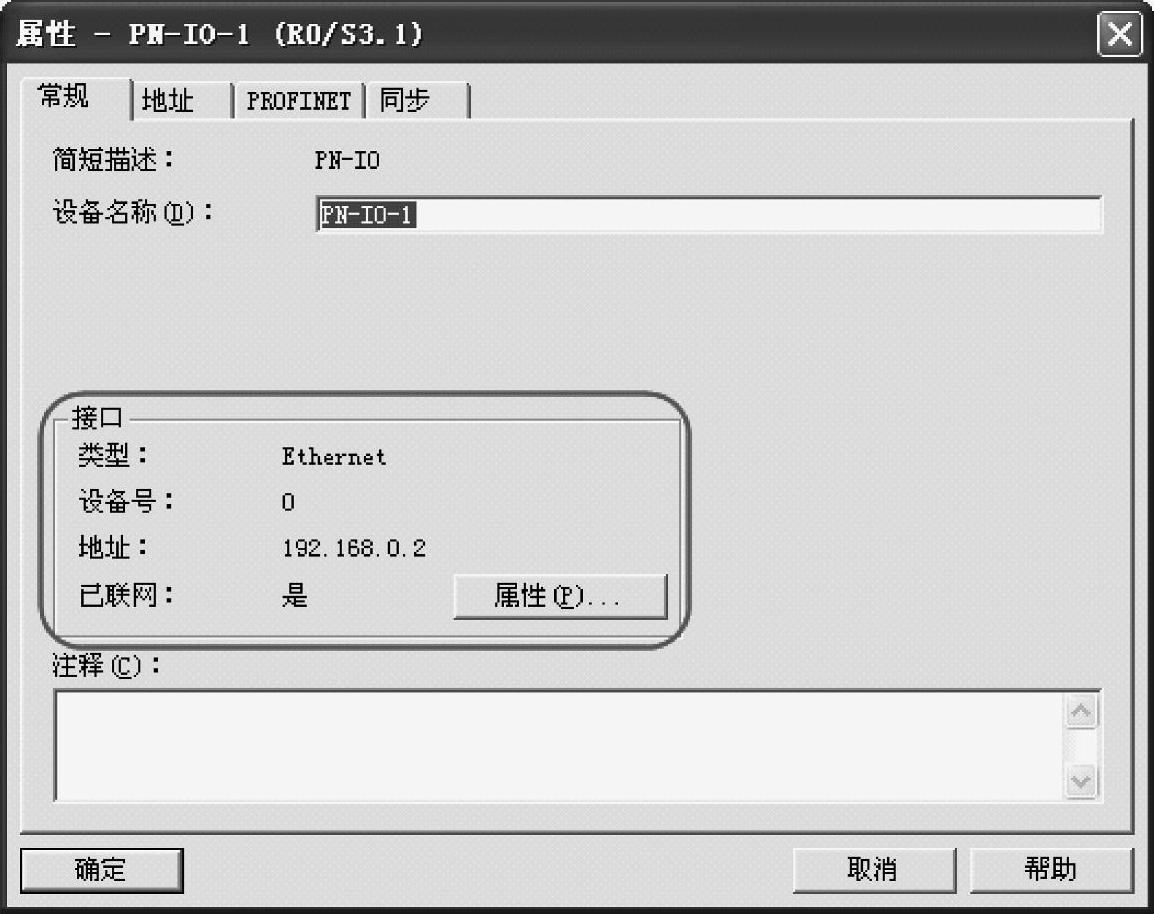

图6-55 2#站点PN-IO属性
