8.1.3  S7-300 PLC温度模块

大中型PLC的温度模块大大增强了系统用于温度测量和控制的能力，对于有温度测控要求的场合，无需昂贵的热电偶和热电阻变送器，用户通过配置温度模块就可以完成复杂的控制过程。

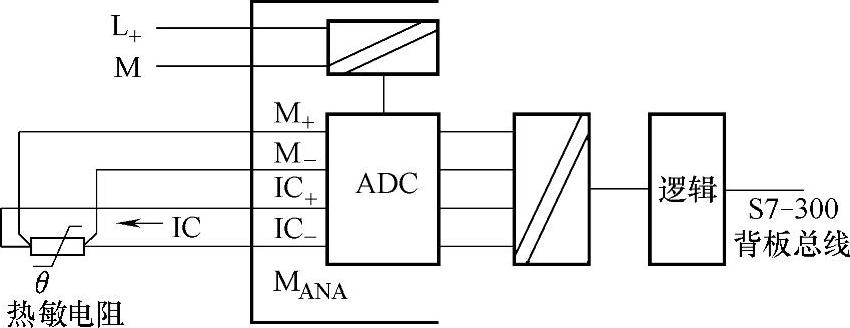

图8-6 热敏电阻（如Pt100）与输入模块的4线连接回路示意图

1.SM331热电阻模块

图8-6所示为热敏电阻（如Pt100）与输入模块的4线连接回路示意图。通过端IC₊和IC_-将恒定电流送到电阻型温度计或电阻，通过M₊和M_-端子测得在电阻型温度计或电阻上产生的电压，4线回路可以获得很高的测量精度。如果接成2线或3线回路，则必须在M₊和IC₊之间以及在M_-和IC_-之间插入跨接线，不过这将降低测量结果的精度。

2.SM331热电偶模块

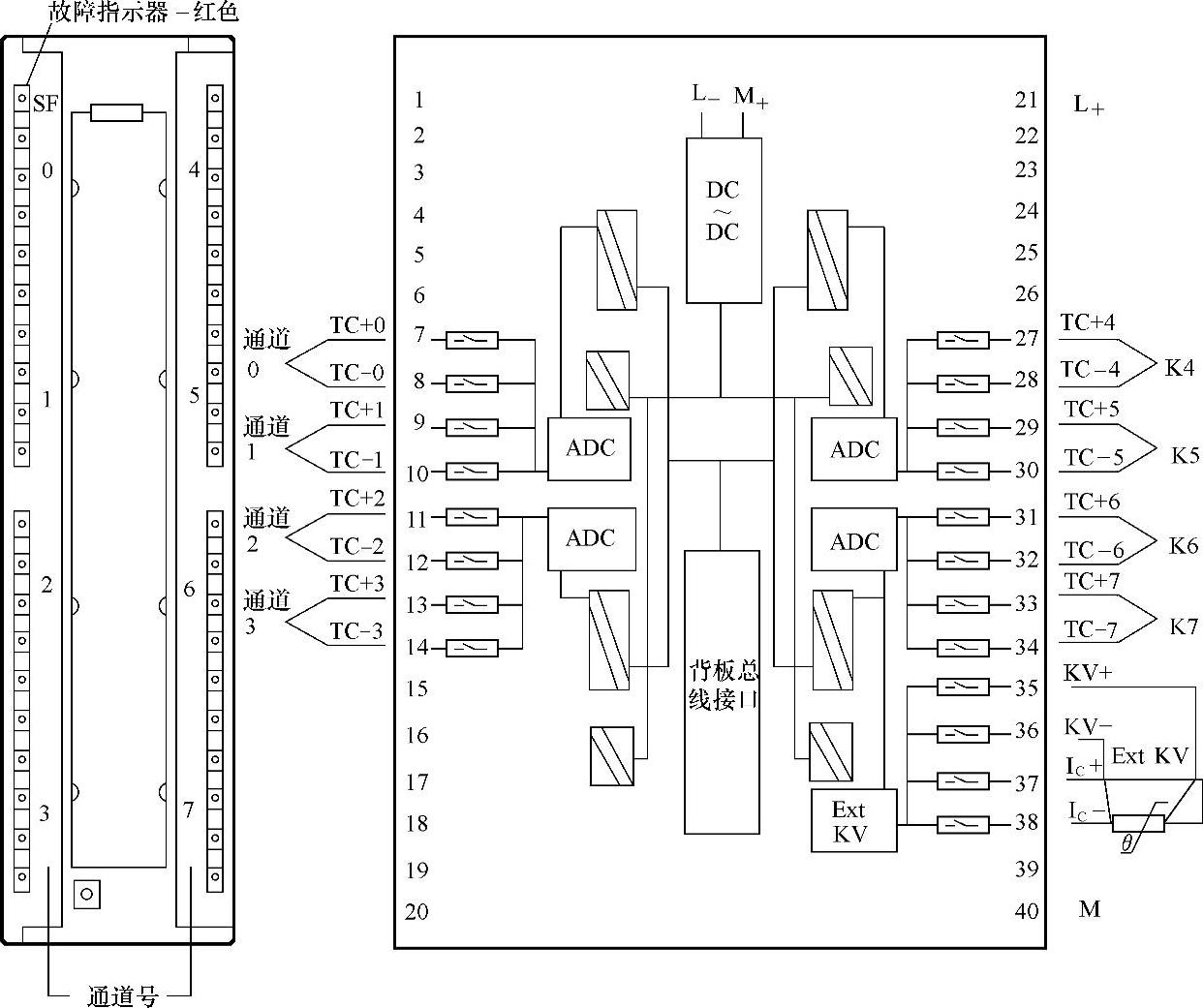

图8-7所示为热电偶接线示意，共可以接8路，包括B、E、J、K、L、N、R、S、T、U等，可以对特性曲线线性化进行参数设置。热电偶的温度补偿有四种方式：可设置参数；用补偿盒进行外部温度补偿；用Pt100进行外部温度补偿；进行内部温度补偿。

图8-7 热电偶接线
