12.2.2  调试以太网的步骤

1.一般步骤

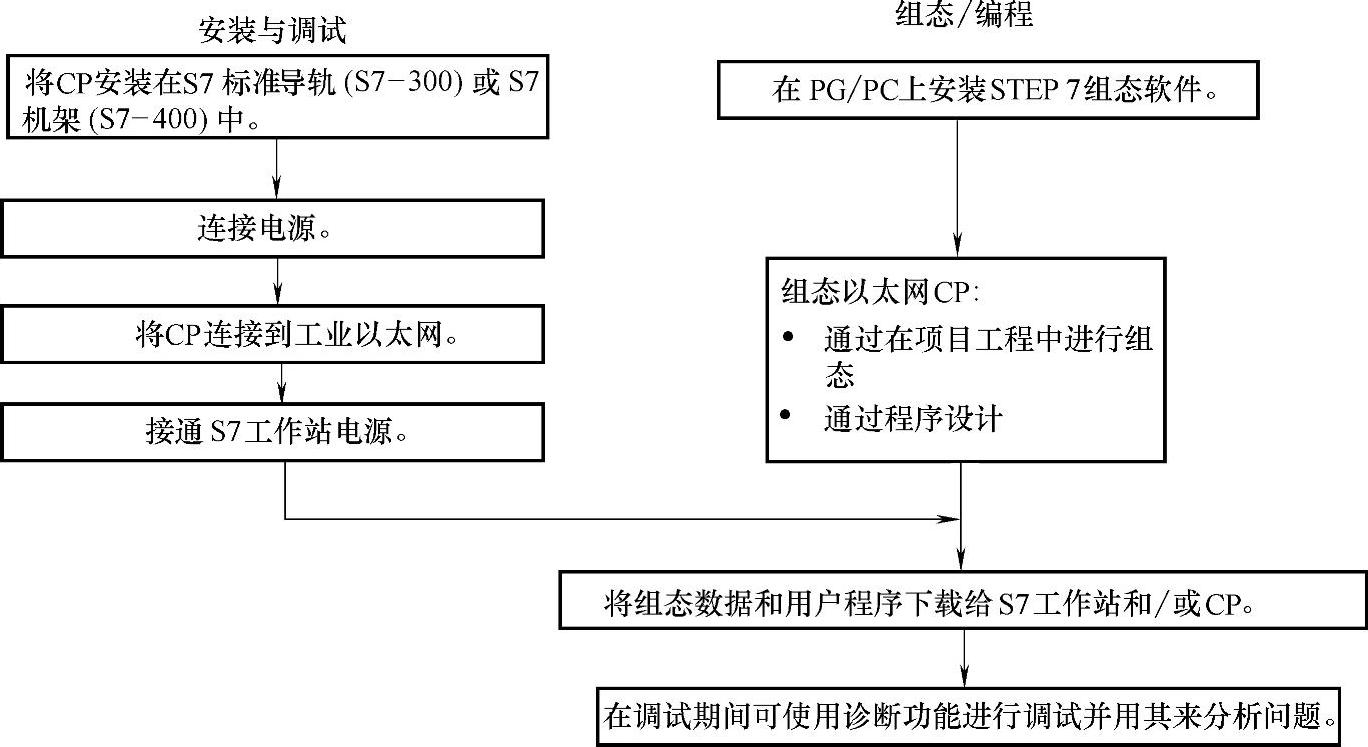

图12-15所示为调试以太网的步骤，主要包括S7-300/400的安装与调试、PG/PC的组态与编程。

图12-15 调试以太网CP

2.SEND/RECEIVE功能FC

有下列功能（FC）可用于处理在连接上进行的通信：

1）AG_SEND/AG_LSEND。本块从指定的用户数据区取出用户数据，并将它传送给以太网CP。(https://www.daowen.com)

2）AG_RECV/AG_LRECV。本块将所接收的用户数据传送到调用所指定的用户数据区。

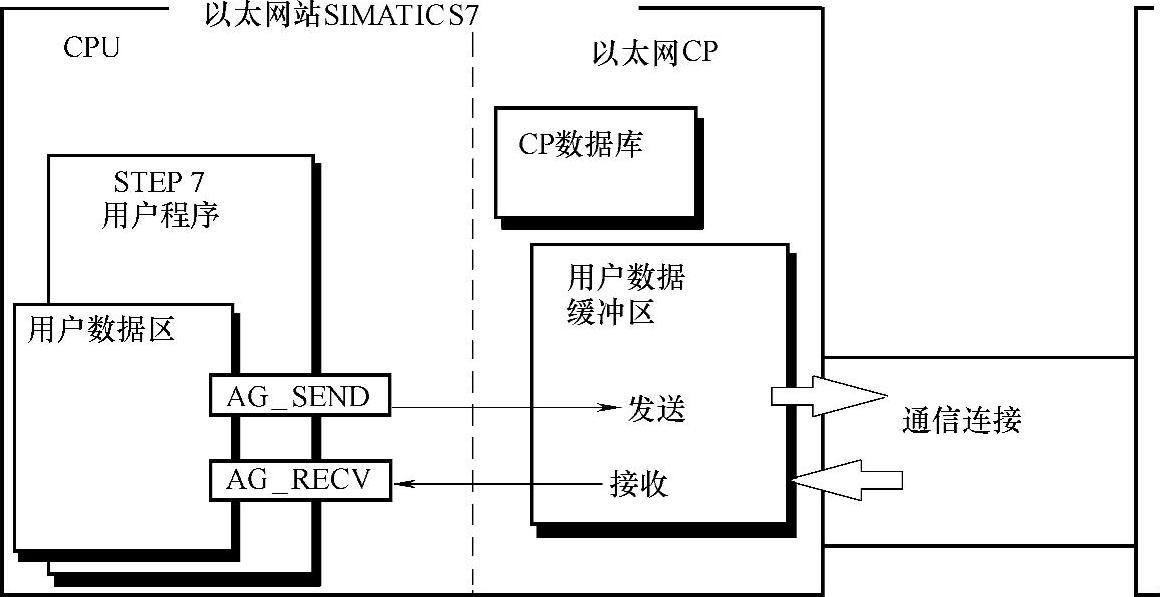

在图12-16中，使用AG_SEND/AG_LSEND和AG_RECV/AG_LRECV功能，用户程序命令以太网CP通过已组态的连接发送或接收数据。

图12-16 连接上的CPU和以太网CP之间的交互作用

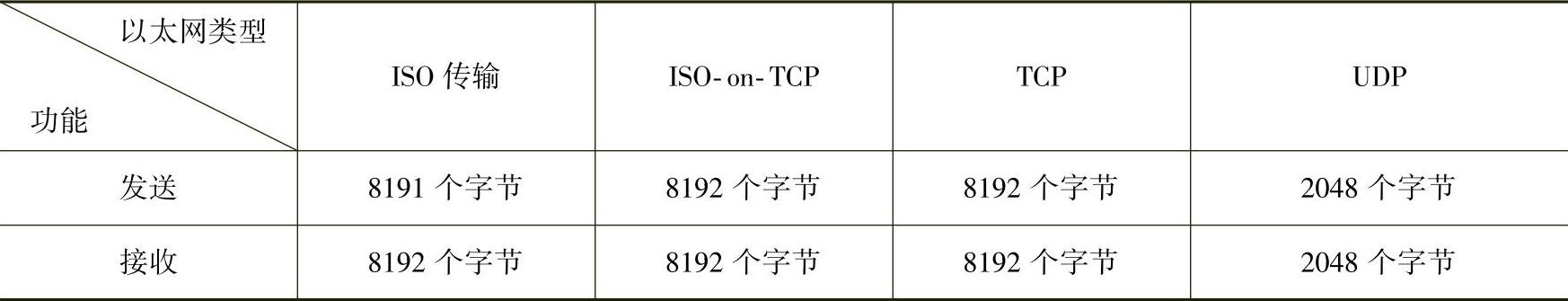

在每个连接上，以太网CP每次作业可传送的数据量如表12-3所示。

表12-3 以太网CP每次作业可传送的数据量
