本例中主站选用的是CPU319F-3 PN/DP，版本为V2.6，从站MM440变频器的DP地址为5，MM440变频器的版本为V2.09，选择的报文结构是PPO1，即含有4个PKW和2个PZD，如图13-20所示。也可以选择其他报文类型，只要含有4个PKW就可以，如图13-21所示。本例中PKW的地址范围是256～263，PZD的地址范围是264～267。

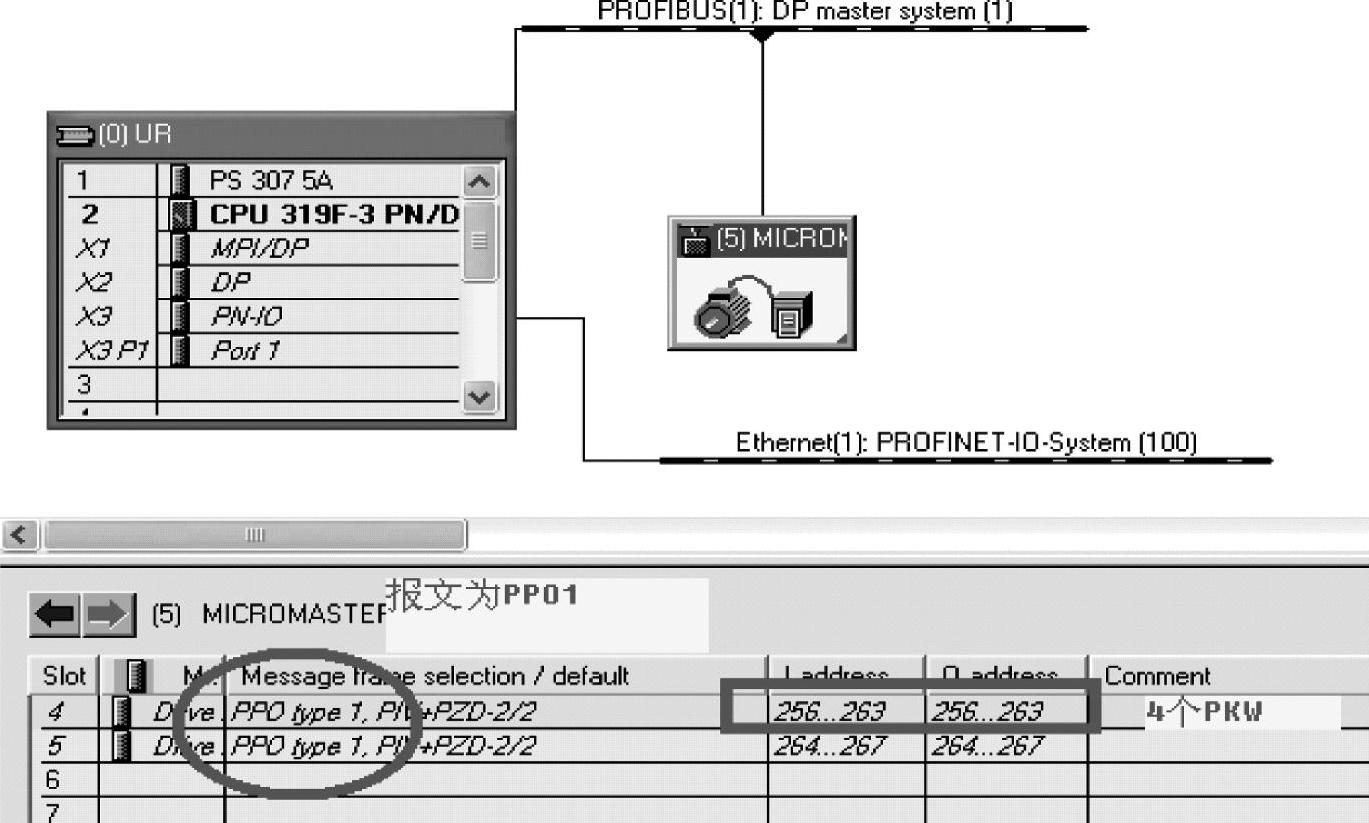

图13-20 硬件组态

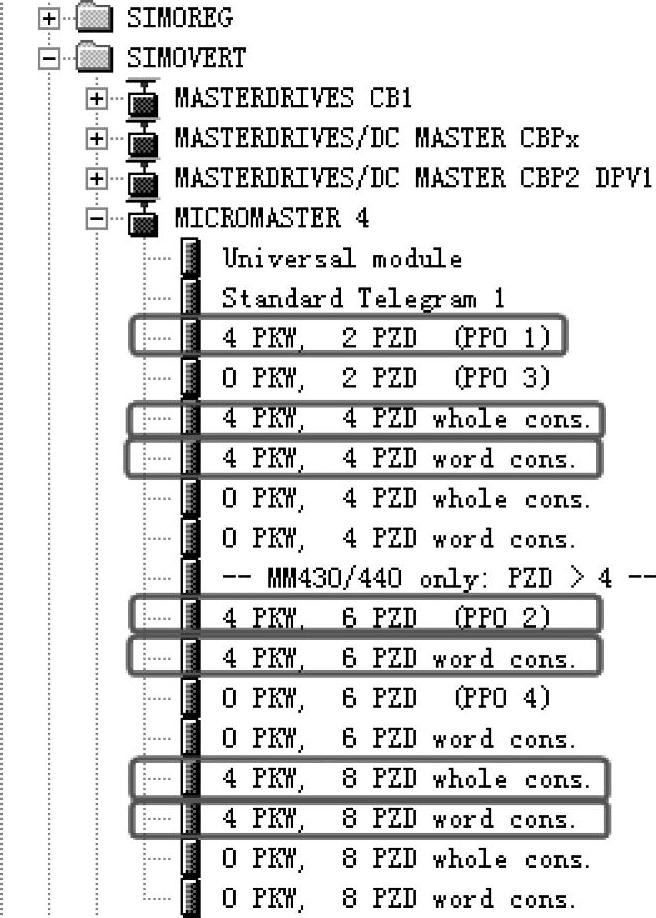

图13-21 4PKW的协议
