要点146  脉冲缝焊不宜采用带前置尖峰波形的激光束

用带有前置尖峰的激光束（图6-26a）进行脉冲点焊，可以迅速改变金属的表面状态，提高光脉冲能量的利用率。但在高重复频率脉冲缝焊时，处于熔融状态的金属熔池在尖峰激光作用下，容易使熔斑产生不规则的孔洞。因此在激光脉冲缝焊时，应采用光强基本不变的平顶波或衰减波（图6-26b）。在焊接具有裂纹倾向材料时，还应改善激光波形（图6-26c），使之具有预热—熔化—保温三阶段功能，提高焊接质量。

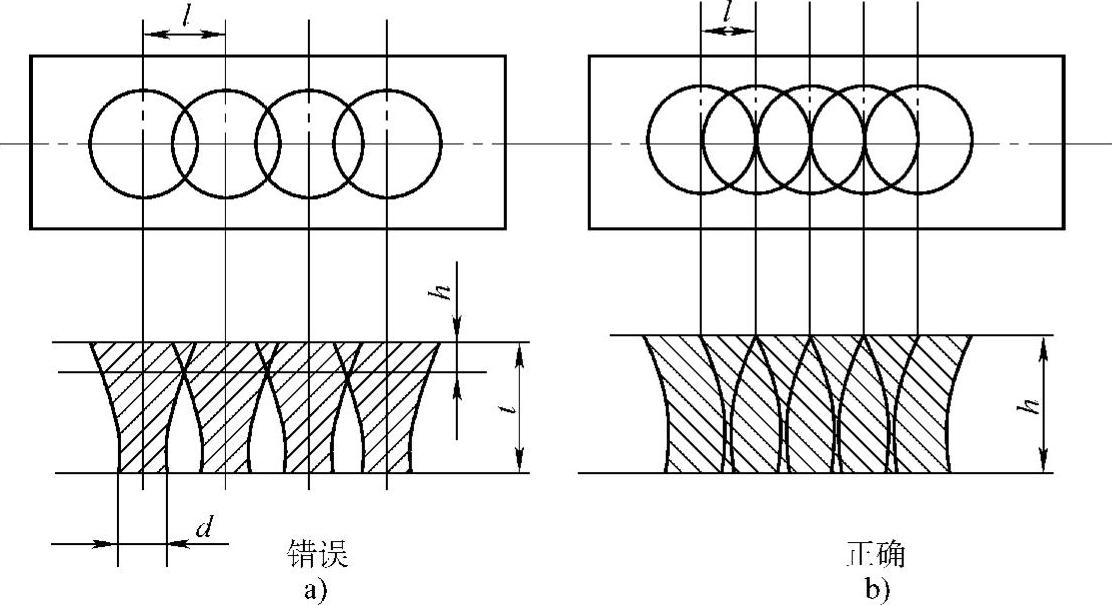

图6-25 脉冲缝焊时的光斑间距要求

a）l＞d、h＜t b）l≤d、h=t

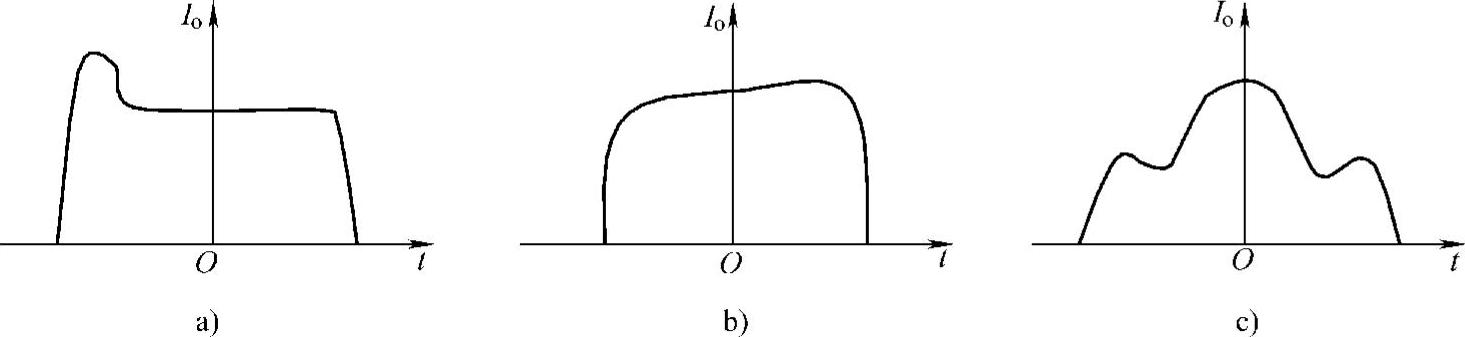

图6-26 脉冲激光波形

a）带前置尖峰激光波形 b）光强基本不变激光波形 c）三脉动激光波形
