要点195  凸焊机的一般选用原则

1）充分考查凸焊机使用的电源类型和功率大小。考虑到具体的凸焊焊件本身的结构、尺寸大小、凸点的分布状态、凸点尺寸等的复杂情况，现代的凸焊设备中，不再是只采用工频交流电源一种型式，而是以采用电容储能型电源、次级整流型电源为主。因为使用后两种电源，更容易获得较好的焊接质量。

2）在产品试制阶段，选用的焊机功率大小要留有充分裕量，以免出现因焊机功率不足而误为工艺不当。

3）凸焊电极装夹头的设计合理性，是否考虑了多凸点同时焊接的加压均匀性。

4）一般凸焊机的二次回路都比较紧凑、导电铜排截面也较大，以尽量降低回路的电阻和感抗（图8-11）。

5）电极加压系统远比普通点焊机复杂，以适应凸点焊对压力调节精度的要求。

6）电极装夹头适用焊件的装夹与保障凸点焊接质量。

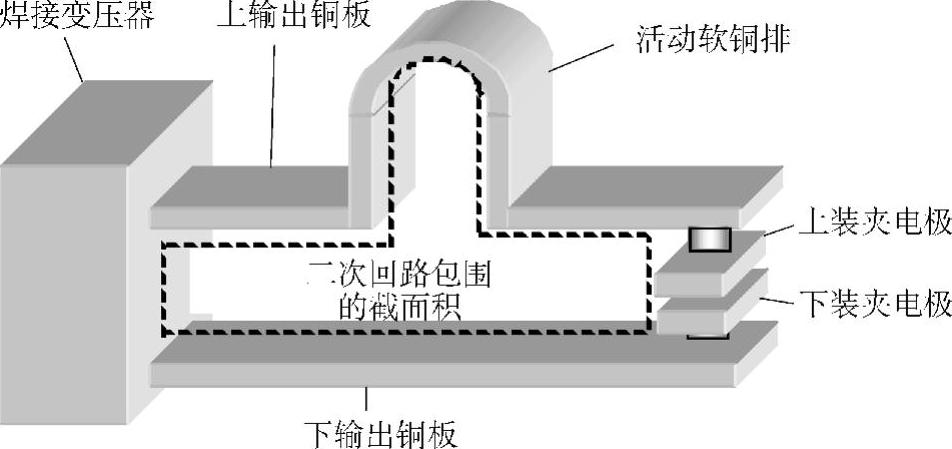

图8-11 凸焊机的二次回路

7）生产线上的凸焊机，用户最好还是向设备制造商提出具体焊接要求，由制造商提供专用凸焊设备。
