7.7.2  其他非接触式喷雾润湿装置

7.7.2 其他非接触式喷雾润湿装置

1.直接向印版喷雾润湿装置

直接向印版喷雾润湿装置如图7-19所示。用喷嘴喷射出的气流，将纱网中的润版液吹成雾状，直接喷到印版表面。根据纱网型式，可分为垂直运动纱网型和水平旋转圆筒纱网型。

（1）垂直运动纱网型（图7-19a）垂直纱网3放在水槽2中，并上下移动，喷嘴1用压缩空气把纱网网孔上的润版液吹成雾状，喷到印版上。

（2）水平旋转圆筒纱网型（图7-19b）水斗辊6是连续旋转的纱网辊，它从水斗5中把水带起，在水斗辊6的轴上有一排喷嘴7，通过喷嘴7把吹成雾状的润版液，喷到印版上。调节板4控制水量大小。

2.风嘴调水润湿装置

风嘴调水润湿装置如图7-20所示。连续旋转的镀铬水斗辊1，将带起的水膜直接传给印版表面（水膜传水）。吹风嘴4将印版上多余的润版液吹掉，经吸风嘴3和接水板2，使吹掉的润版液再回到水斗6中。整体水量大小调整，是通过调整水斗辊1与印版的间隙δ（一般δ=0.1～0.5mm），以及水斗辊1的转速。局部调整水量可通过调整吹风嘴4的气压和风量。

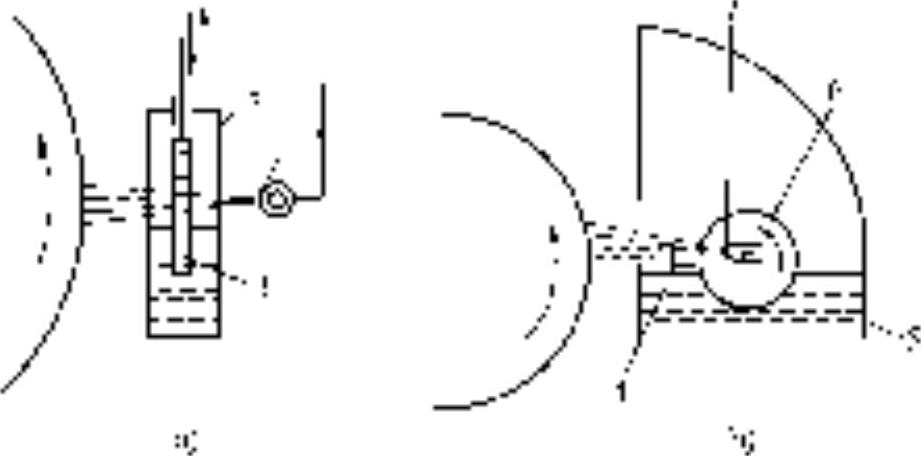

图7-19 直接向印版喷雾润湿装置

a）垂直运动纱网型 b）水平旋转圆筒纱网型

1、7—喷嘴 2—水槽 3—垂直纱网 4—调节板 5—水斗 6—水斗辊

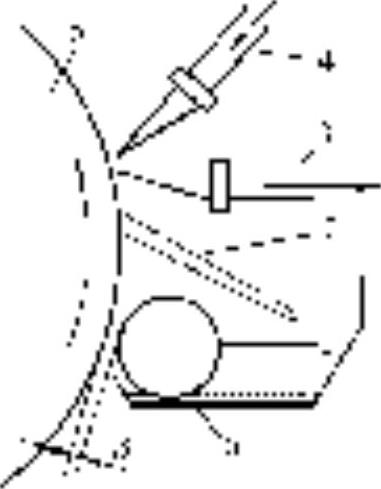

图7-20 风嘴调水润湿装置

1—水斗辊 2—接水板 3—吸风嘴 4—吹风嘴 5—印版滚筒 6—水斗

这种装置水量易控制，但风嘴有时会有噪声。

3.冷凝聚润版

冷凝聚润版是在印版滚筒内部设有冷却系统，外部吹湿润空气，使水分凝聚到印版表面。

4.在电场中用喷雾装置喷射

在电场中，用喷雾装置向印版喷射水雾润版。
