12.2.2  冷烫印工作原理

不同公司的冷烫印装置结构虽然有所不同，但基本原理相同，都由开卷和收卷两部分组成。其外形有的像“门”字形，有的像“T”字形，或设计成悬臂形状。

曼罗兰公司的冷烫印装置如图12-7所示。图12-8示出Roland700冷烫印系统内部结构。冷烫印箔开卷和收卷机构安装在两个印刷机组Ⅱ和Ⅲ的上方。放箔前的第一个机组Ⅰ，按冷烫铝箔需要的图案，在纸上印刷专用的粘结剂。第二机组Ⅱ和第三机组Ⅲ上方的开卷机构和收卷机构相配合，使铝箔自动通过胶皮滚筒，在胶皮滚筒和压印滚筒的压印力作用下，冷烫铝箔便粘合（烫印）在印有粘结剂的地方，剩余的铝箔由第三机组Ⅲ上方的收卷机构收走。

图12-7 曼罗兰连线冷烫印装置

由于印刷和烫印一次完成，套印准确，可以实现非常精细的图案和文字烫印。这种冷烫印无需加热，不会造成纸张变形，可以在铝箔及纸张上继续进行需要的印刷。特别是在铝箔上再印刷，可以使铝箔形成任意的图形和特殊色彩效果。例如：在银色铝箔上印刷黄色和品红色，得到金色；如果使用青色印刷，可得到带金属感的青色等。但在铝箔上进行印刷，油墨干燥时间受一定影响，必要时应增加烘干装置，或上光和烘干装置。

目前这种冷烫印铝箔无法实现横向移动和倒退，因此利用率较低。根据烫印位置和宽度需要，可以把横向单卷铝箔供给，改为多个窄卷铝箔供给，以提高铝箔利用率，降低成本。

2008年Drupa展会上，SHINOHARA和RYOBI公司展出的冷烫印设备也很引人注目。该冷烫印设备的工艺设计均来自元亨利包装科技（上海）有限公司。其原理是冷烫箔通过UV胶印或柔印方式，压印在承印物上，固化后冷烫箔上的银色涂层被转移到承印物上。该系统有定位功能，可以使印刷品和冷烫箔上的指定图案相互套准。

与普通油墨相比，冷烫箔与UV油墨的结合非常困难。库尔兹公司在2008年Drupa展会上，展出Luxor/Alufin KPW-Op烫印箔，使用UV油墨在Luxor/Alufin KPW-Op烫印箔上进行套印，效果非常好。Luxor/Alufin KPW-Op烫印箔是库尔兹公司单色金属效果处理系列的一部分，全息设计产品系列同样有其相应的新产品，称作“Light Line”。Light Line KPO烫印箔也适用于UV印刷。

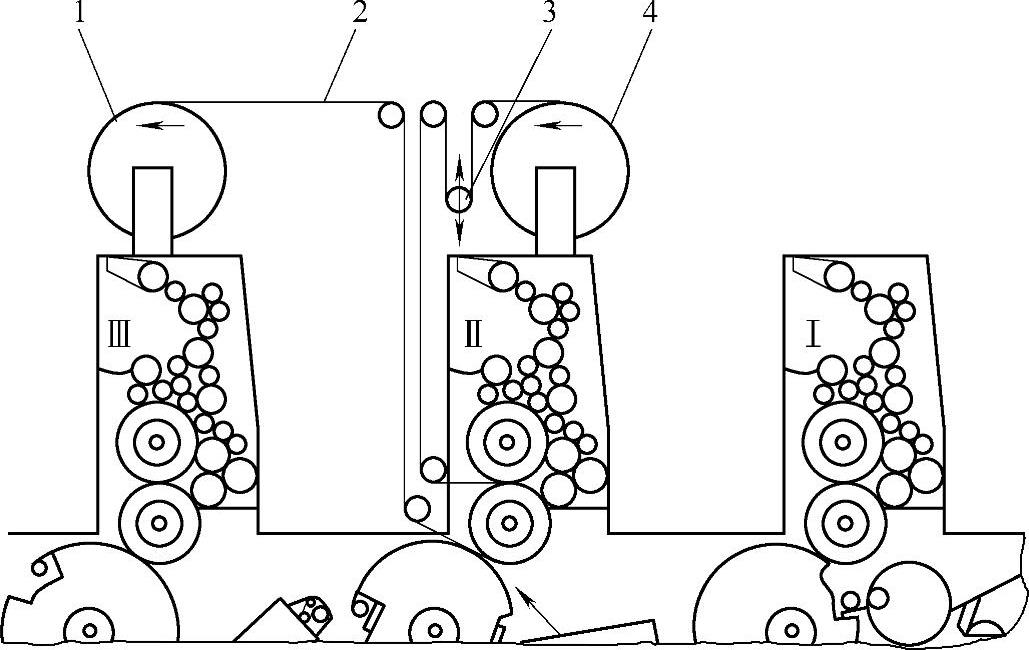

图12-8 Roland700冷烫印系统

1—收卷机构 2—金属箔带 3—浮动辊 4—开卷机构 Ⅰ、Ⅱ、Ⅲ—机组
