14.8.2  收帖装置和配置

1.收帖（纸）装置

由于卷筒纸胶印机速度越来越高，折帖由输送带送出之后，由人工收帖不但劳动强度大，而且来不及收帖，所以现代卷筒纸胶印机都需要配置收帖（纸）装置。收帖（纸）装置如图14-51所示。

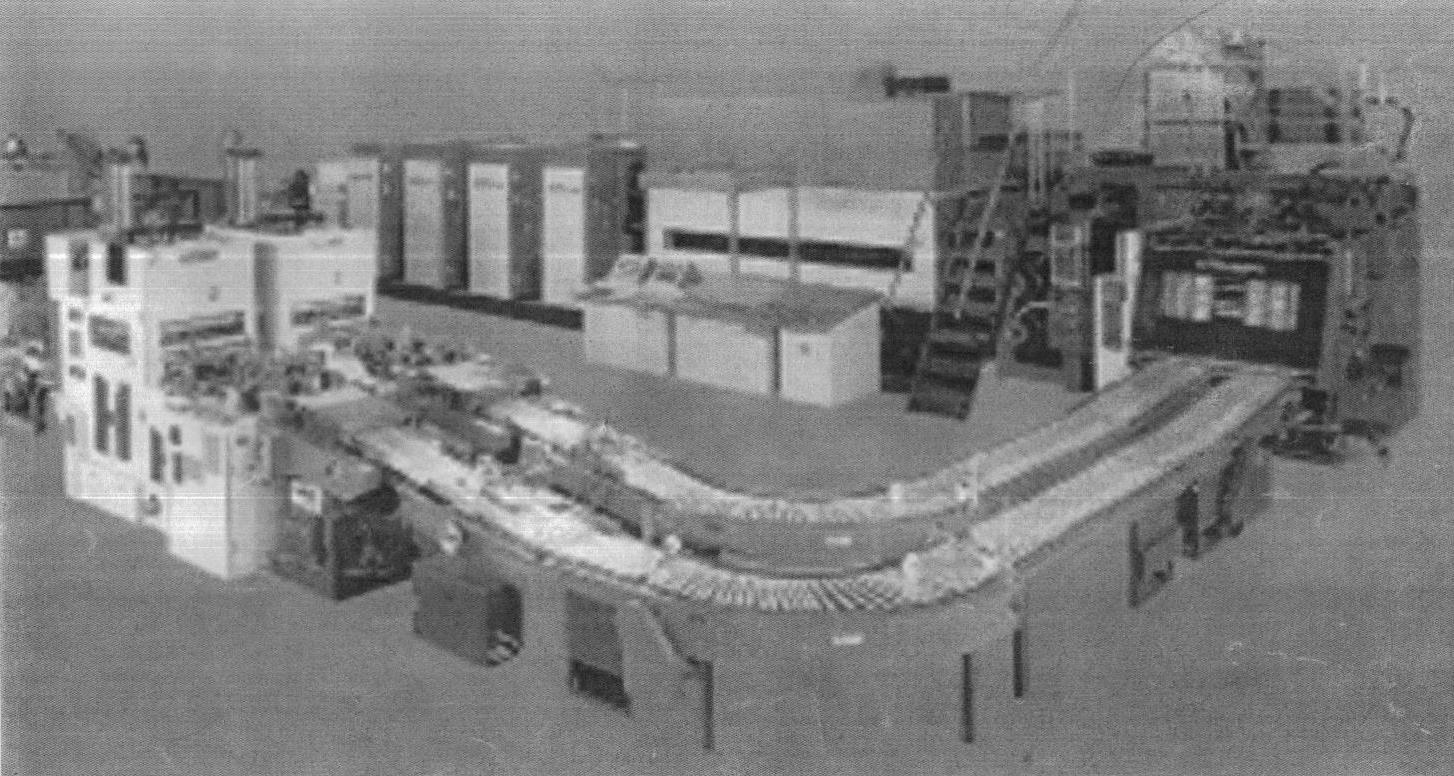

图14-51 收帖（纸）装置

收帖装置安装在折帖输送带后边。收帖装置分为两种：一种是按一定折帖数量收齐，整堆整堆地输送出去，再由人工码垛；另一种是按一定折帖数量收齐，打捆后输出。

2.收帖装置配置

一台标准折页机可以配一套或多套收帖装置。一般是有几个花滚筒就需要配置几个收帖装置。图14-14a所示的折页机配有两个花滚筒，则需要配置两个收帖装置。图14-44所示的是裁切辊加长，形成两台折页机，并且又有折帖分流，共配置四个花滚筒，所以需要配置四个收帖装置。

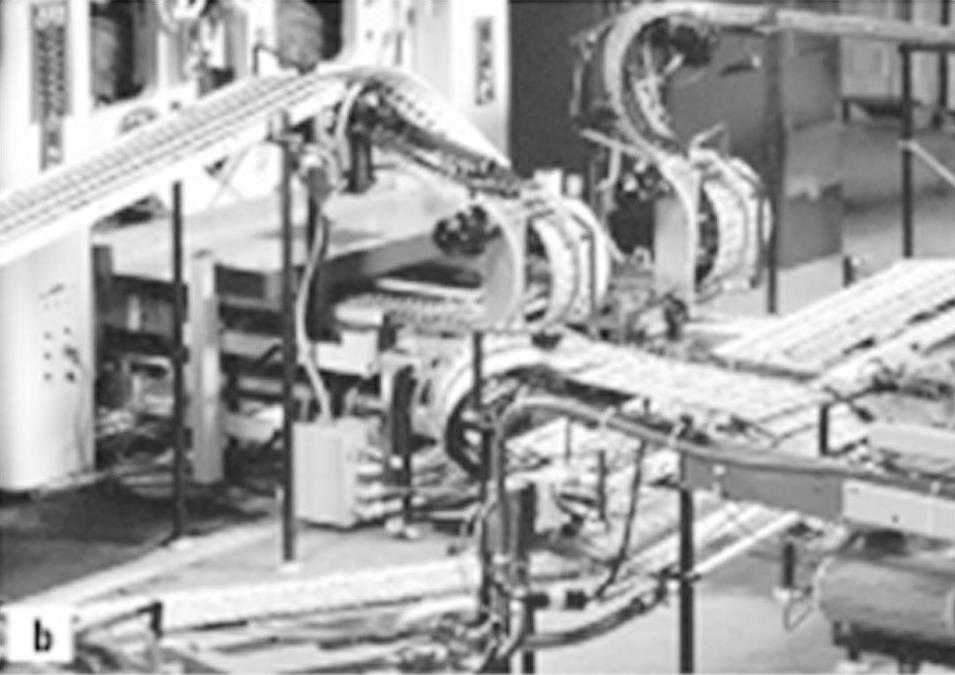

以上两种情况排列组合，收帖装置就有不同数量、不同的配置了，图14-52所示的折帖多路输出，就需要配置多收帖装置的实例。目前已经有配备12个收纸装置的折页机了。

图14-52 折帖多路输出
