15.4.2  煤气火焰烘干装置

烘干箱内前面三分之一是煤气燃烧器，其余三分之二是暖空气喷嘴。煤气火焰烘干装置的特点是烘干箱短，但因火焰直接烘干而影响油墨光泽，故只适用于对印刷品的质量要求不高的印件。

烘干温度调整方法：

（1）调整火焰喷嘴 煤气火焰喷嘴如图15-6所示。通过调整喷嘴和垂直线的夹角大小，可使火焰直接喷在纸带上，或成一定角度喷在纸带上；同时调整喷嘴与纸带的距离，达到调整烘干温度的目的。

为了防止停机或降速时把纸带烧断或烧焦，在停机时，上喷嘴可自动向上转动到图15-6点划线所示的位置，同时切断煤气供应，并将烘干箱打开，使纸带完全暴露在空气中。

（2）调整煤气和空气比例 通过调整可燃煤气和空气的比例，调整烘干温度。

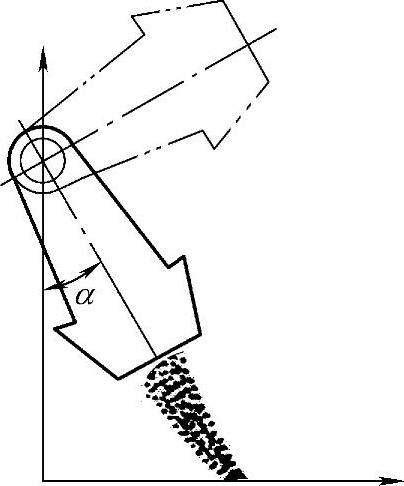

图15-6 煤气火焰喷嘴
