16.1.2 裁单张纸机
纸带裁成单张纸的方法，有裁刀往复运动型和裁刀旋转运动型两大类。图16-1示出卷筒纸裁单张纸方式。
裁单张纸机由纸带裁切、单张纸加速、单张纸减速，并把后面的纸放在前面纸的上边，形成鱼鳞状装置，以及单张纸收纸装置组成。
1.裁刀往复运动型
如图16-1a所示，上刀作上下往复运动，下刀固定不动，裁切时纸带停止运动，浮动辊向下运动，给纸机输送的卷筒纸储存在浮动辊处。裁切后，浮动辊向上运动，和给纸机共同向前输送纸带。由于纸带间歇运动，一般裁切速度较低，不太适合于直接和卷筒纸胶印机配套，可以离线单独裁切使用。
2.裁刀旋转运动型
如图16-1b所示，上裁切刀作旋转运动，下刀可以固定不动，也可以与上刀同时旋转。调整裁刀滚筒与纸带的速度比例，可以改变裁切单张纸的长度，调整方便。
裁刀旋转运动型裁单张纸机的裁切速度较高，适宜和卷筒纸胶印机直接配套使用。

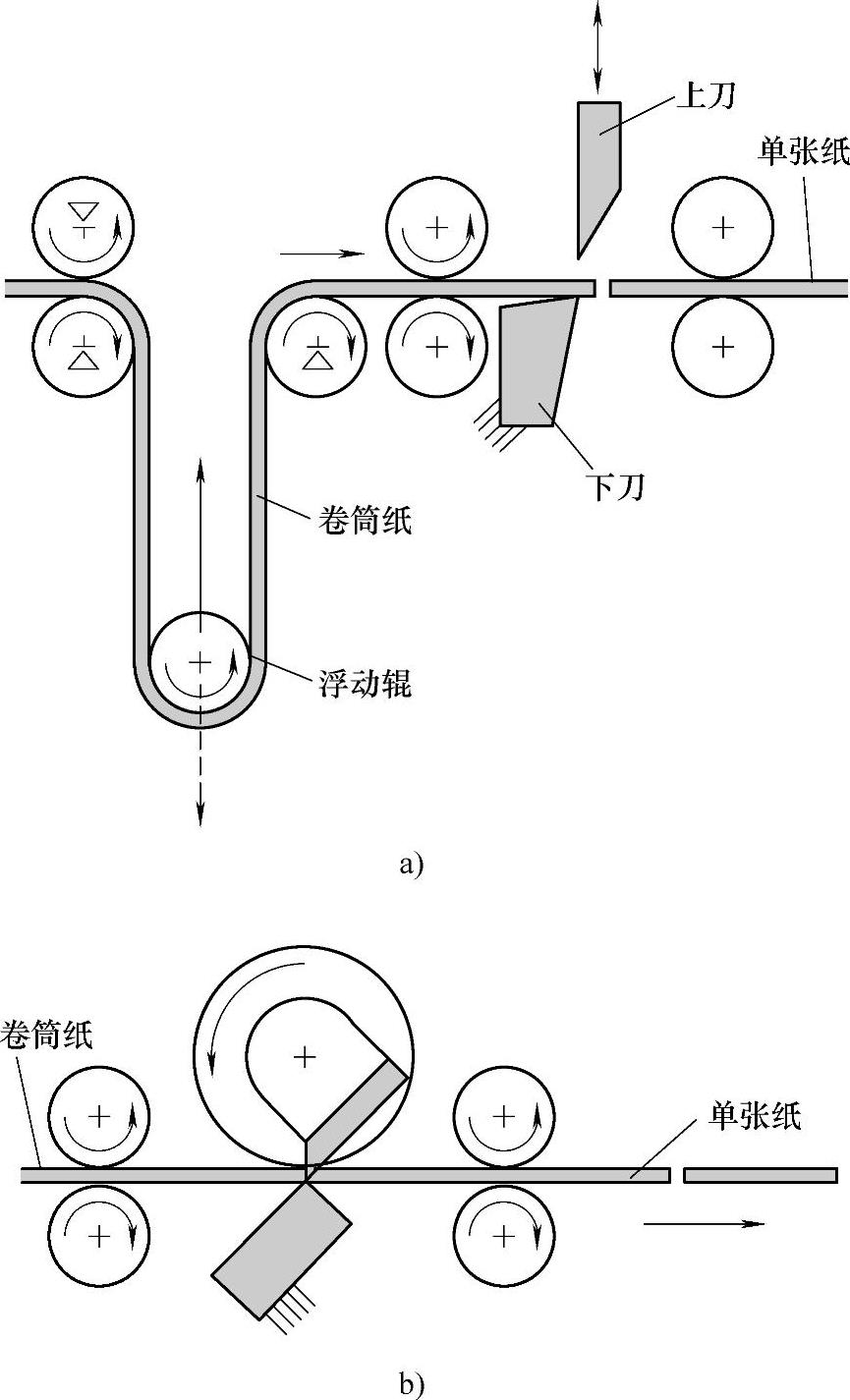

图16-1 卷筒纸裁单张纸方式
a）裁刀往复运动型 b）裁刀旋转运动型
裁刀旋转运动型裁单张纸机也有不同的产品，图16-2和图16-3所示的有、无输送带裁单张纸机是其中的两种。
（1）输送带式裁单张纸机 其机构如图16-2所示。将已经印好的纸带20，由印刷部分输送到裁单张纸机构。经过调节辊1位置的调整，保证纸带的裁切位置正确。送纸辊2的速度可以通过无级变速器19进行调整，保证适当的裁切纸带的张力。纸带在裁刀5和固定裁刀4处被切断，由输送带带着前进，送到收纸机构。
高速输送带6和17的速度，要比印刷速度高15%左右，以便使前、后两张纸能拉开20～30mm的距离。低速输送带15的速度约为印刷速度的30%左右，这个速度根据需要可以调整。低速输送带15与高速输送带6保持一定的间隙，在压纸轮7处间隙为0.2mm，在压纸轮8处间隙为0.3mm。纸张在进入低速输送带15后开始降速，以便保证后面的一张纸能撂在前面一张纸的上面，形成鱼鳞状。压纸轮7的作用是压住前面一张纸的尾端，一方面使前面一张纸进入低速输送带15后，再在尾端压一下，使其保证速度降低，与低速输送带15速度一致。另外，压纸轮7将前面一张纸的尾端压低0.2mm，保证后面的一张纸能重叠在前面一张纸的上面。压纸轮8的作用是把纸压在低速输送带15上，保证纸能按低速输送带15的速度前进，以便于收纸机构能把纸张收齐。
收纸机构和单张纸胶印机基本相同，由侧齐纸板10，前挡纸板12，纸堆下降控制机构及纸台13等组成。为了保证在一堆纸收好后拉走不停机，在收纸机构上也设有副收纸机构。

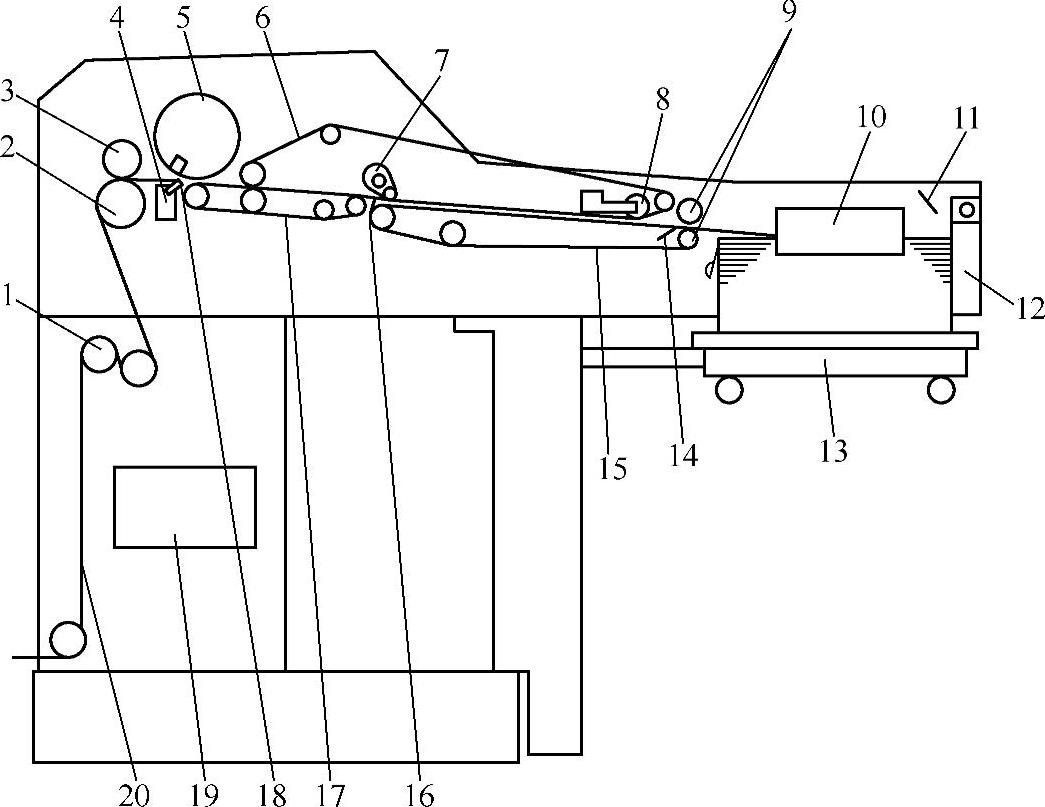

图16-2 输送带式裁单张纸机
1—调节辊 2—送纸辊 3—送纸轮 4—固定裁刀 5—裁刀 6、17—高速输送带 7、8—压纸轮 9—输送带主动辊 10—侧齐纸板 11、14、16、18—吹气嘴 12—前挡纸板 13—纸台 15—低速输送带 19—无级变速器 20—纸带
为了控制裁切好的纸张，设有四个吹气嘴。吹气嘴11的作用是压纸，便于纸张收齐。吹气嘴14的作用是把纸前端托起，使纸张顺利进入辊9之间，保证纸张顺利到达前挡纸板12。吹气嘴16的作用是把后面一张纸的前端托住，保证不下垂，同时压纸轮7把前面一张纸的尾端压低，这样即可保证后面一张纸能摞在前面一张纸的上面。吹气嘴18在纸的下面形成低压气流，以便使纸能贴附在输送带上，所以这个气嘴的角度调整非常重要。这些吹气嘴与输送带及压纸轮配合，将纸张正确地输送、收齐。各吹气嘴的风量可以调整，以便满足不同要求。
为了安全起见，在送纸辊2和裁刀5之间设有断纸检测器，检测纸张是否断裂。在低速输送带15左端上方设有乱纸检测器，以便检测后面的纸是否正确地摞在前一张纸上方。一旦发现问题，两个检测器即发出信号而停机。在收纸处还设有计数器。
图16-2所示的输送带式裁单张纸机价格便宜，但不适用于速度高于300m/min的机器。

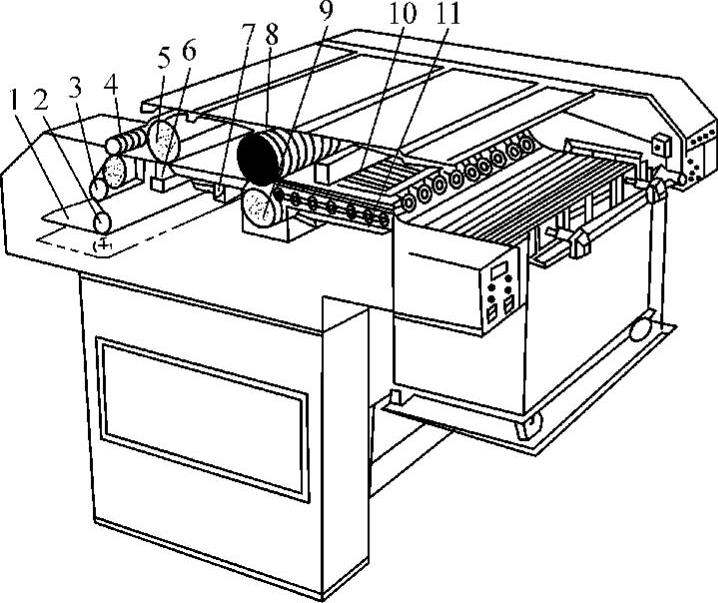

图16-3 无输送带裁单张纸机
1—纸带 2—调节辊 3—过纸辊 4—送纸辊 5—上刀辊 6—下刀 7—过桥 8—吸纸辊 9—制动辊 10—吹气嘴 11—导纸制动辊
（2）无输送带裁单张纸机 其机构如图16-3所示。它是一种适用于速度高于300m/min的高速裁单张纸机。
纸带1经过调节辊2和送纸辊4，送入裁切部分。纸带穿过裁切部分后，被吸纸辊8吸住。因为吸纸辊8的线速度比纸带速度稍快，它与送纸辊4配合，可保证纸带的裁切张力，并以此保证裁切精度。
纸带的裁切位置可以调整。主要是通过调整调节辊2的位置来改变从纸带的位置，从而保证纸带裁切位置符合要求。
旋转的上刀辊5上面固定着上刀，下刀6固定在刀座上。上刀、下刀各有两个切纸刀刃，可以调换使用。下刀6在机器运转时可以调整。
从裁切到吸纸辊8之间设有气垫过桥。气垫使纸张与过桥7保持一定的距离，避免印品被蹭脏。
纸带被裁断后，吸纸辊8停气。纸张被制动辊9吸住，以大约纸带速度的十分之一向前输送裁好的单张纸。这时吸纸辊8又吸住后面一张纸。因为吸纸辊8速度比制动辊9高，所以吸纸辊8将后面的纸送到前面一张纸的上边和吹气嘴10的下边，在吸纸辊8右下方有抢纸牙，保证纸能从吸纸辊8上脱落，这样使裁好的单张纸呈鱼鳞状排列在吹气嘴下边。连续而来的每张纸在吹气嘴10的风压下，贴附在导纸制动辊11上。导纸制动辊为主动辊，其速度按纸前进的方向依次递减，直至最后一个导纸制动辊的速度为印刷速度的3%。为了防止呈鱼鳞状的纸张产生静电，并使其每一张活动自如，在纸张的尾端上面吹风，使纸张与纸张之间有一气垫。
收纸部分和单张纸胶印机收纸部分的机构和作用相同。纵向和横向的齐纸机构，将纸张堆放整齐。纸堆升高到一定程度便可自动下降。这种收纸机构也设有副收纸机构。在收纸台上，纸堆到一定程度时，副收纸或插辊插入，形成临时的收纸台。此时可将下边的纸堆拉走，换上新的纸台。
裁单张纸机的动力来自主机部分。主传动通过万向联轴器及齿轮箱，将动力传给裁单张纸机。裁单张纸机也可以单独由伺服电动机带动，通过无轴传动技术，保持与印刷机的同步。
无输送带裁单张纸机以气动件代替了机械件。机器在加速和减速时都不会堵纸，用吹风和制动辊代替了传送带传纸，减少了静电的产生。由于一开始吸纸辊就将纸带吸过来，所以即使较薄的纸也可以进行高速裁切收纸。
