1.给纸机

这一区段是张力控制的重要环节。主要是控制和调整纸带展开张力；消除非理想纸卷展开及机器振动和速度变化引起的张力变化；消除纸带内应力，减少纸带变形；把纸带张力波动控制在印刷允许的范围内。

（1）纸卷展开张力控制 利用纸卷轴制动装置（磁粉制动器或气动制动器）和张力传感装置，控制纸卷展开张力（详见17.6.2节，17.6.3节，17.6.4节）。在整个纸卷展开中，是否能保持稳定的张力，取决于传感系统工作是否正常和反馈信号（传感辊气缸压力、弹簧弹力）设定是否合理。制动器初始张力设定和张力传感系统的正确调整，是控制纸带张力的关键因素。

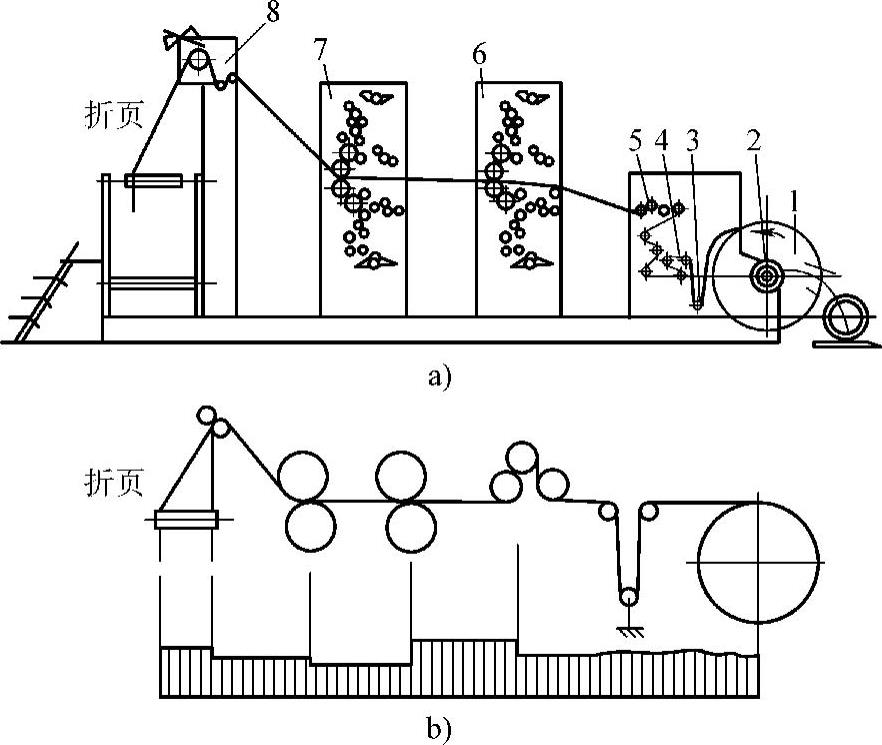

图17-40 卷筒纸双色胶印机张力控制系统和张力

a）典型穿纸路线 b）各张力区段张力变化

1—纸卷 2—磁粉制动器 3—浮动辊 4—传感系统 5—送纸辊 6—第一印刷机组 7—第二印刷机组 8—折页机

纸卷最初的张力设定，一般是根据经验或使用说明书规定设定。如果没有参考资料，可以视纸张情况、印刷速度、印刷质量要求等初步确定；经印刷试用，合适时确定下来，备以后同类印刷时张力设定参考。

（2）非理想纸卷展开及机器振动和突发张力变化的控制 主要利用浮动辊和阻尼器来控制非理想纸卷展开，以及机器振动产生的高频率张力变化和机器升速、降速、急停等引起的突发张力变化。

浮动辊和阻尼器气缸气压（弹簧弹力）的设定，以及能否始终保持良好的工作状态，是能否很好地控制高频率张力变化和突发张力变化的关键。浮动辊和阻尼器的调整应注意如下：

1）两端的气缸气压（弹簧弹力）大小应一致，以便使浮动辊能自由地浮动。

2）对于不同的纸张，浮动辊气缸气压（弹簧弹力）应作适当的调整。特别是当纸的特性变化较大时，一定要调整。用薄纸时需要减小张力，应把气缸气压（弹簧弹力）调小；反之，用厚纸时应适当调大。

3）正常情况下，浮动辊和阻尼器应经常处于浮动状态。
