2.二级张力控制

二级张力控制区段也称前张力区段，从给纸机纸带输出到第一印刷机组。二级张力控制装置包括送纸辊和传感器。二级张力控制装置，使纸带张力精度进一步提高。具体机构、作用、调整见17.7.1节。由于送纸辊和印刷机组印刷滚筒线速度的差异，其张力大于给纸张力。

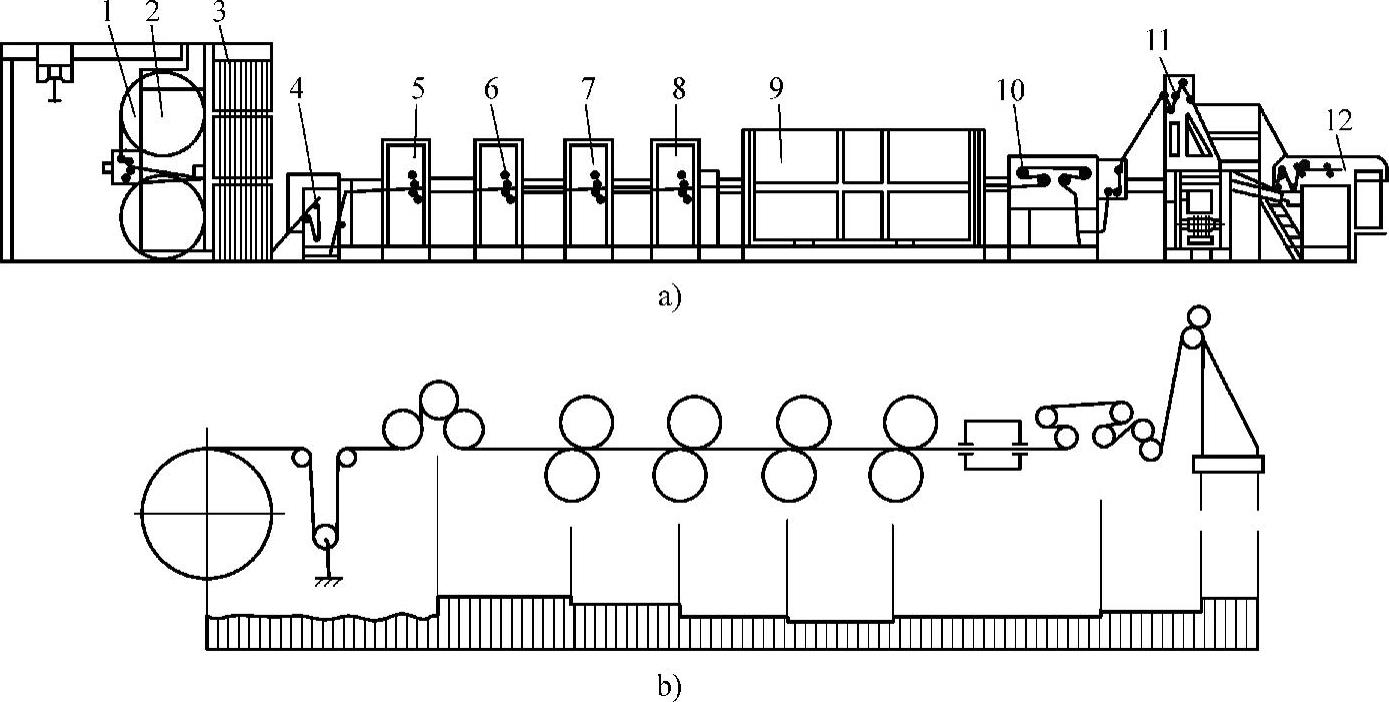

图17-41 典型水平B-B型商业卷筒纸胶印机张力控制系统和张力

a）穿纸路线及张力控制点 b）各张力区段的张力变化

1—纸卷 2—纸卷轴及制动器 3—储纸架 4—送纸机构 5—第一印刷机组 6—第二印刷机组 7—第三印刷机组 8—第四印刷机组 9—烘干箱 10—冷却装置 11—折页机 12—裁单张纸机
