DT9205A数字式万用表
数字式万用表是把连续的被测模拟电参量自动地变成断续的，用数字编码方式并以十进制数字自动显示测量结果的一种电测量仪表，它把电子技术、计算机技术、自动化技术的成果与精密电测量技术密切地结合在一起，成为仪器仪表领域中的一种新型仪表。数字式万用表具有输入阻抗高、误差小、读数直观的优点。
DT9205A数字式万用表是一种操作方便、读数精确、功能齐全、使用电池作为电源的手持袖珍式大屏幕液晶显示数字多功能表。可以用来测量电压、电流、电阻、电容、逻辑电平、二极管正向压降、晶体管hFE等数据。图1-5所示为DT9205A数字式万用表。

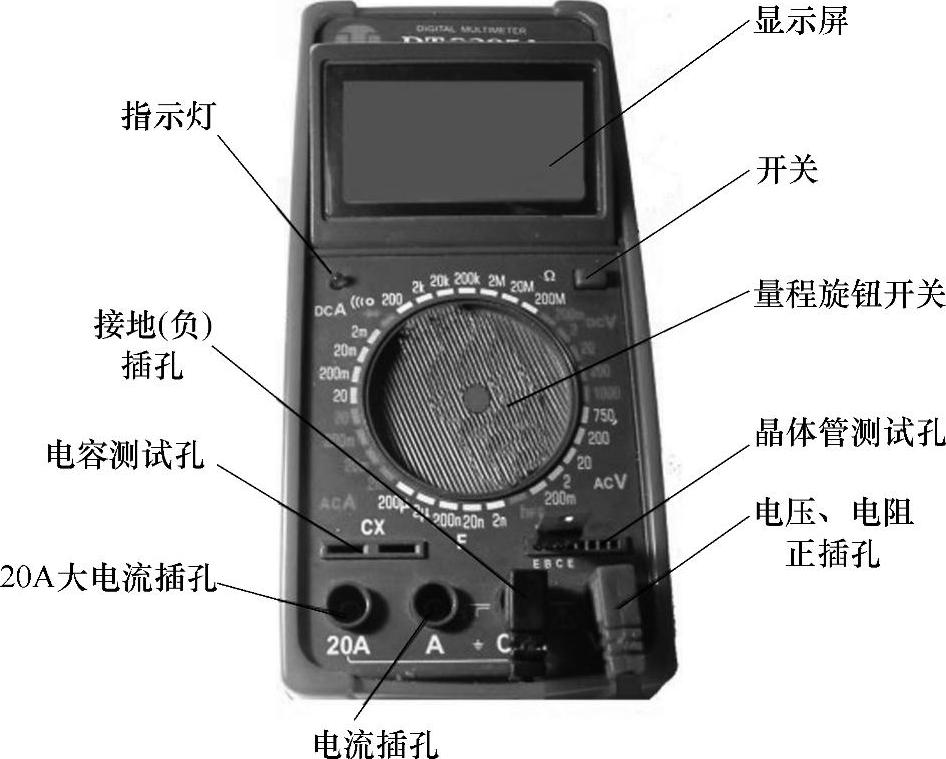

图1-5 DT9205A数字式万用表
数字式万用表与指针式万用表相比，具有以下特点：
1）采用大规模集成电路，提高了测量精度，减少了测量误差。
2）以数字方式在屏幕上显示测量值，使读数变得更直观更准确。
3）增设了快速熔断器和过电压、过电流保护装置，使过载能力进一步加强，不容易烧坏。
4）具有防磁场干扰能力，能在强磁场中使用。
5）具有自动调零、极性显示、超量程显示及低压指示功能，操作起来比较简单，没有烦琐的调零程序。
数字式万用表使用方法比较简单，不同的数字式万用表，其使用方法不尽相同。使用前，应认真阅读有关的使用说明书，熟悉电源开关、量程开关、插孔、特殊插口的作用。使用时，先开启电源开关，将黑表笔插入COM插孔，红表笔插入VΩ插孔或其相应的插孔，将量程旋钮转到相应的挡位，即可进行测量。下面介绍其使用方法：
（1）短路测量
将量程开关拨到标志二极管符号的挡位上，将红、黑表笔接在要检查的线路两端。若电阻小于50Ω，则万用表发出声音。同时，该挡也可用来进行通断测试。
（2）电阻的测量
将黑表笔插入COM插孔，红表笔插入VΩ插孔，数字式万用表的红表笔极性为正极（即表内电流流出端），黑表笔为负极（表内电流流入端），与指针式万用表正好相反（黑表笔为表内电流流出端，红表笔为表内电流流入端），将功能开关置于所需量程上，将测试笔跨接在被测电阻上。当输入开路时，会显示过量程状态“1”，如果被测电阻超过所用量程，也会指示出过量程状态“1”，提示操作者要用高挡量程。在合适的量程下即可显示数值。注意，读数时应等显示数不再跳变时再读，但被测电阻在1MΩ以上时，需数秒后才能稳定读数，对于高电阻测量，这是正常的。在实际应用中经常用到R+、R-等参数项，对于此参数项，应首先确定是采用哪一种万用表测试的，对于指针式万用表，R+表示用黑表笔接被测对象，对于数字式万用表，则表示用红表笔接被测对象。
用数字式万用表检测在线电阻时，需确认被测电路已关掉电源，同时已放完电方能进行测量。当采用200M量程进行测量时，即使将两表笔短接，其读数不为0，而为1.0，这也是正常现象，此读数是该表一个固定的偏移值，也即误差值。如被测电阻为150MΩ时，读数为151.0，正确的阻值是显示减去1.0，即（151.0-1.0）MΩ=150MΩ。
（3）交、直流电压的测量
根据需要将量程开关拨至DCV（直流）或ACV（交流）的合适量程，红表笔插入VΩ孔，黑表笔插入COM孔，并将表笔与被测线路并联，即显示读数。
（4）交、直流电流的测量
将量程开关拨至DCA（直流）或ACA（交流）的合适量程，红表笔插入A孔（＜200mA时）或20A孔（＞200mA时），黑表笔插入COM孔，并将万用表串联在被测电路中即可显示电流数字。并且在测量直流电流时还会显示正、负极性，这也是数字式万用表的优点所在。
（5）二极管的测量
数字式万用表设置了专用的二极管测试挡，测量二极管时，把转换开关拨到有二极管符号指示的挡位上。红表笔接正极，黑表笔接负极。对于硅二极管来说，应有0.4～0.8V的数字显示，对于锗二极管来说，则有0.2～0.3V的数字显示。若把红表笔接负极，黑表笔接正极，表的读数应为“1”。
（6）电容的测量
数字式万用表设置了专用的电容插孔，测量电容时，把转换开关拨到有被测电容容量的量程范围，不用表笔，屏幕上会直接显示电容的容量值。如不显示或显示异常，则说明被测电容不良。如测量2E473J电容的电容值，将量程开关旋到200n挡，将电容插入CX插孔内，此时显示屏将显示电容量，如图1-6所示。
（7）hFE的测量
数字式万用表设置了专用的晶体管hFE测试插孔，测量hFE时，把转换开关拨到hFE。不用表笔，在弄清楚被测管的极性和引脚顺序后，将被测晶体管插入相应的插孔内，屏幕上会直接显示hFE值。如测量A931的hFE值，将该管插入PNP插座中的B、C、E插孔内，显示屏则直接显示hFE的大小，如图1-7所示。

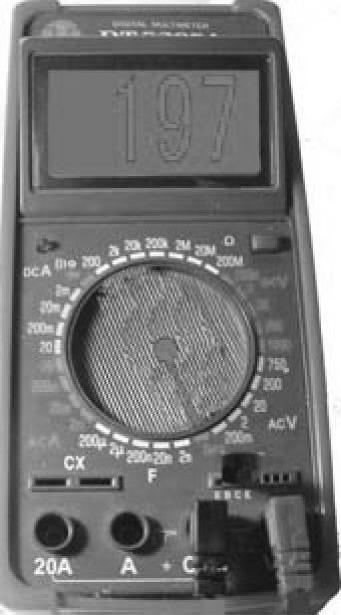

图1-6 用数字式万用表测量电容
图1-7 测量晶体管的hFE值
用数字式万用表进行微波炉检测时，应注意以下事项：
1）要根据测试项目选择插孔或转换开关的位置，由于使用时测量电压、电流和电阻等交替地进行，一定不要忘记换挡。
2）注意检查数字式万用表电池的电量，将数字式万用表的电源开关按下，如果电池电量不足，则显示屏左上方会出现电池符号，此时应更换表内电池。
3）数字式万用表表笔插孔旁有△符号，这是警告操作者要留意测试电压和电流不要超出范围。
4）对于数字式万用表来说，切不可用测电阻、电流挡测量电压，如果用直流电流或电阻挡去误测交流220V电源，则万用表会立刻烧毁。
5）数字式万用表红、黑两根表笔的位置不能接反、接错，反之，会出现测试错误或判断失误。当误用交流电压挡去测量直流电压，或者误用直流电压挡去测量交流电压时，显示屏将显示“000”，或低位上的数字出现跳动现象。
