微波输出的测量技巧

微波输出的测量通常运用IEC标准检测步骤对磁控管的输出功率进行测定，但因IEC标准检测方式颇为复杂，故采用下述简易方法完成测试：

测试用具有1L容量的烧杯，玻璃温度计，手表或秒表。

注意：在运转状态下测试线路电压，电压过低将会降低磁控管的输出功率。尽可能准确地读出温度和准确掌握加热时间。其具体测量步骤如下：

步骤一：在烧杯中注入1L自来水，使用温度计搅动杯中的水并准确记录烧杯温度（T1）。

步骤二：把烧杯放在玻璃盘正中，并将微波炉设置为高功率状态，进行整1min的加热。

步骤三：再次搅动杯中的水，读出此时的温度（T2）。

步骤四：高功率作业状态下，各种型号的微波炉的正常温度上升值见表3-2。

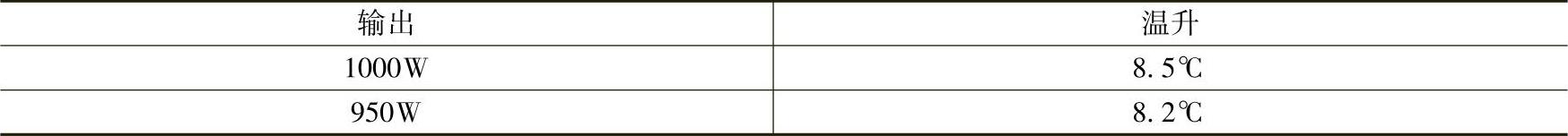

表3-2 各种型号的微波炉的正常温度上升值
