（四）【机型现象】LG MG-5005DV微波炉，通电后炉灯亮，转盘转动，但不能加热食物
【快速判断】出现此故障应按以下步骤进行判断：
1）首先检查高压电容器是否损坏。若高压电容器无异常，则加电试机，按启动键，观察是否可听到继电器的“嗒嗒”声。
2）若能听到继电器的“嗒嗒”声，说明是微波发生电路有故障。则断电后将高压电路部分放电，用万用表测高压变压器二次侧高压绕组电阻值是否正常。
3）若高压变压器二次侧高压绕组电阻值为无穷大（正常应为100Ω左右），则说明高压绕组已开路。
实际维修中因高压绕组开路而引起此类故障较为常见。【要点点拨】

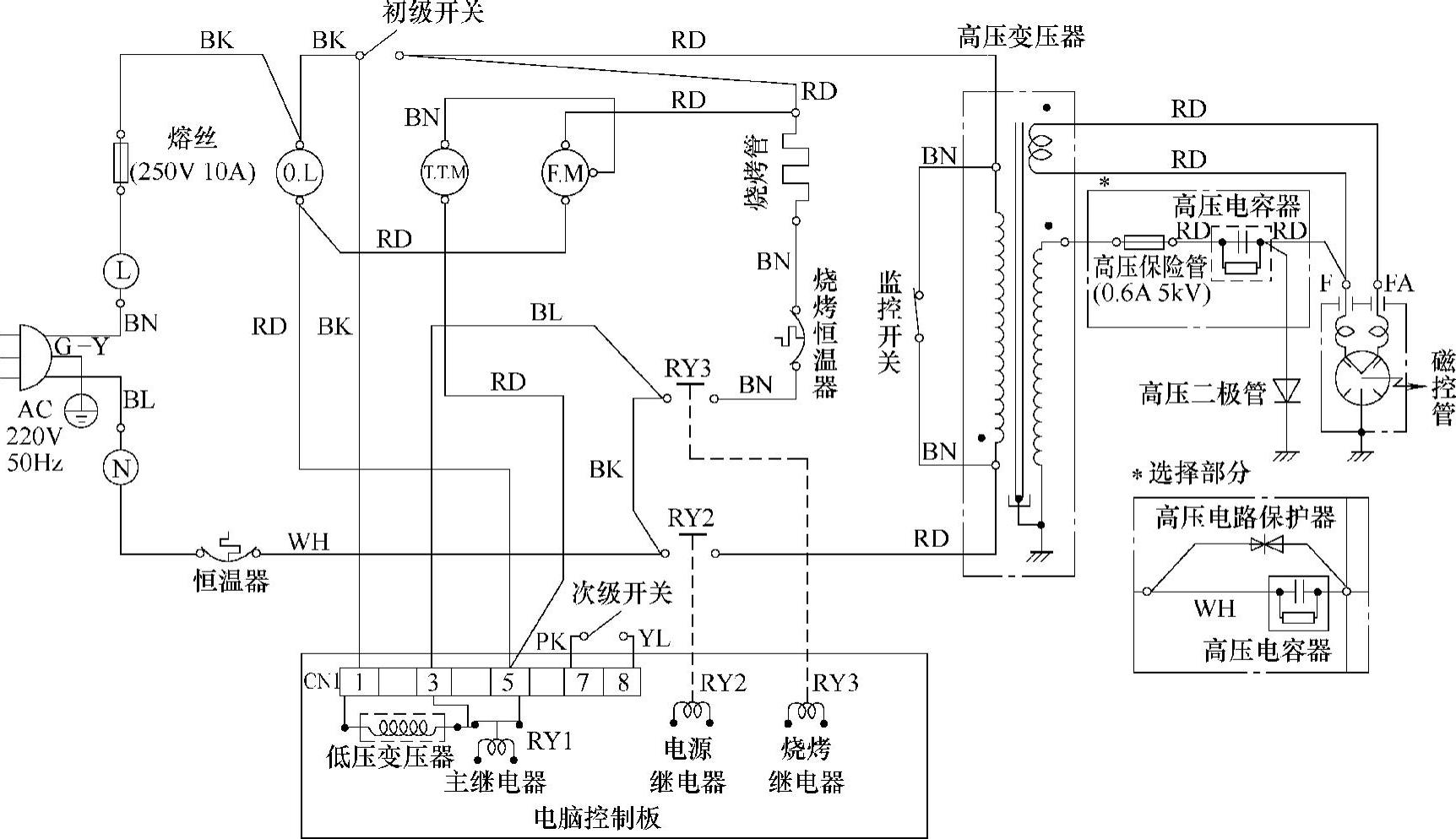

LG MG-5005DV微波炉电气原理图如图5-1所示。
图5-1 LG MG-5005DV微波炉电气原理图
∗注：炉门打开时0.L：炉灯T.T.M：转盘电动机F.M：风扇电动机BN=棕色线RD=红色线PK=粉红色线BL=蓝色线YL=黄色线WH=白色线BK=黑色线G-Y=黄绿色线
