（十九）【机型现象】格兰仕WD800TL23-K3微波炉，加热未完成即自动停机
【快速判断】出现此故障应按以下步骤进行判断：
1）首先检查箱内进、排气管是否存在堵塞现象。若箱内进、排气管未堵塞，则检查箱内空气导管是否堵塞。
2）若空气导管畅通，则检查冷却风扇是否正常；若冷却风扇不转，则检查风扇电动机是否正常。
实际维修中因风扇电动机异常而引起此类故障较为常见。

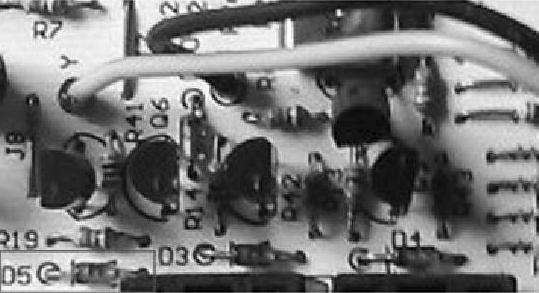

图5-28 二极管D5
【要点点拨】

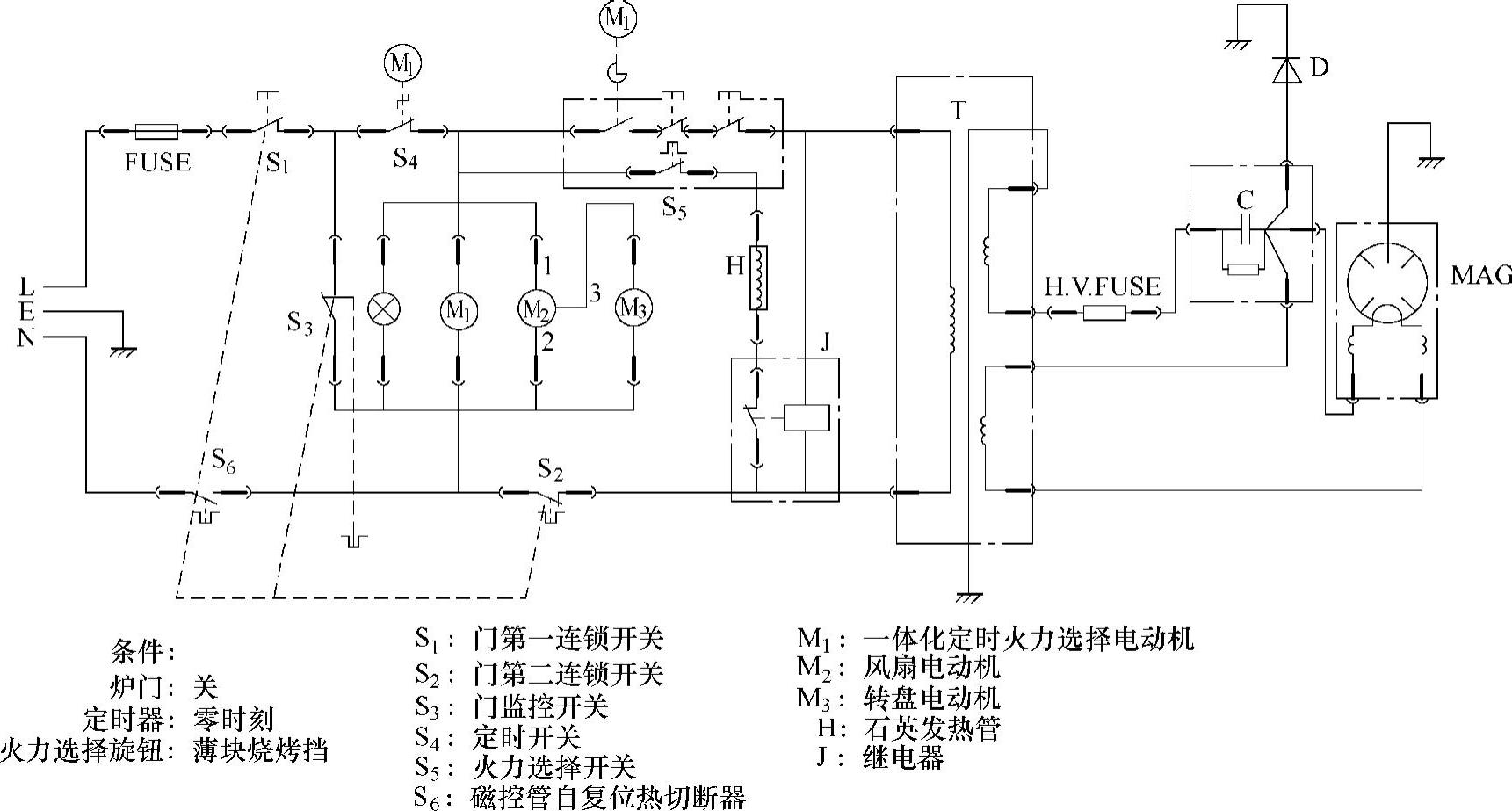

格兰仕WD800TL23-K3微波炉电路参考图如图5-29所示。
图5-29 格兰仕WD800TL23-K3微波炉电路参考图
