（二十三）【机型现象】格兰仕WG700CTL20-K6微波炉，按“启动”键偶尔能启动，主继电器反复动作，其他键操作正常
【快速判断】出现此故障应按以下步骤进行判断：
1）首先检查CPU㉚脚+5V供电电压是否正常。若CPU㉚脚+5V供电电压正常，则检查CPU⑦脚复位电压是否正常。
2）若CPU⑦脚复位电压正常，则检查CPU②脚与③脚时钟振荡电压是否正常。
3）若CPU②脚与③脚时钟振荡电压正常，则检查CPU㉕脚门检测电压是否正常（正常应在门开时约为4.45V，门关时约为4.25V）。
4）若CPU㉕脚电压正常，则检查CPU⑥脚、⑪～⑯脚、㉖～㉘脚键控电压是否正常。
5）若CPU⑥脚、⑪～⑯脚、㉖～㉘脚键控电压正常，则检查晶体4.19MHz是否损坏。
实际维修中因晶体4.19MHz损坏而引起此类故障较为常见。
【要点点拨】

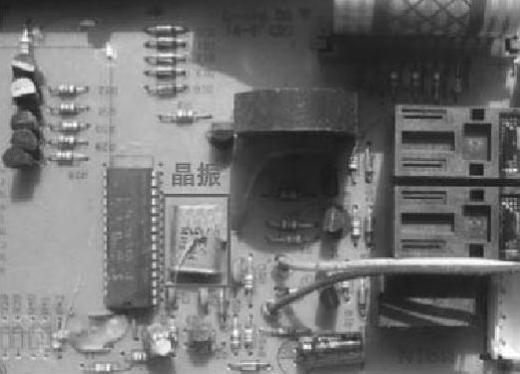

格兰仕WG700CTL20-K6微波炉主控板部分截图如图5-34所示。
图5-34 格兰仕WG700CTL20-K微波炉主控板部分截图
