（四十七）【机型现象】海尔MZS-2380MG微波炉，炉内灯泡通风口无热量排出
【快速判断】出现此故障应按以下步骤进行判断：
1）首先检查电源电压是否较低。若电源电压正常，则检查磁控管灯丝电路接线是否开路或松脱。
2）若磁控管灯丝电路接线无异常，则检查磁控管是否老化。
3）若磁控管正常，则检查高压二极管是否击穿。
4）若高压二极管良好，则检查高压电容器、高压保险管、高压变压器及磁控器是否损坏。
实际维修中因高压二极管击穿而引起此类故障较为常见。
【要点点拨】

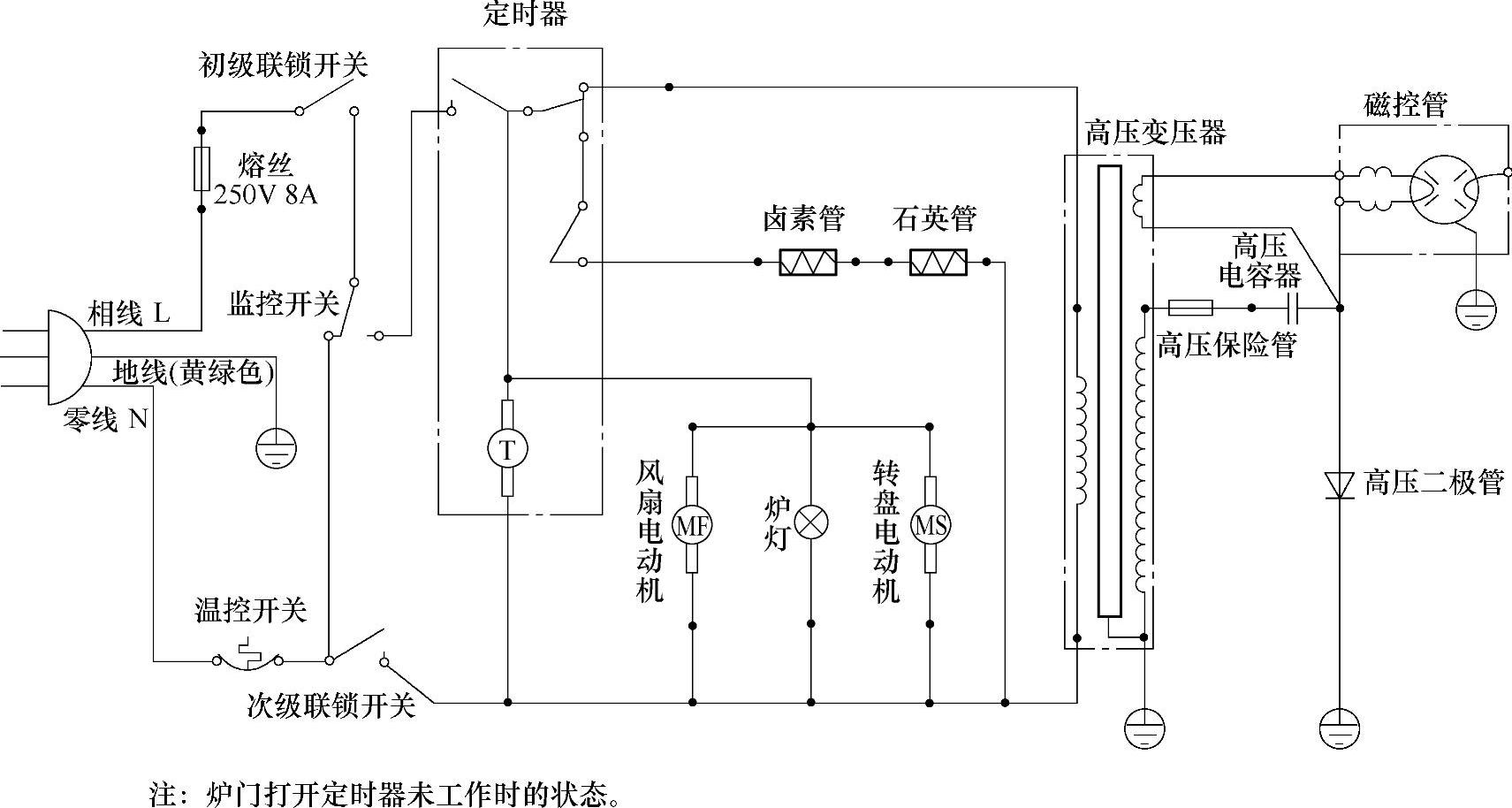

海尔MZS-2380MG微波炉电气原理图如图5-52所示。
图5-52 海尔MZS-2380MG微波炉电气原理图
