（十五）【机型现象】美的KD23B-C5微波炉，无显示
【快速判断】出现此故障应按以下步骤进行判断：
1）首先检查电脑板上电压是否正常。若电脑板电压正常，则检查数码管控制电路是否正常。
2）若数码管控制电路正常，则检查数码管控制晶体管、电阻是否损坏。
3）若数码管控制晶体管、电阻正常，则检查主芯片（HT48C30A）是否损坏。
实际维修中因数码管本身损坏而引起此类故障较为常见。

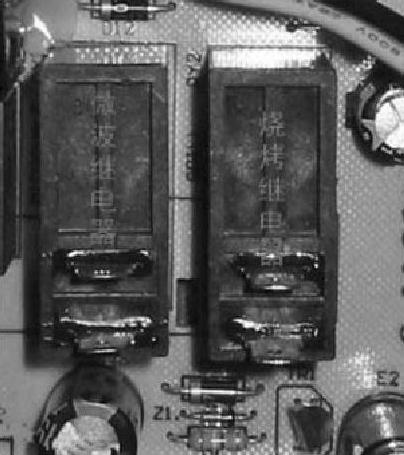

图5-56 微波继电器与烧烤继电器

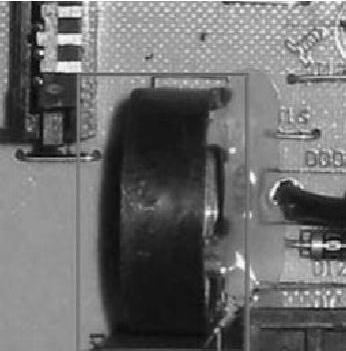

图5-57 蜂鸣器
【要点点拨】
美的KD23B-C5微波炉数码控制电路图如图5-58所示。
