【快速判断】出现此故障应按以下步骤进行判断：
1）首先检查炉灯是否正常。若炉灯正常，则检查风扇是否损坏。
2）若风扇正常，则检查高压变压器是否损坏。
3）若高压变压器正常，则检查高压二极管是否损坏。
4）若高压二极管正常，则检查磁控管是否有问题。
实际维修中因高压二极管损坏而引起此类故障较为常见。

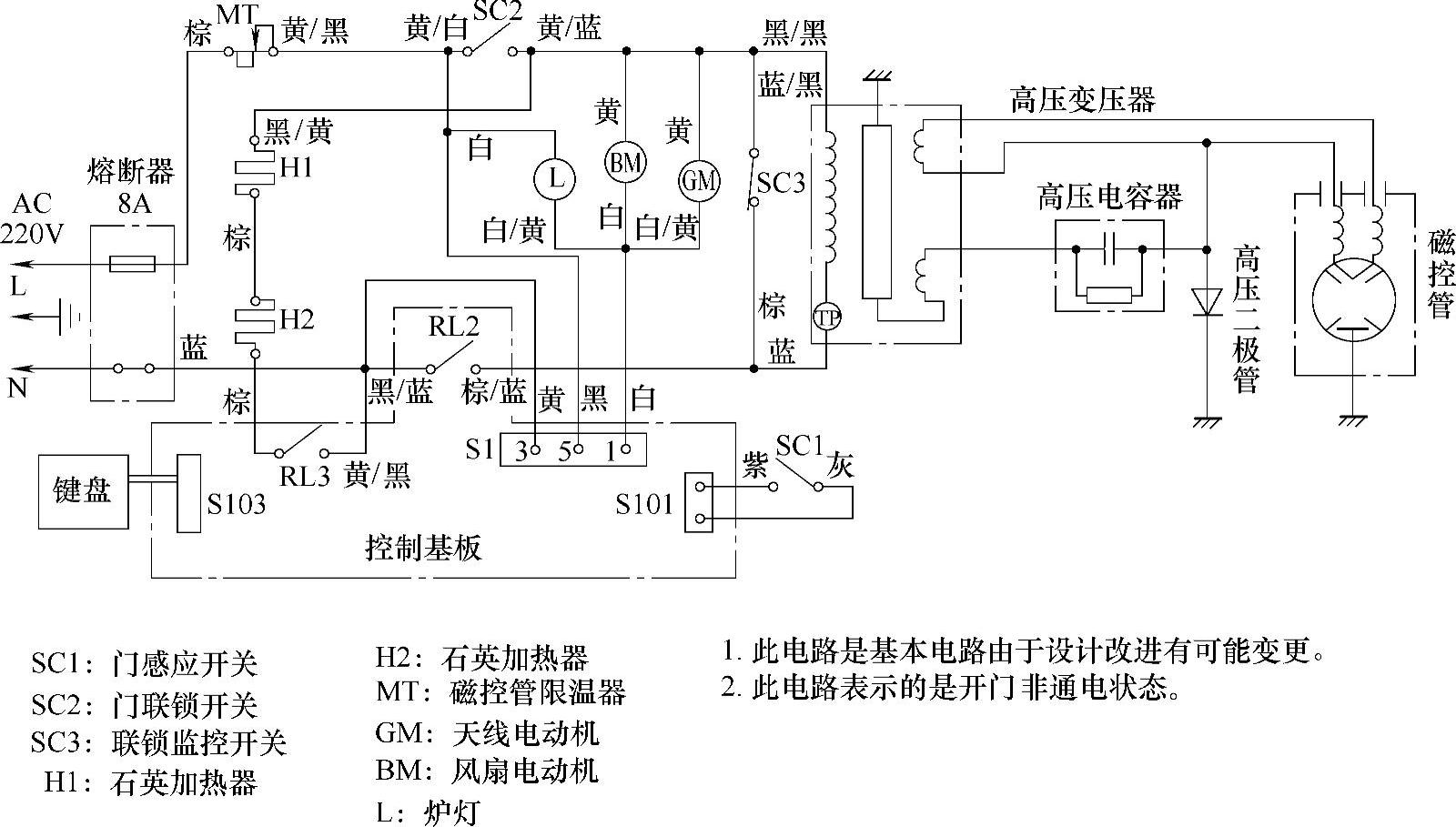

三洋EM-209EB1微波炉电路原理图如图5-65所示。
图5-65 三洋EM-209EB1微波炉电路原理图
