（四）【机型现象】松下NN-GD557M微波炉，不接受指令输入
图5-77 松下NN-CS596A微波炉电气原理图

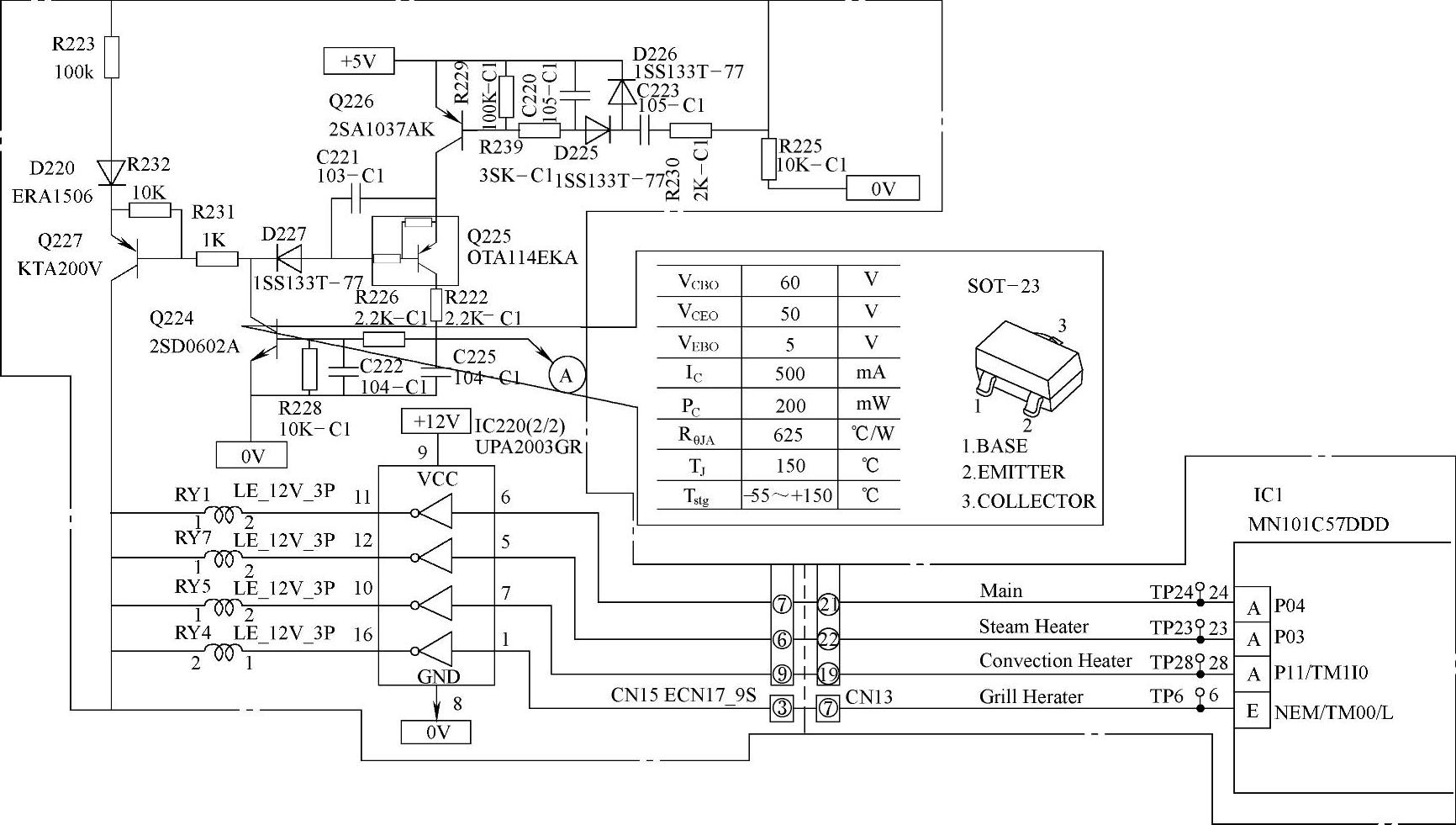

图5-78 Q224（2SD0602A）相关电路截图
【快速判断】出现此故障应按以下步骤进行判断：
1）首先检查指令输入顺序是否有误。若指令输入顺序正确，则检查薄膜键盘与数据程序电路的连接是否断开或松动。
2）若薄膜键盘与数据程序电路的连接良好，则检查薄膜键盘是否短路或松动。
3）若薄膜键盘良好，则检查数据程序电路是否损坏。
实际维修中因数据程序电路损坏而引起此类故障较为常见。
【要点点拨】

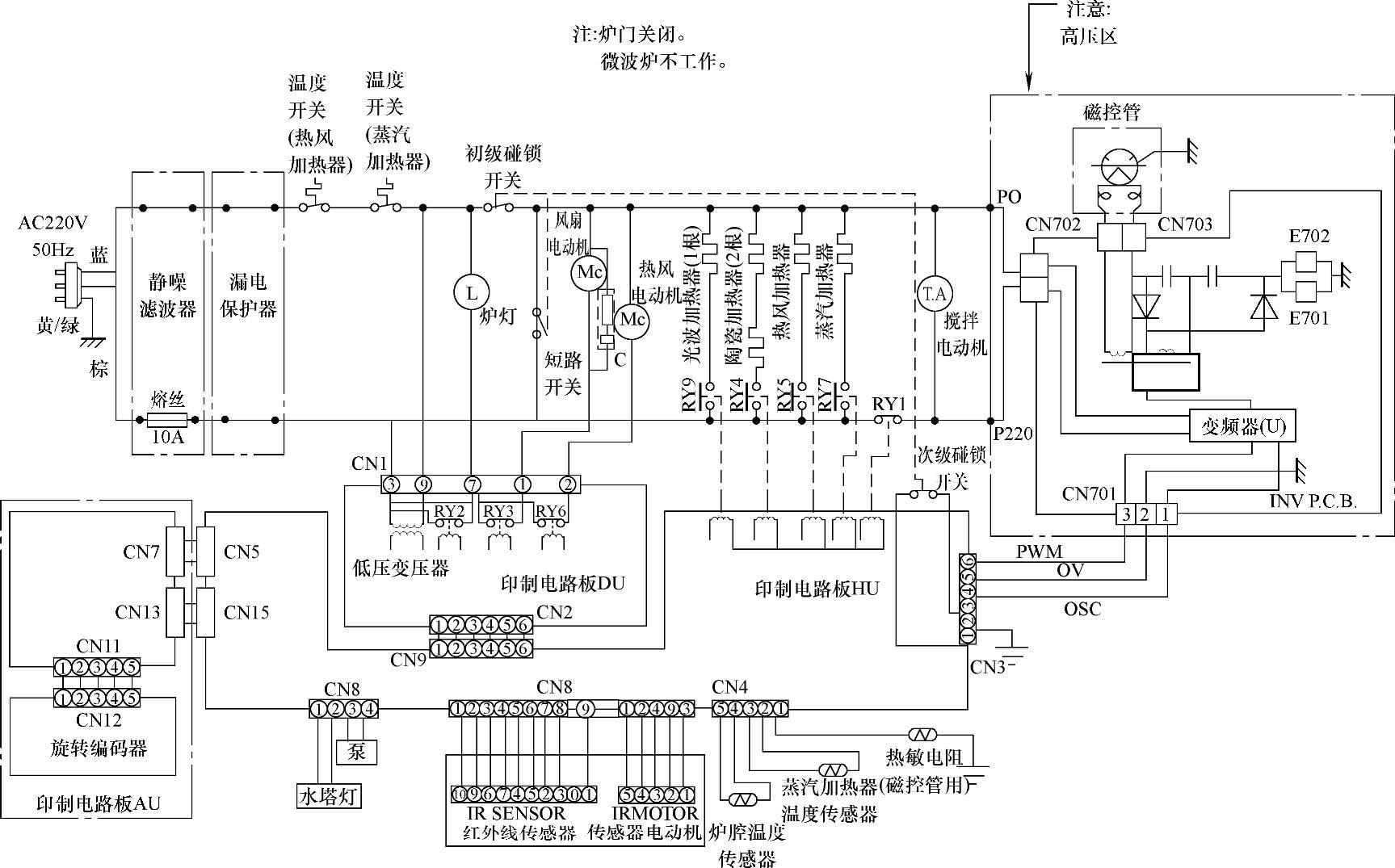

松下NN-GD557M微波炉电气原理图如图5-79所示。
图5-79 松下NN-GD557M微波炉电气原理图
