（五十八）【机型现象】松下NN-S3242WF微波炉，程序设置完并按“开始”键后，继电器A不工作
【快速判断】出现此故障应按以下步骤进行判断：
1）首先在工作状态下检查IC1①脚电压是否正常。若IC1①脚电压异常，则检查IC1本身是否不良。
2）若IC1良好，则将Q225基极与集电极短路，观察继电器A是否工作；若继电器A仍不工作，则检查继电器A（RY2）本身是否损坏。
3）若继电器A工作，则检查Q225是否击穿。
实际维修中因IC1（MN101C78A）损坏而引起此类故障较为常见。
【要点点拨】
MN101C78A各引脚功能见表5-4，供维修时参考。

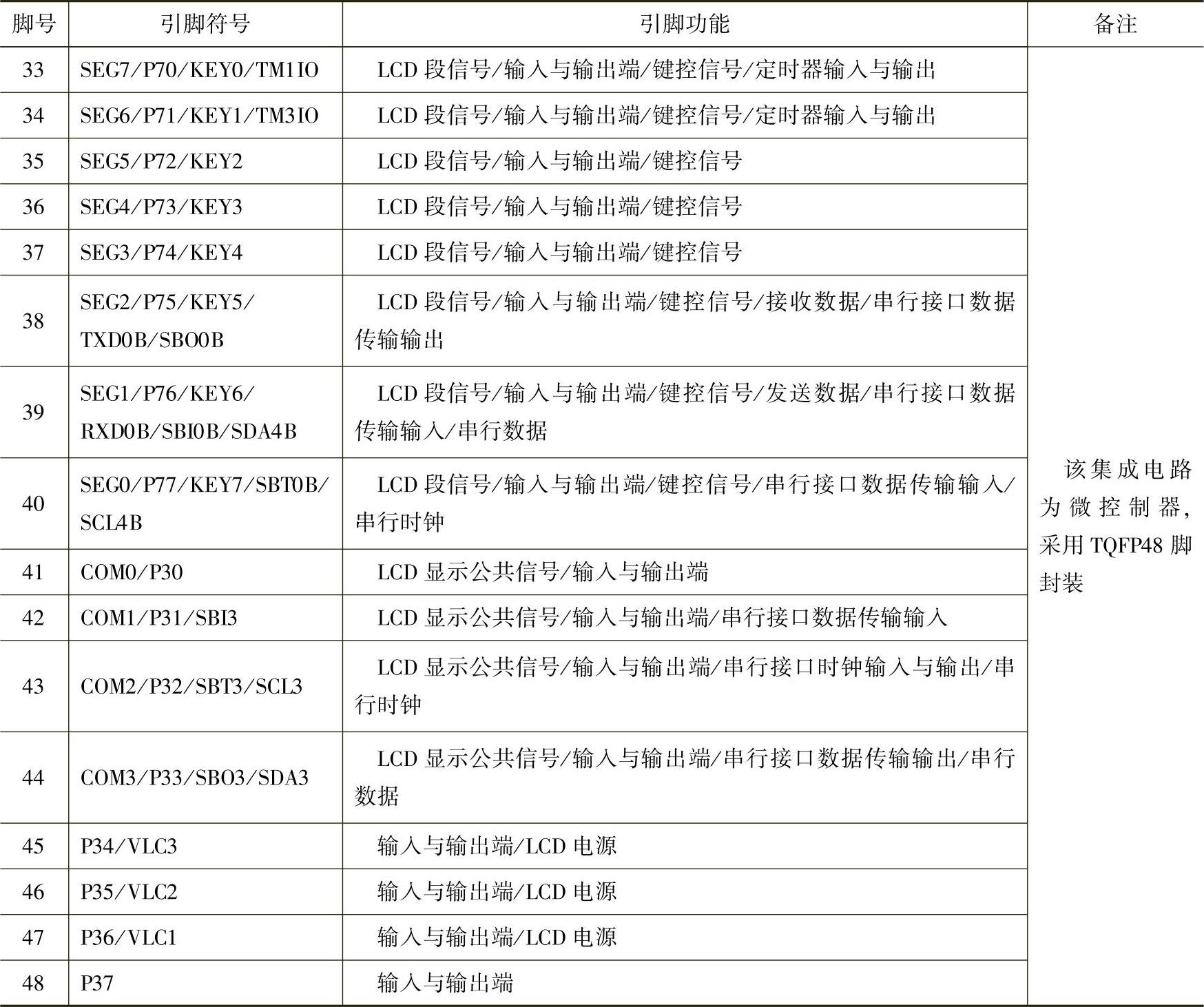

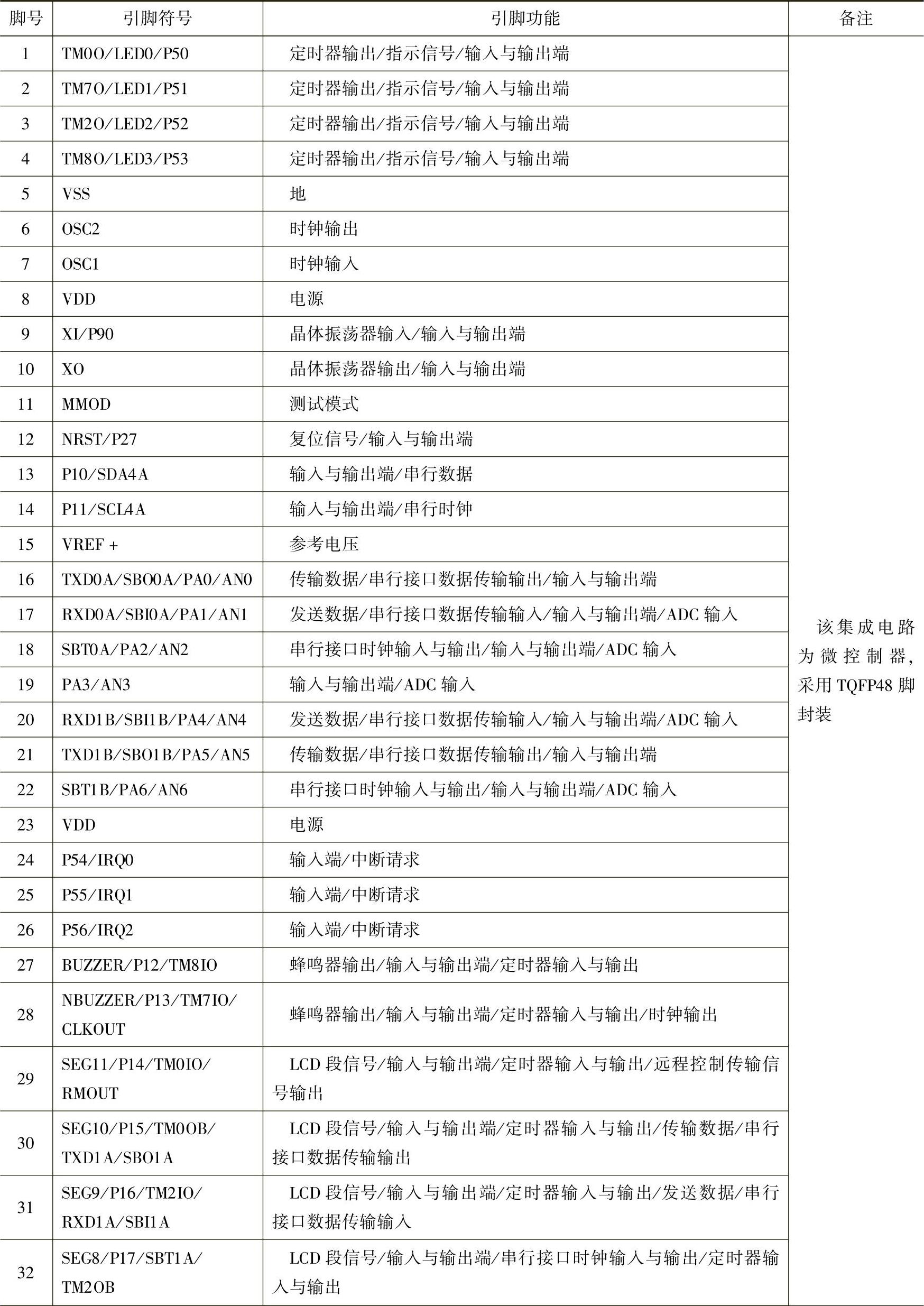

表5-4 MN101C78A各引脚功能
（续）
