（十九）【机型现象】夏普R-4A68微波炉，通电后能工作，但微波输出功率不足
【快速判断】出现此故障应按以下步骤进行判断：
1）首先检查磁控管是否损坏。若磁控管良好，则检查高压变压器是否损坏。
2）若高压变压器良好，则检查高压二极管是否击穿。
3）若高压二极管良好，则检查高压电容器是否正常。
4）若高压电容器正常，则检查控制面板、继电器是否损坏。
5）若控制面板、继电器良好，则检查高压线是否正常。
6）若高压线正常，则检查是否误操作。
实际维修中因高压变压器损坏而引起此类故障较为常见。
【要点点拨】

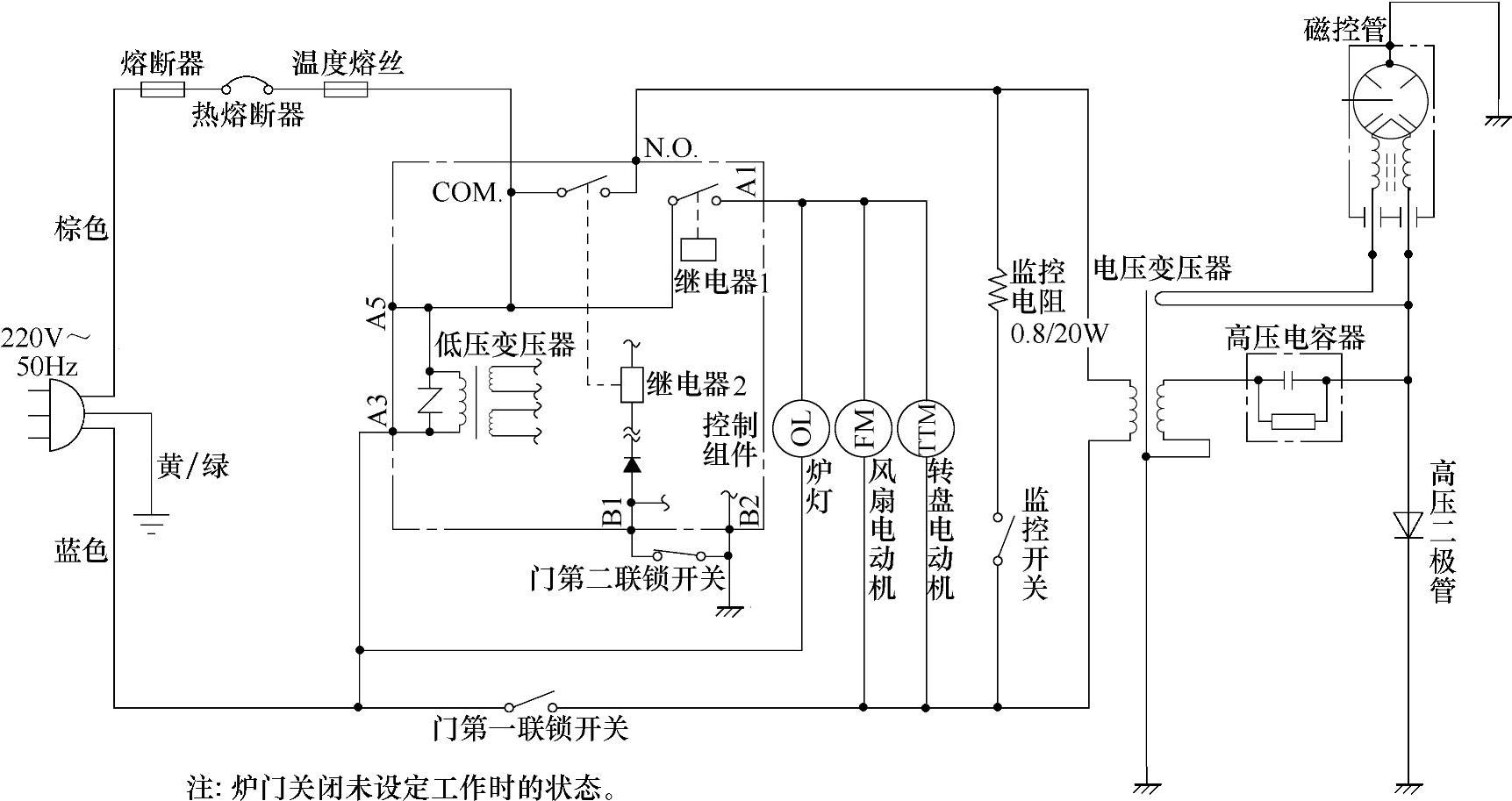

夏普R-4A68微波炉电气原理图如图5-121所示。
图5-121 夏普R-4A68微波炉电气原理图
