1.1.4  双向车载充电器电气参数与端子定义

2025年09月26日
版权

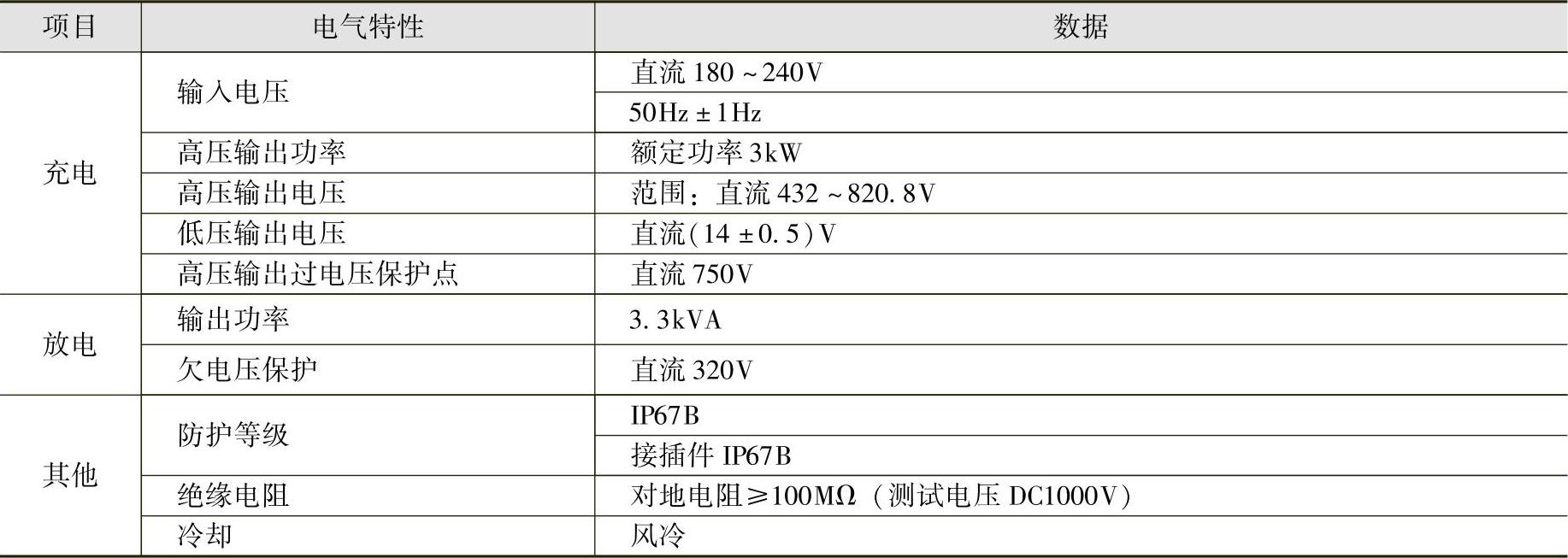

1.1.4 双向车载充电器电气参数与端子定义

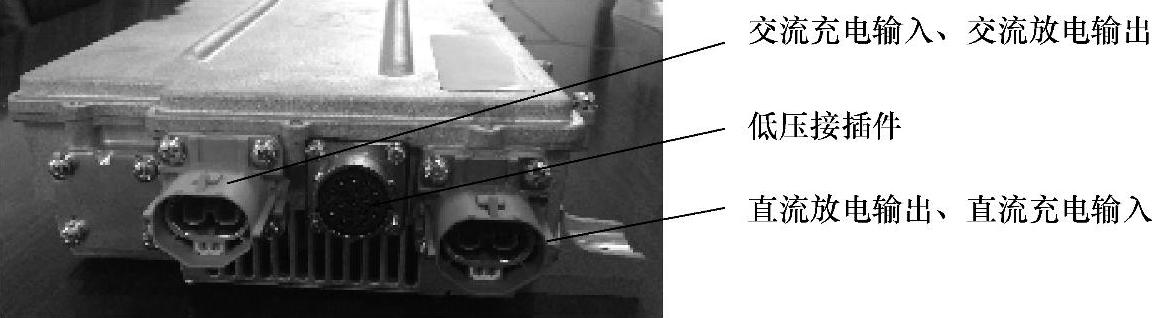

车载充电机接插件位置如图1-4所示。


图1-4 车载充电机接插件位置

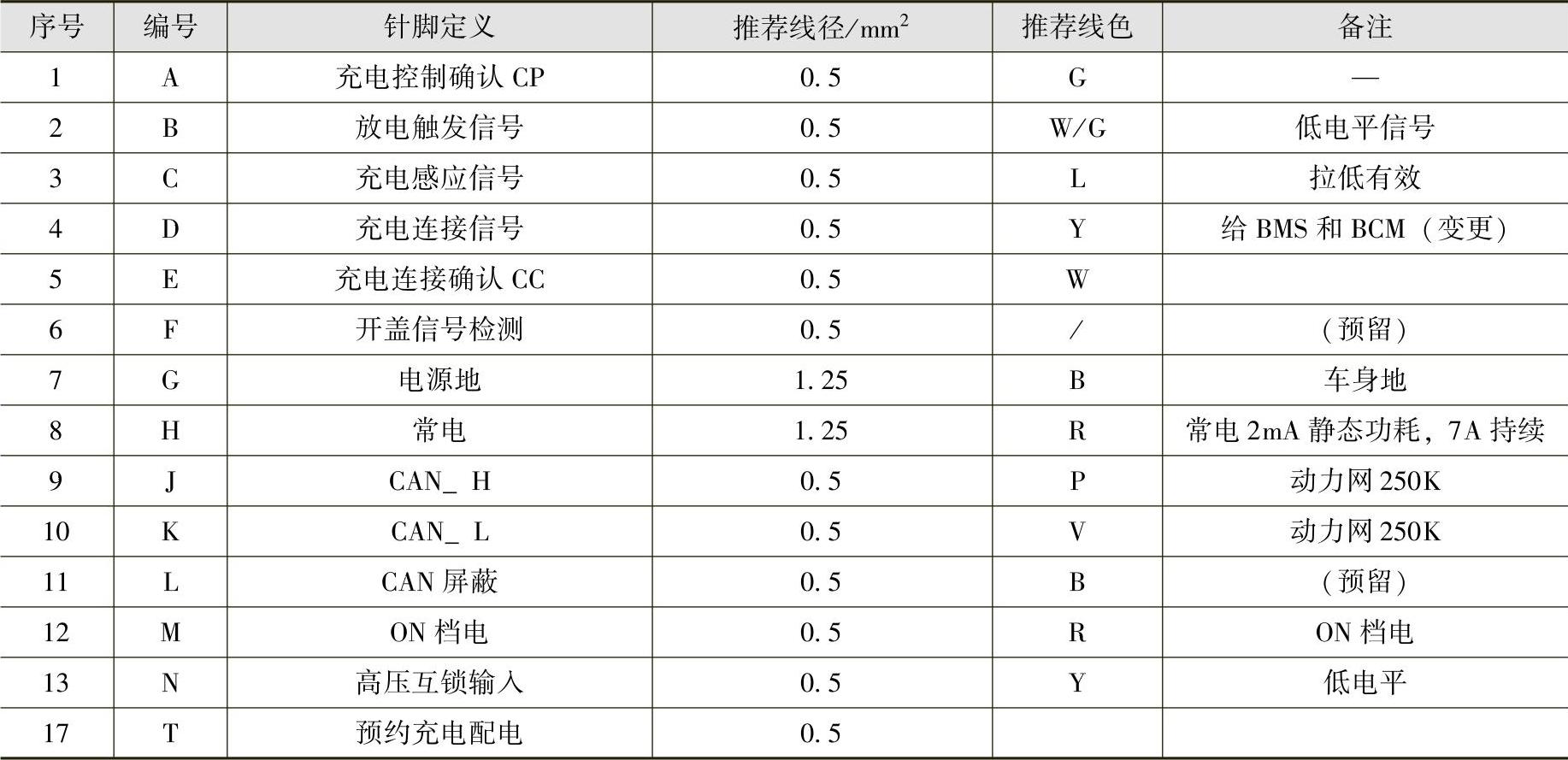

低压接插件针脚定义

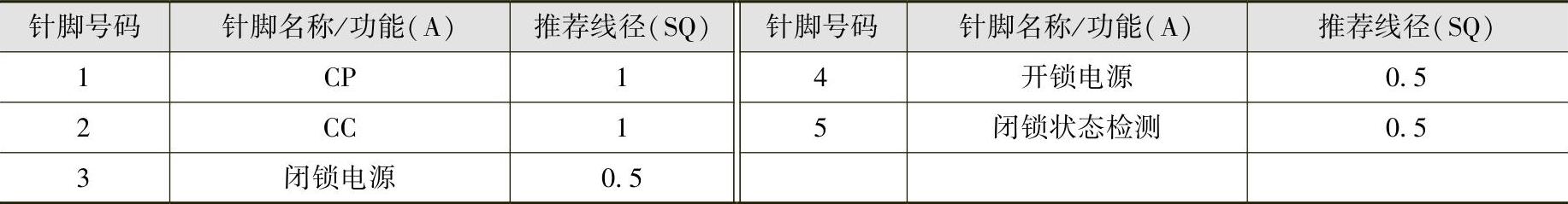

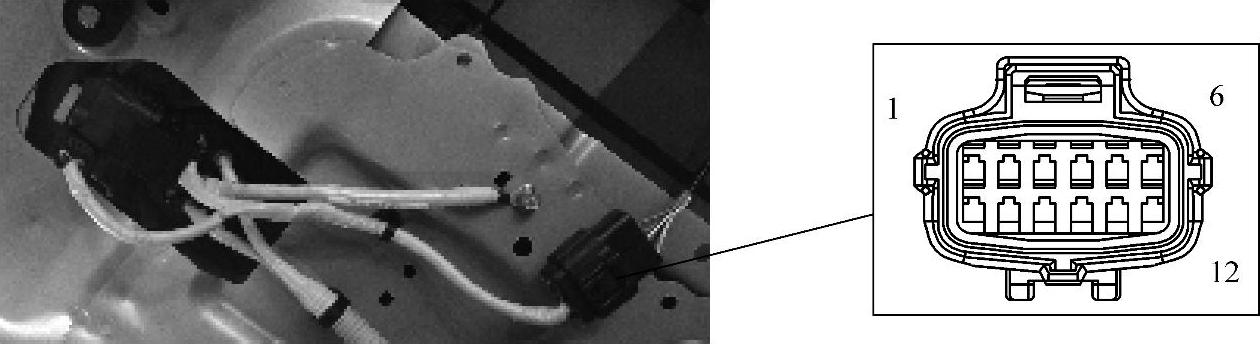

车载充电机充电口侧针脚分布如图1-5所示。


图1-5 充电口侧针脚分布
