1.1.9 熔丝与继电器盒数据

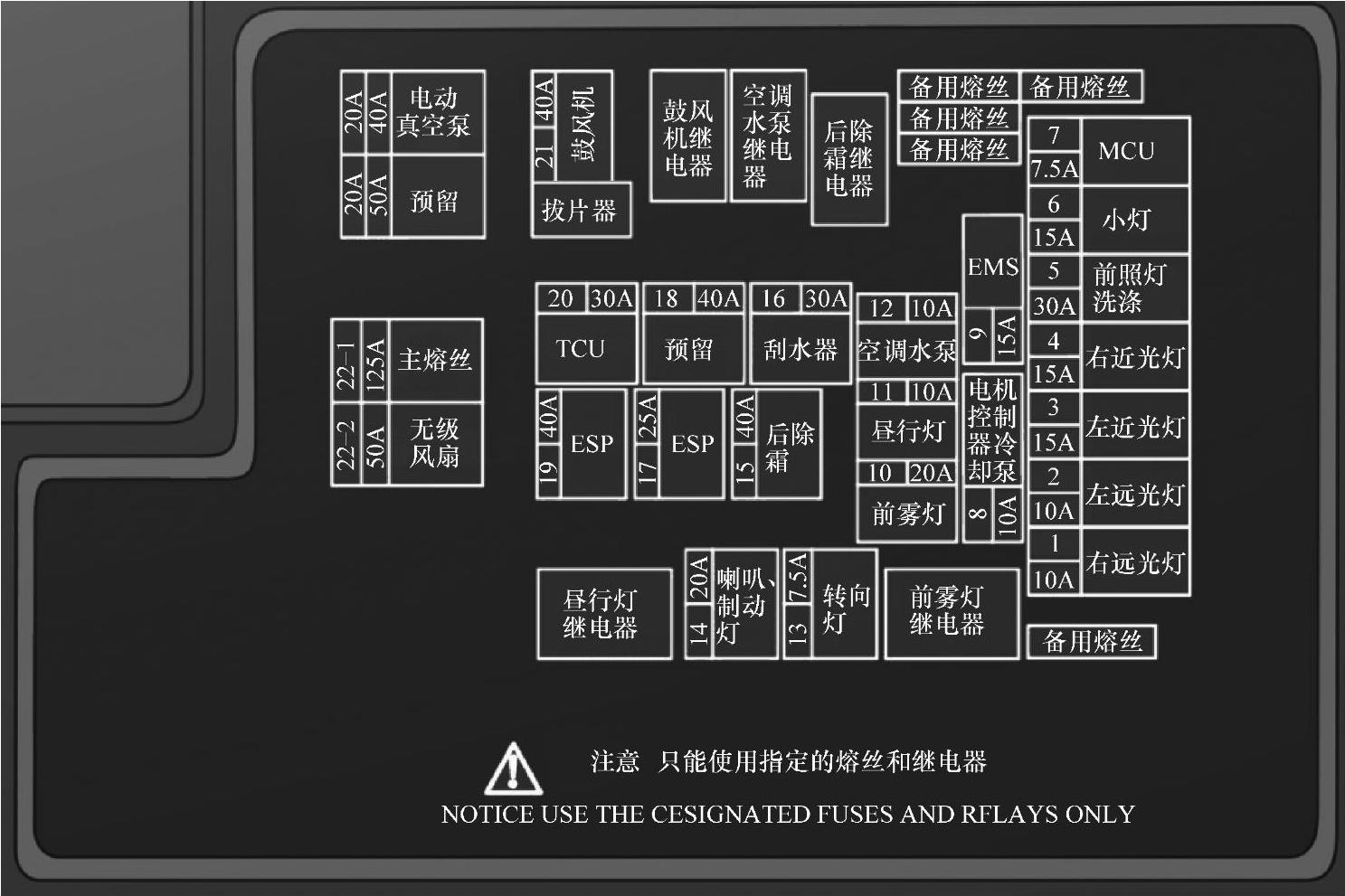

前舱熔丝盒如图1-8所示。

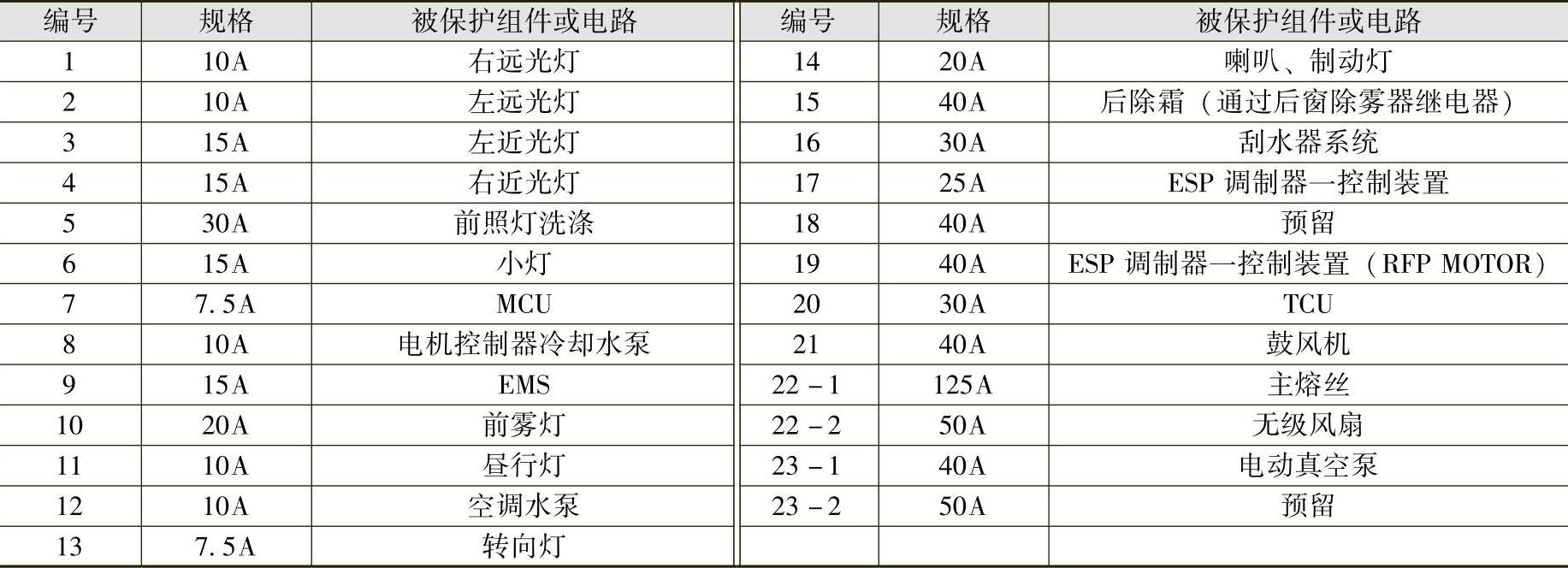

图1-8 前舱熔丝盒


仪表板熔丝盒如图1-9、图1-10所示。

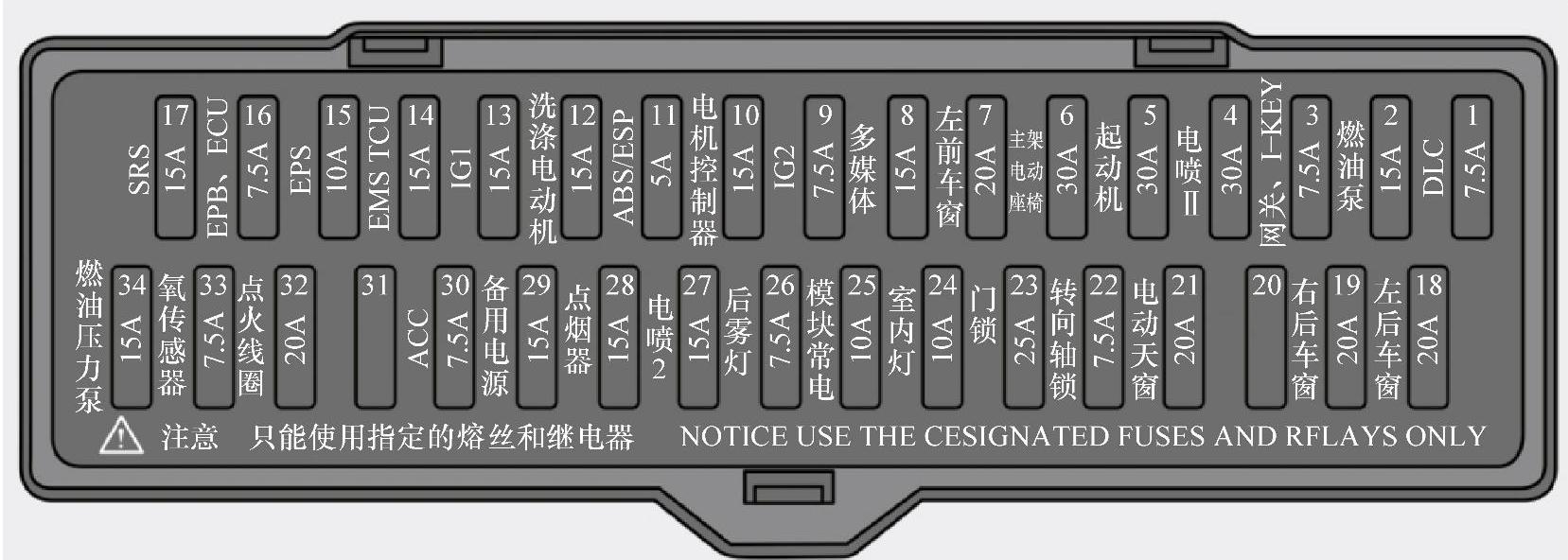

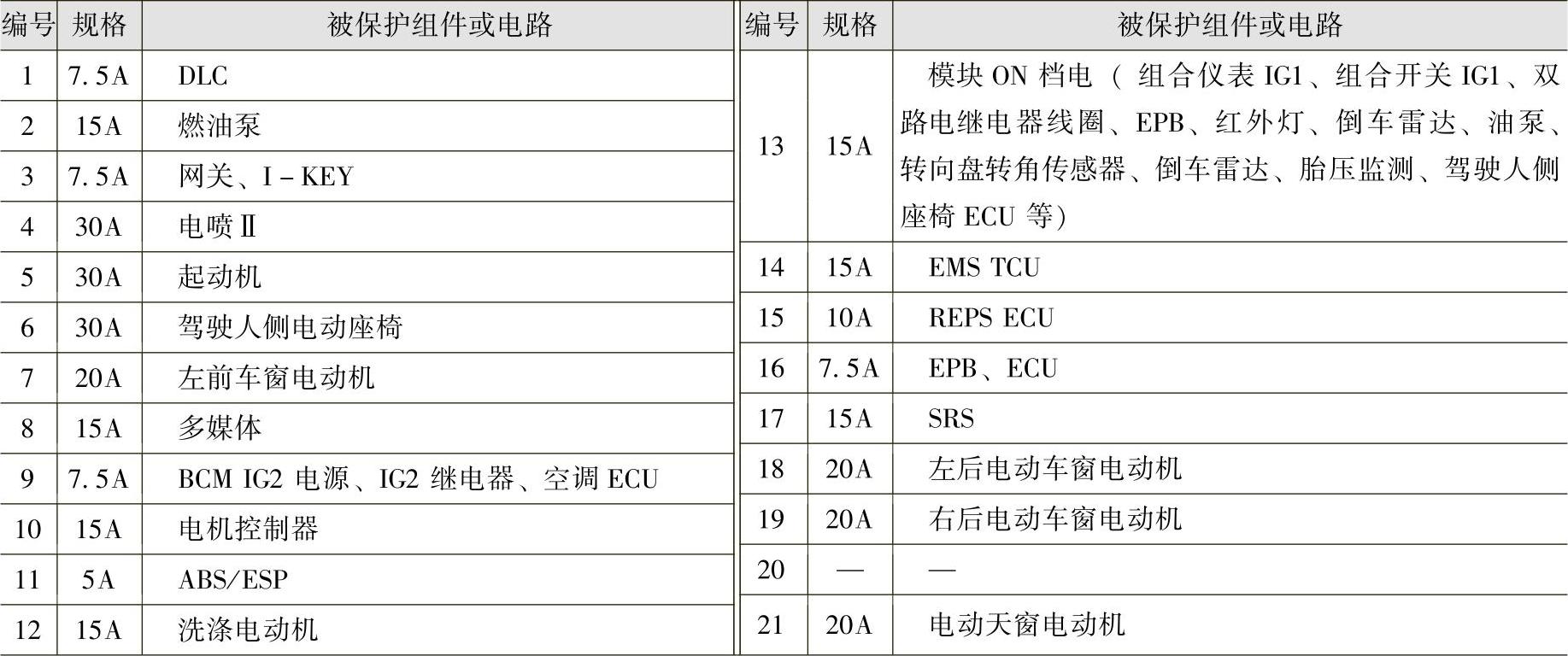

图1-9 仪表板熔丝盒

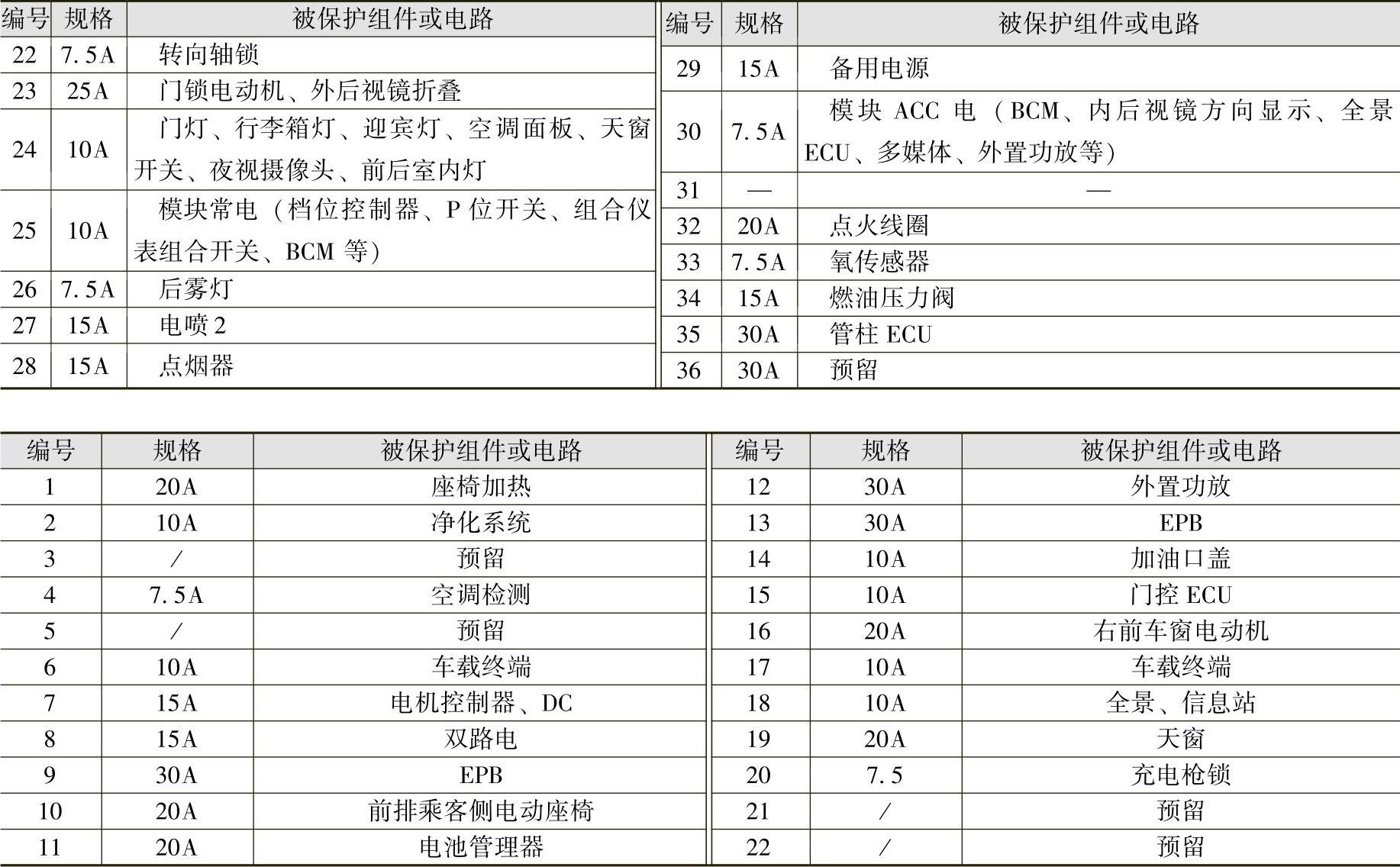

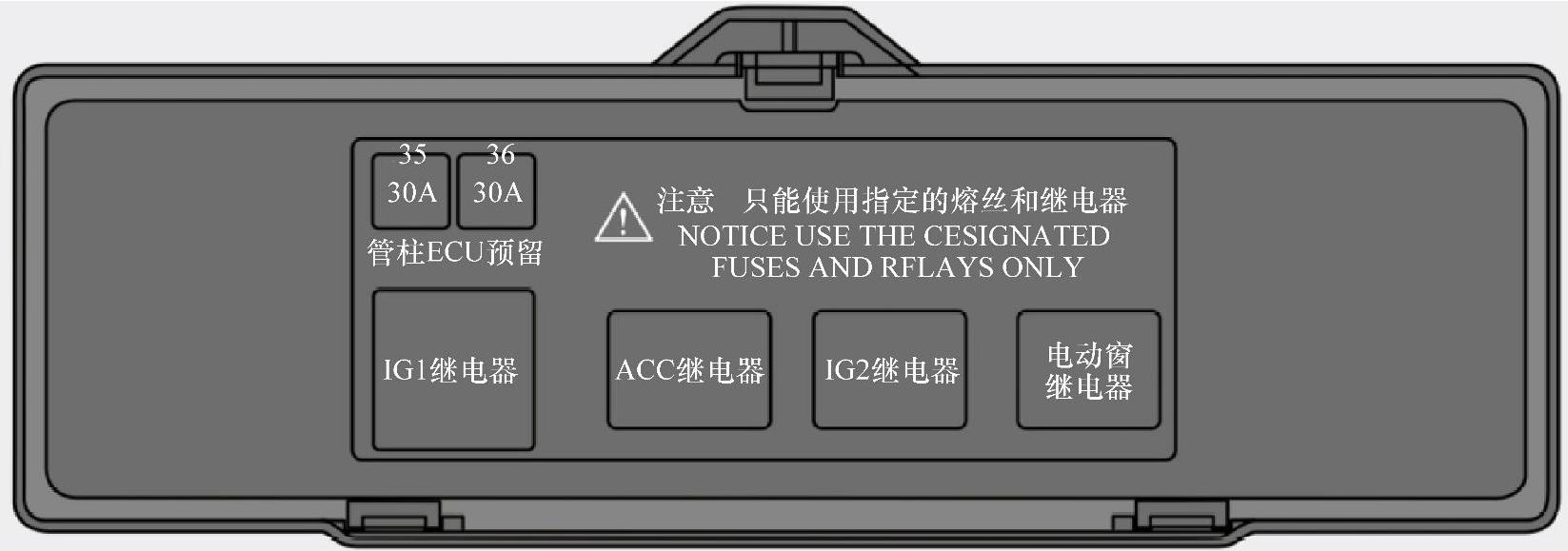

图1-9 仪表板熔丝盒（续）

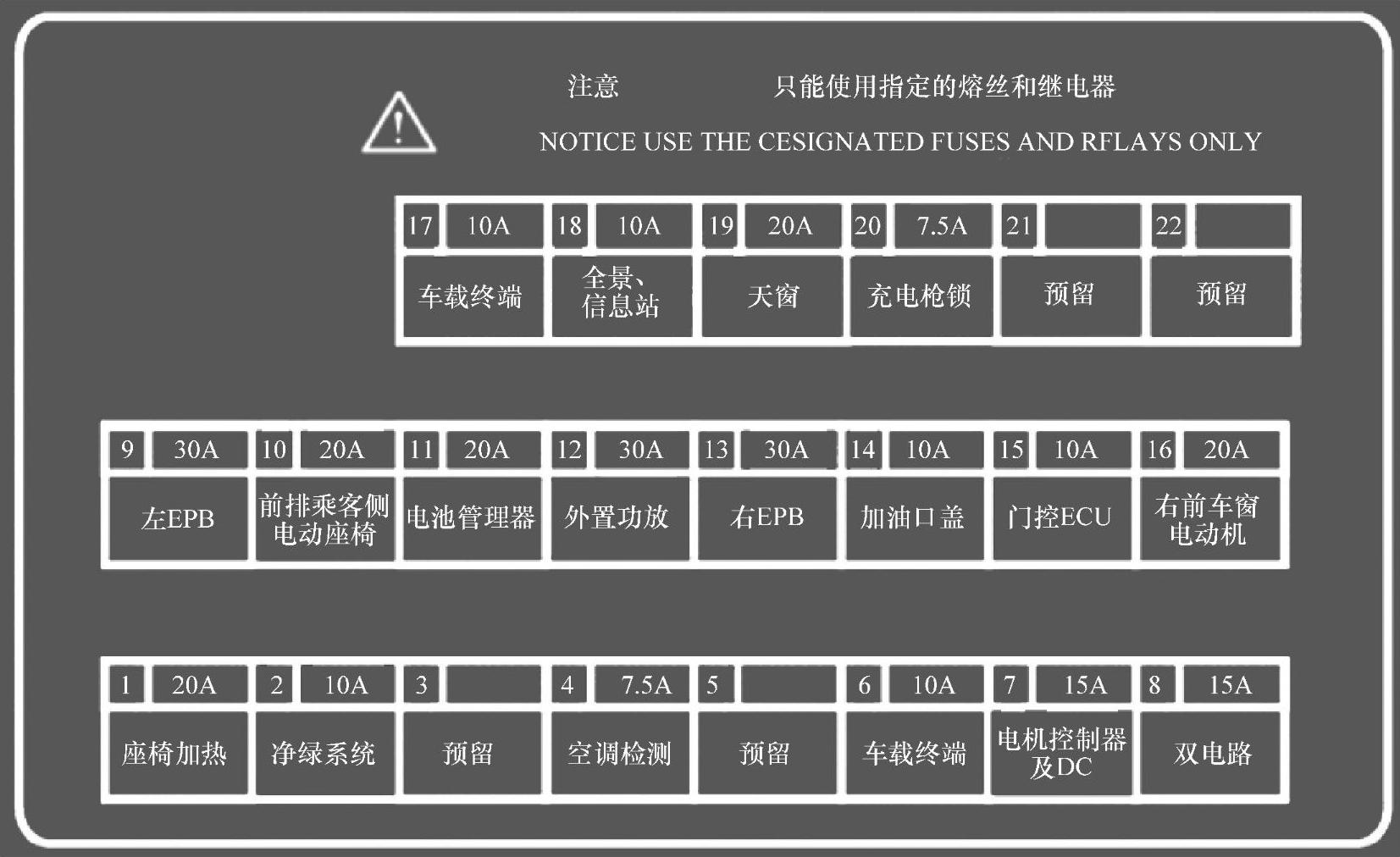

图1-10 仪表板熔丝盒


（续）
