1.3.5  熔丝与继电器盒数据

2025年09月26日
版权
1.3.5 熔丝与继电器盒数据

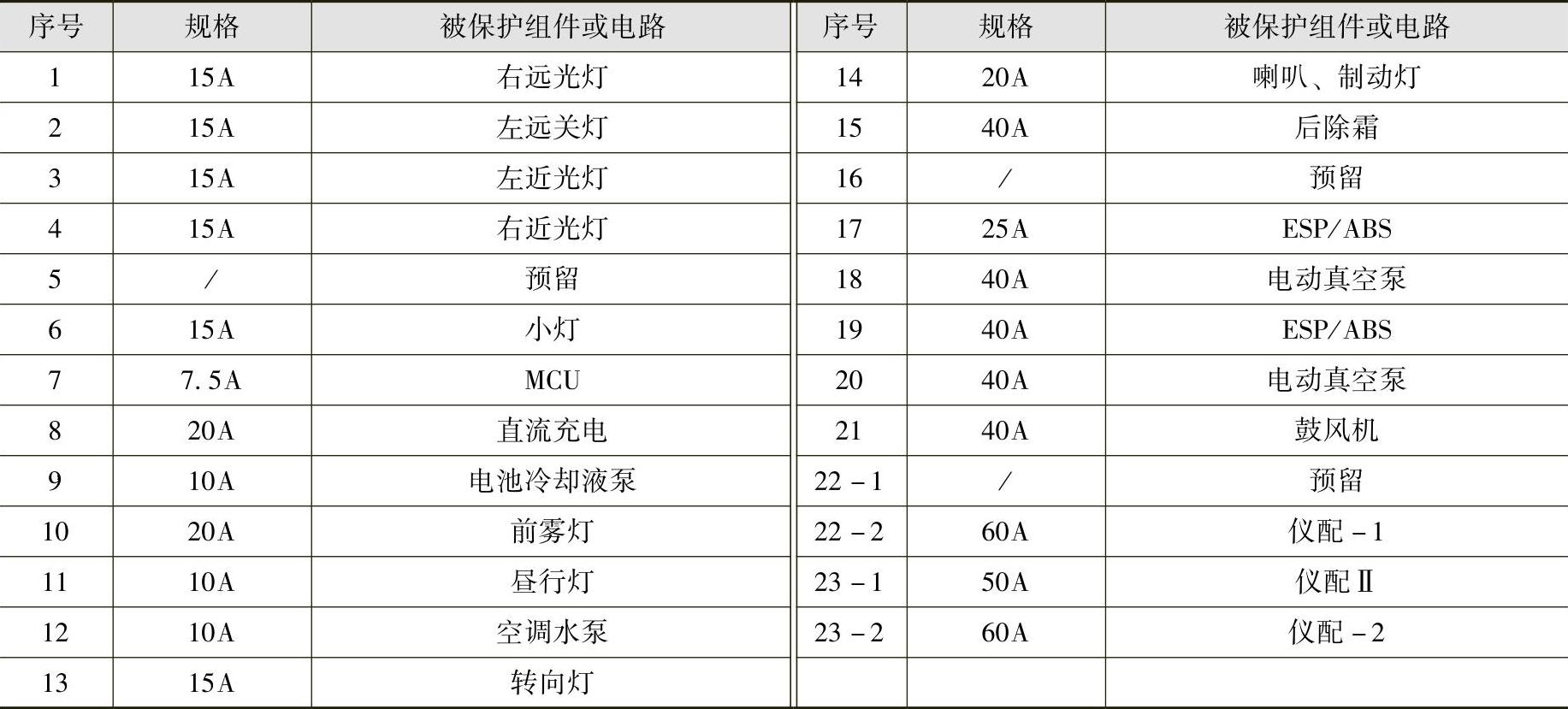

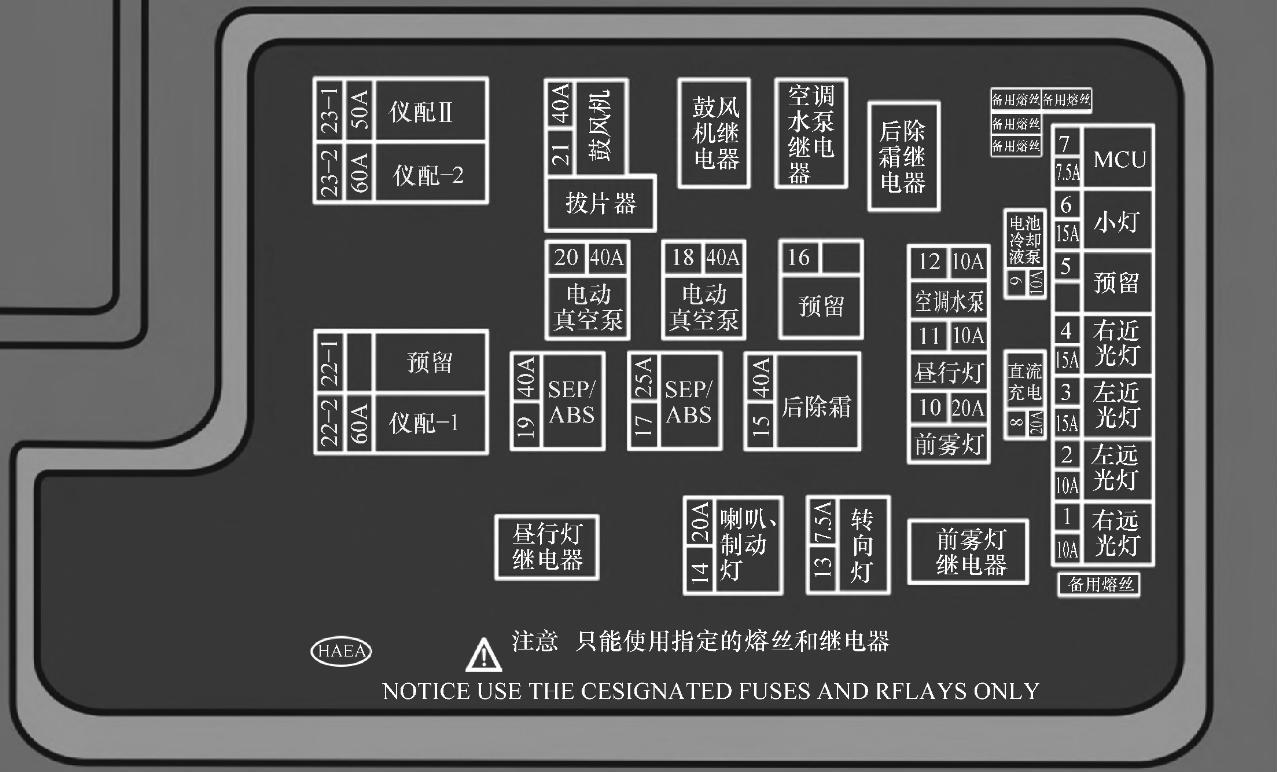

前机舱熔丝盒如图1-20所示。


图1-20 前机舱熔丝盒

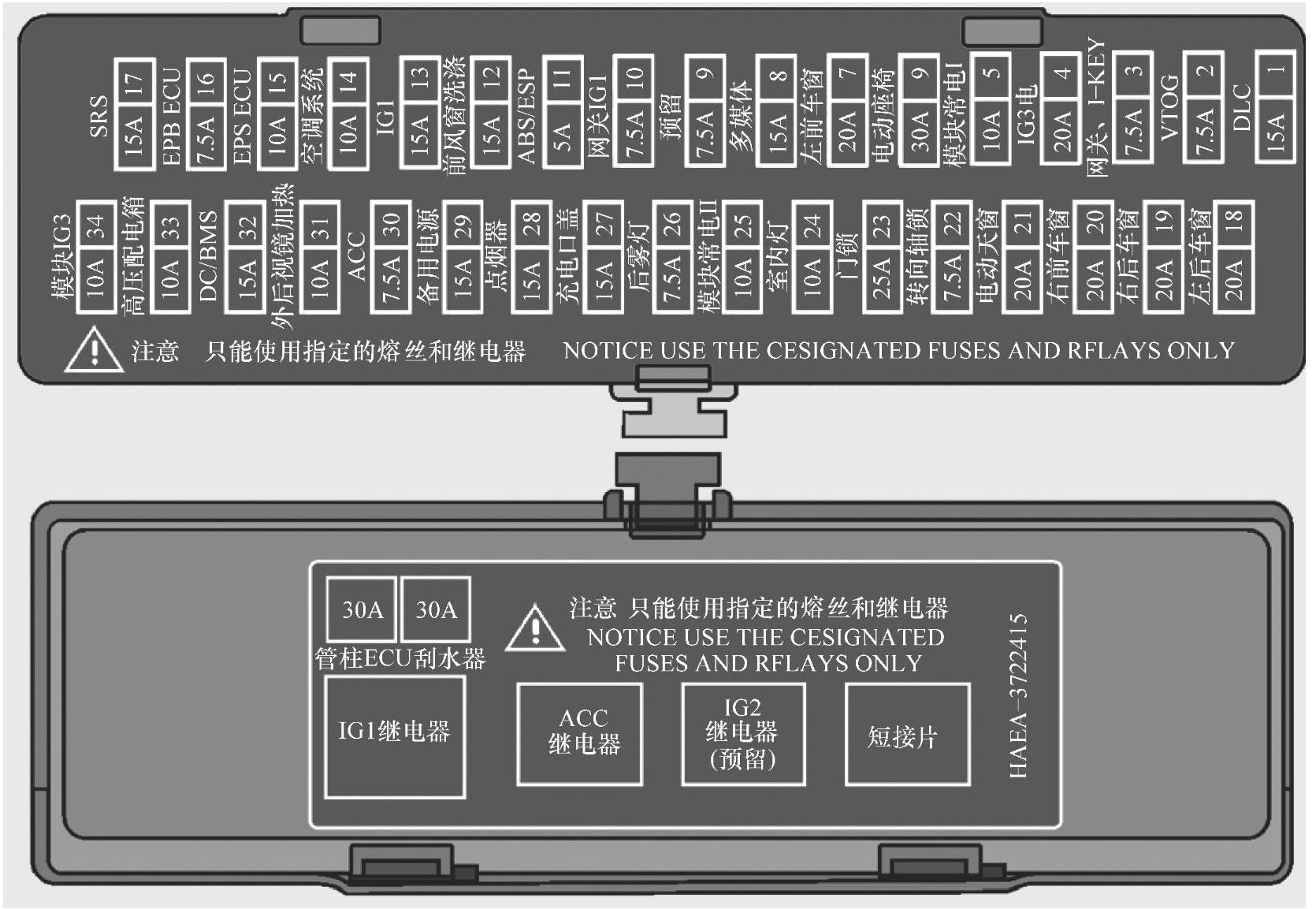

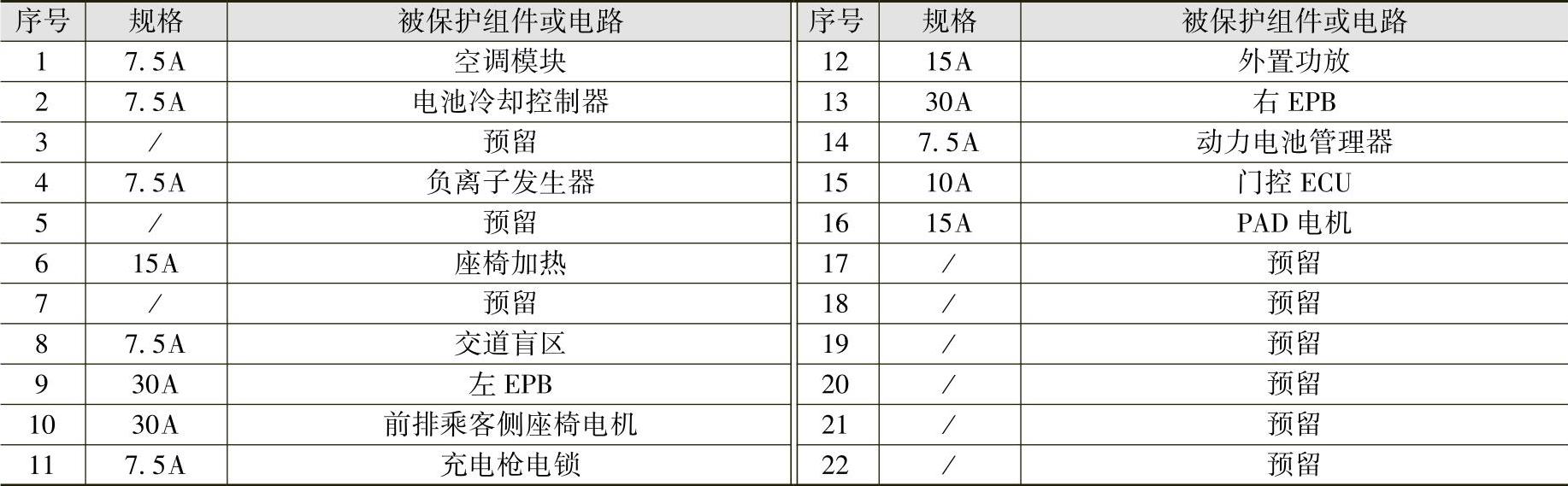

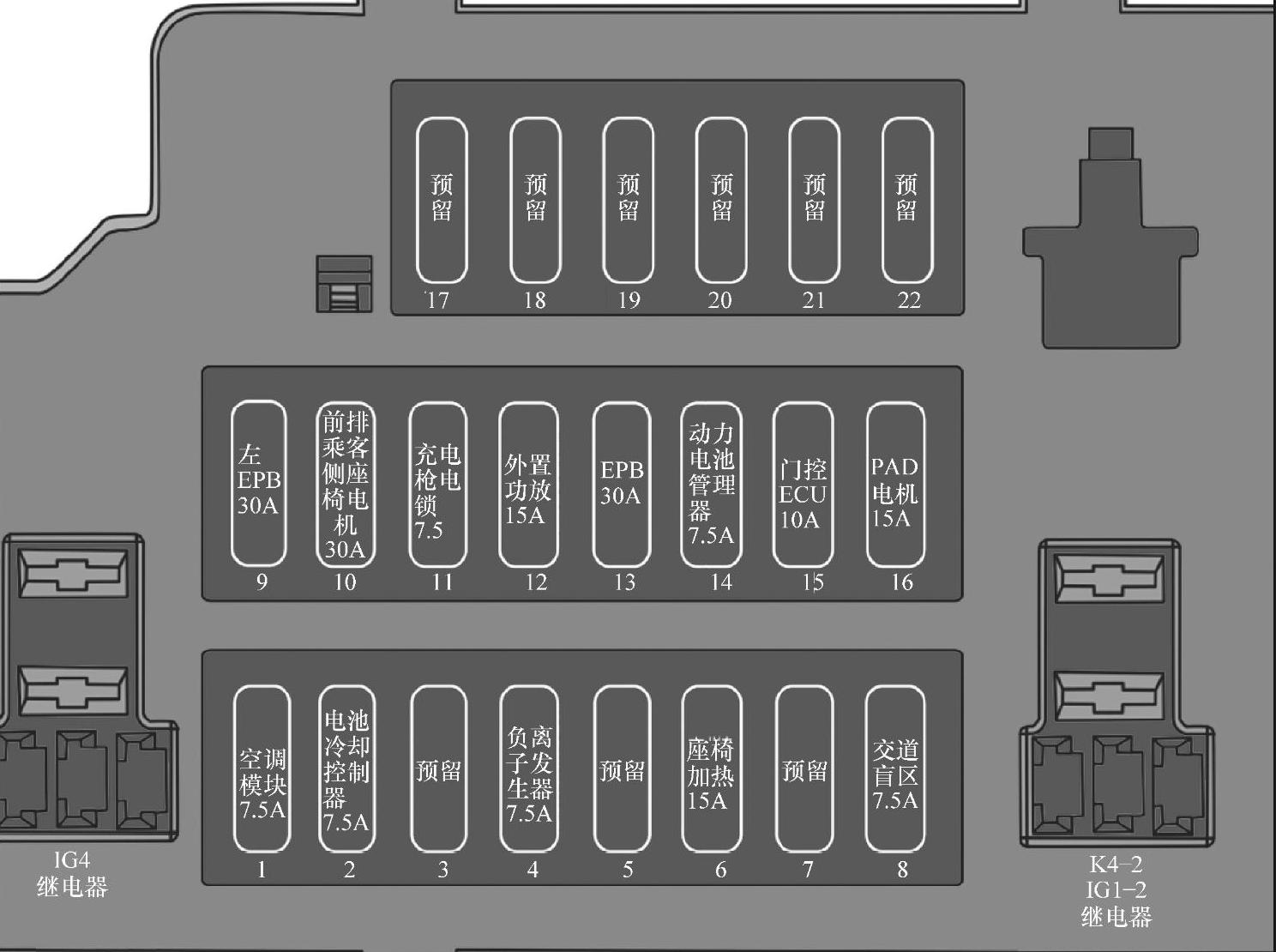

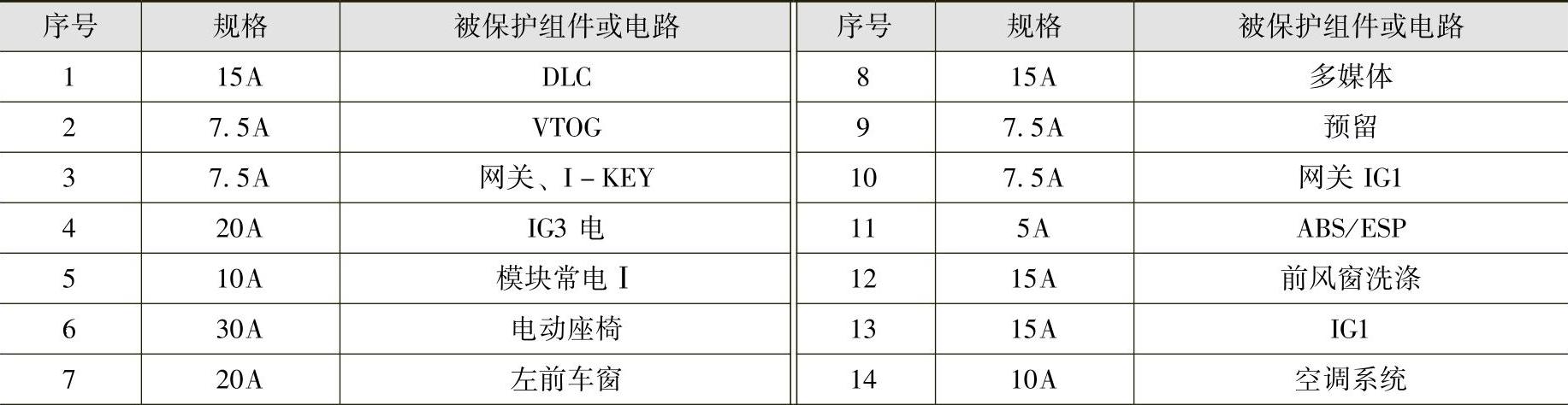

驾驶室熔丝盒如图1-21、图1-22所示。


图1-21 驾驶室熔丝盒1

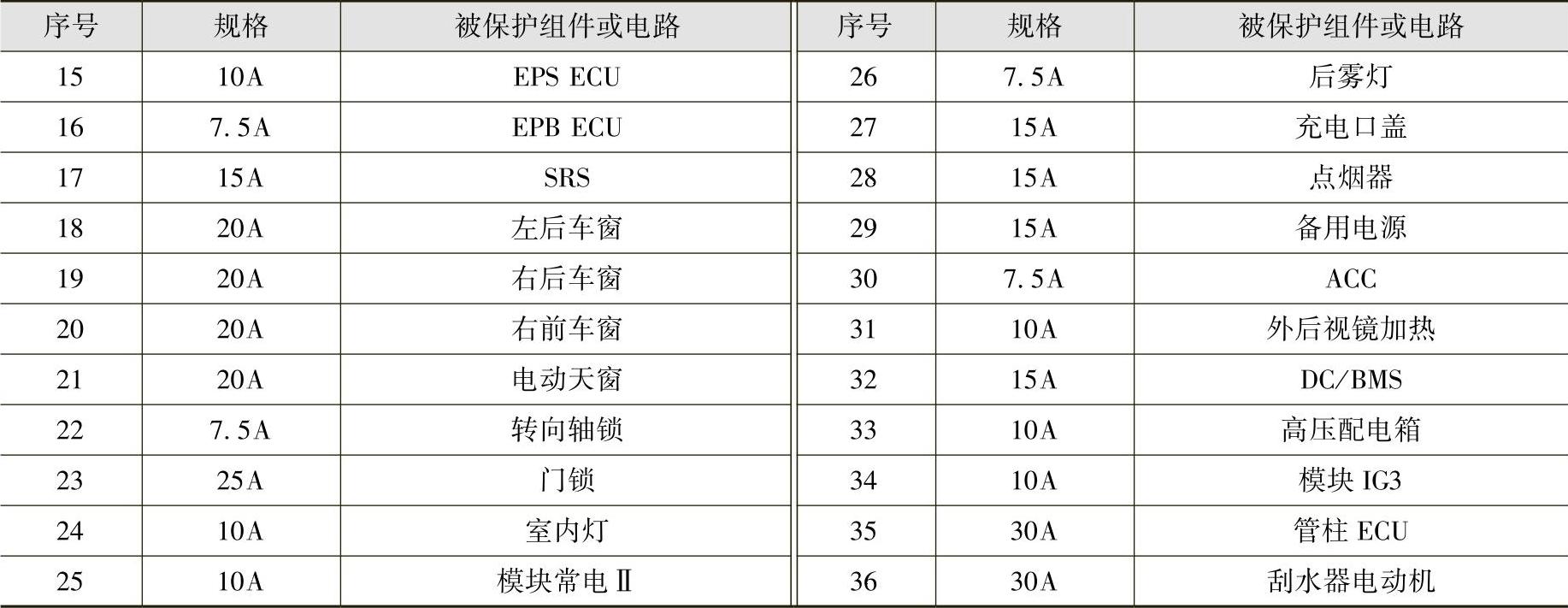

（续）



图1-22 驾驶室熔丝盒2
