1.4.5  熔丝与继电器盒数据（先行者）

2025年09月26日
版权
1.4.5 熔丝与继电器盒数据（先行者）

前机舱熔丝盒如图1-26、图1-27所示。

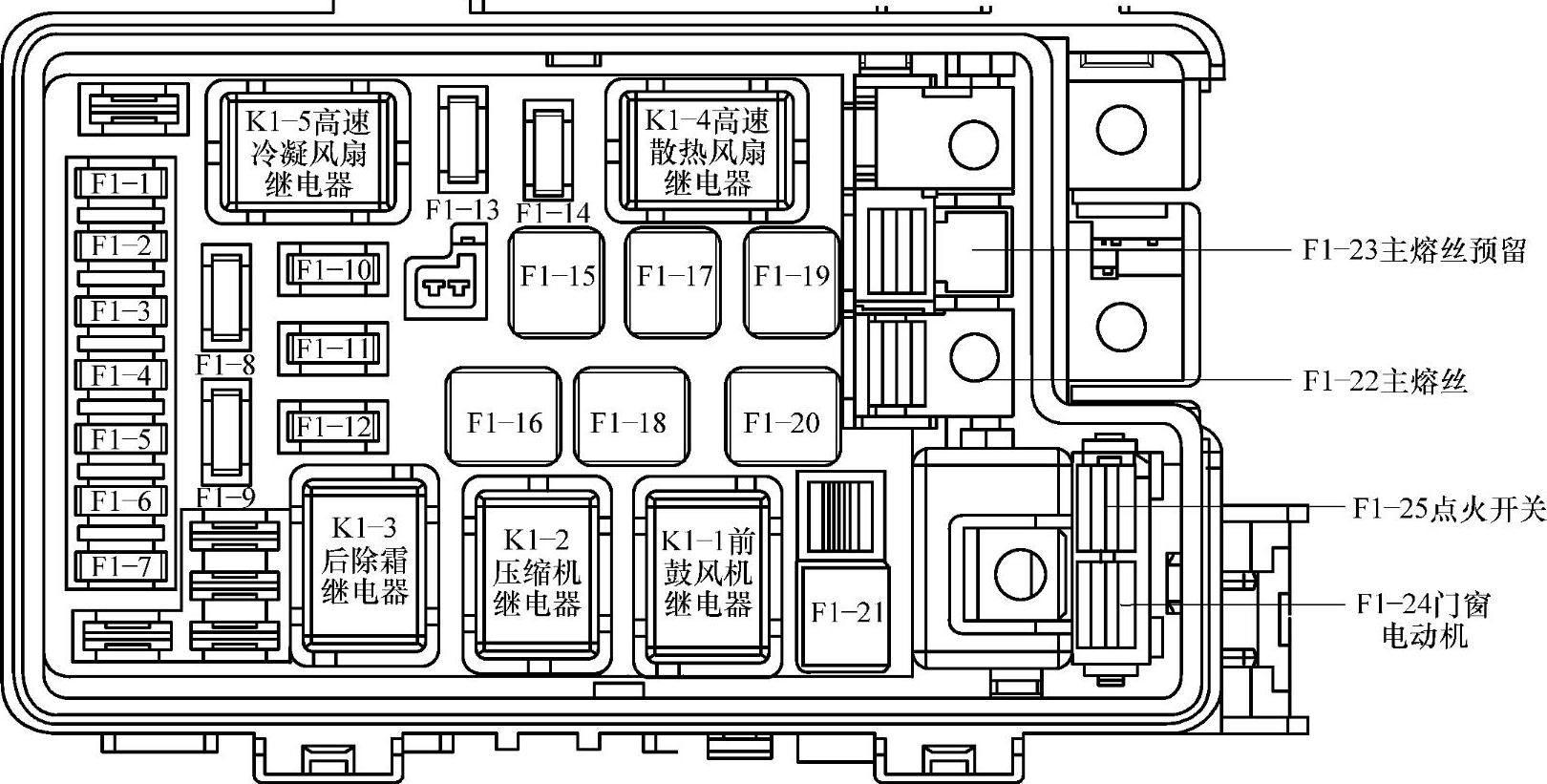

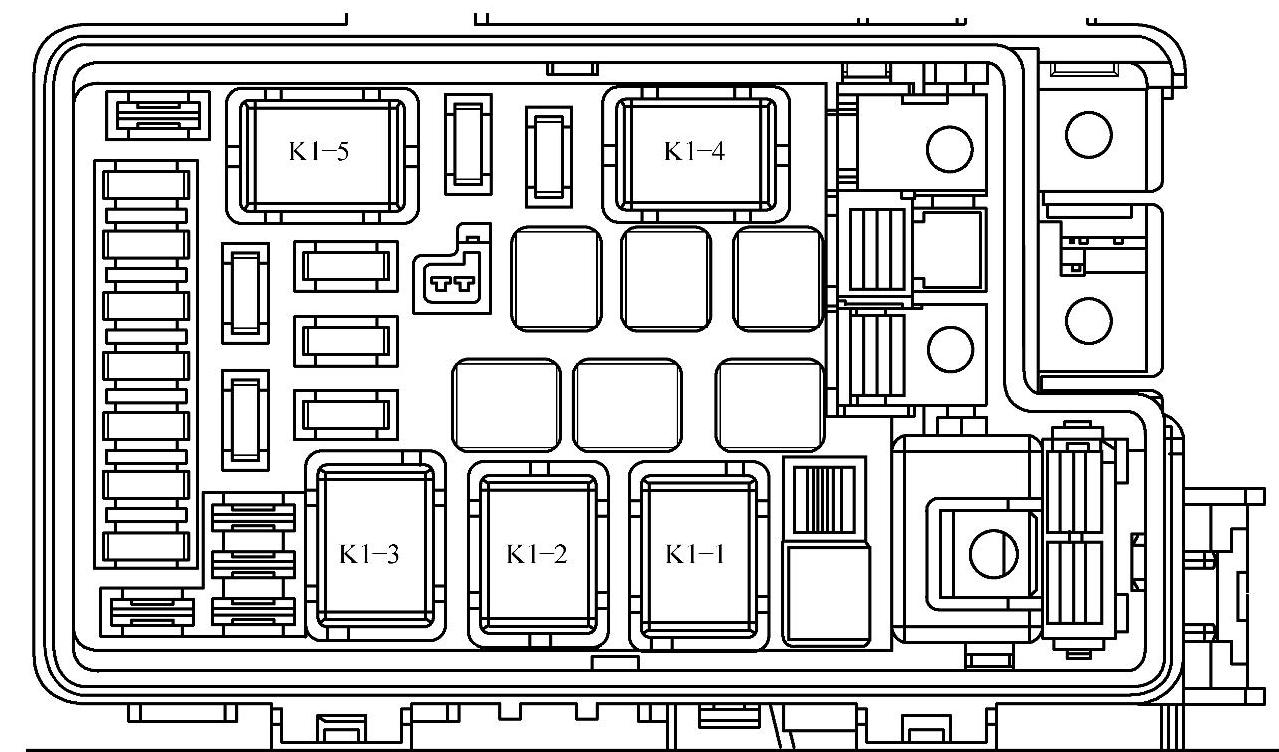

图1-26 前机舱熔丝盒1

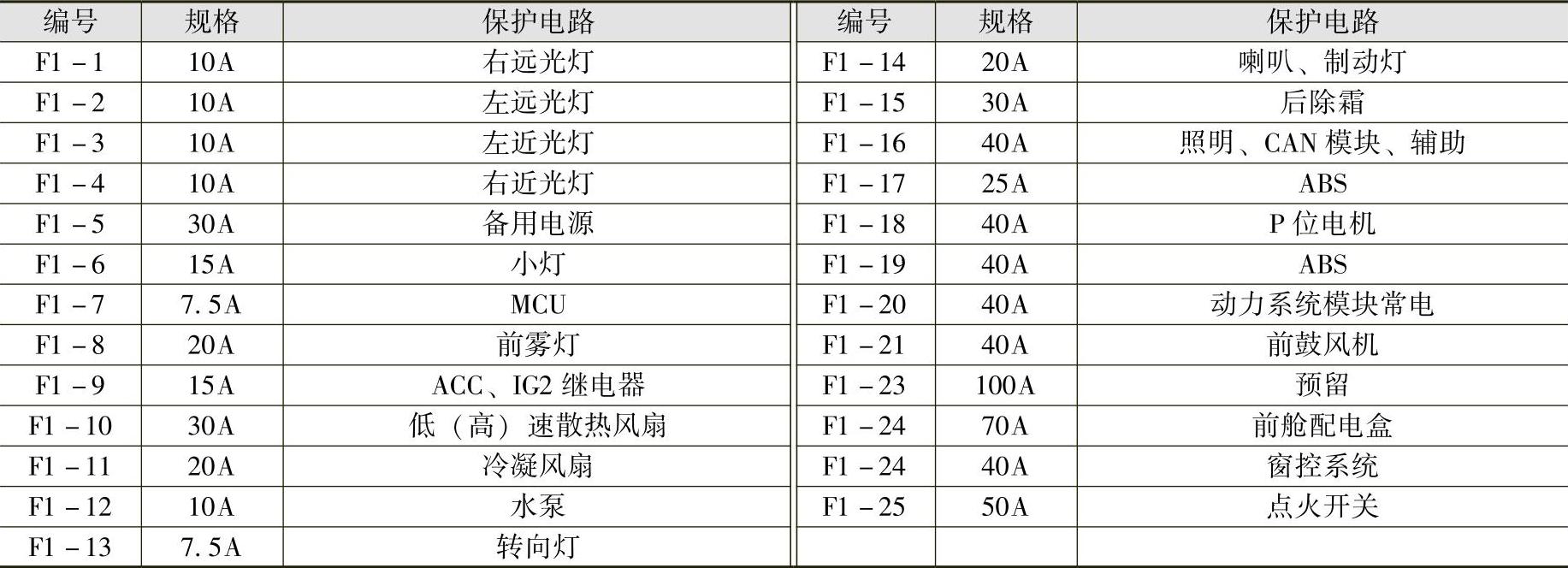

图1-27 前机舱熔丝盒2


仪表板熔丝盒如图1-28、图1-29所示。

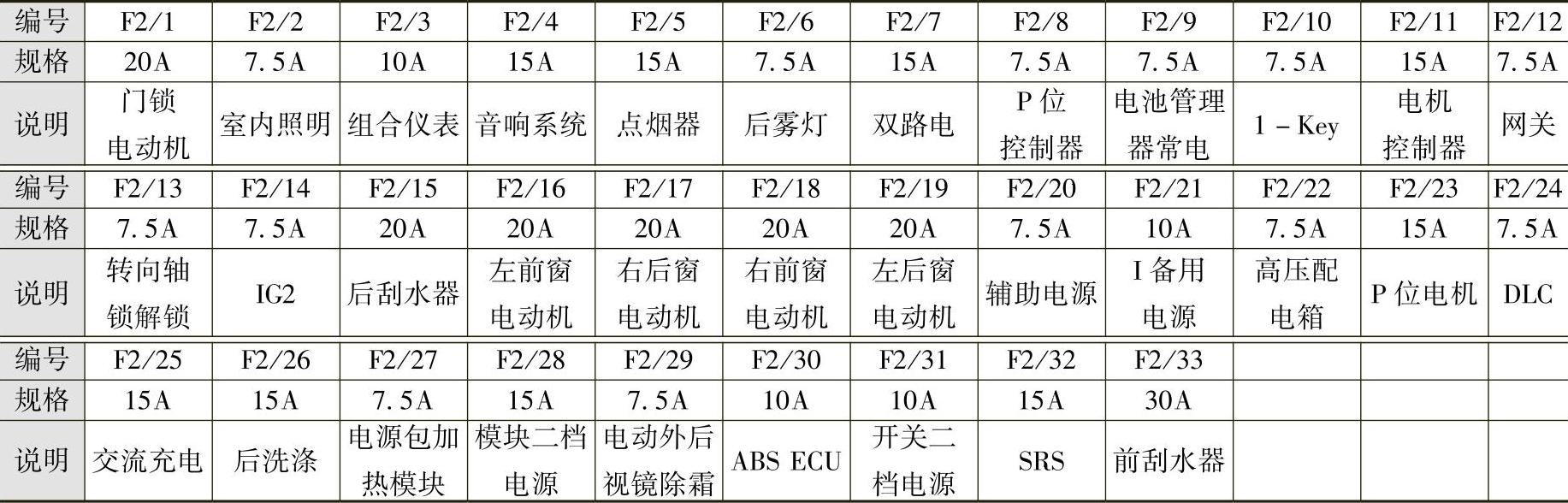

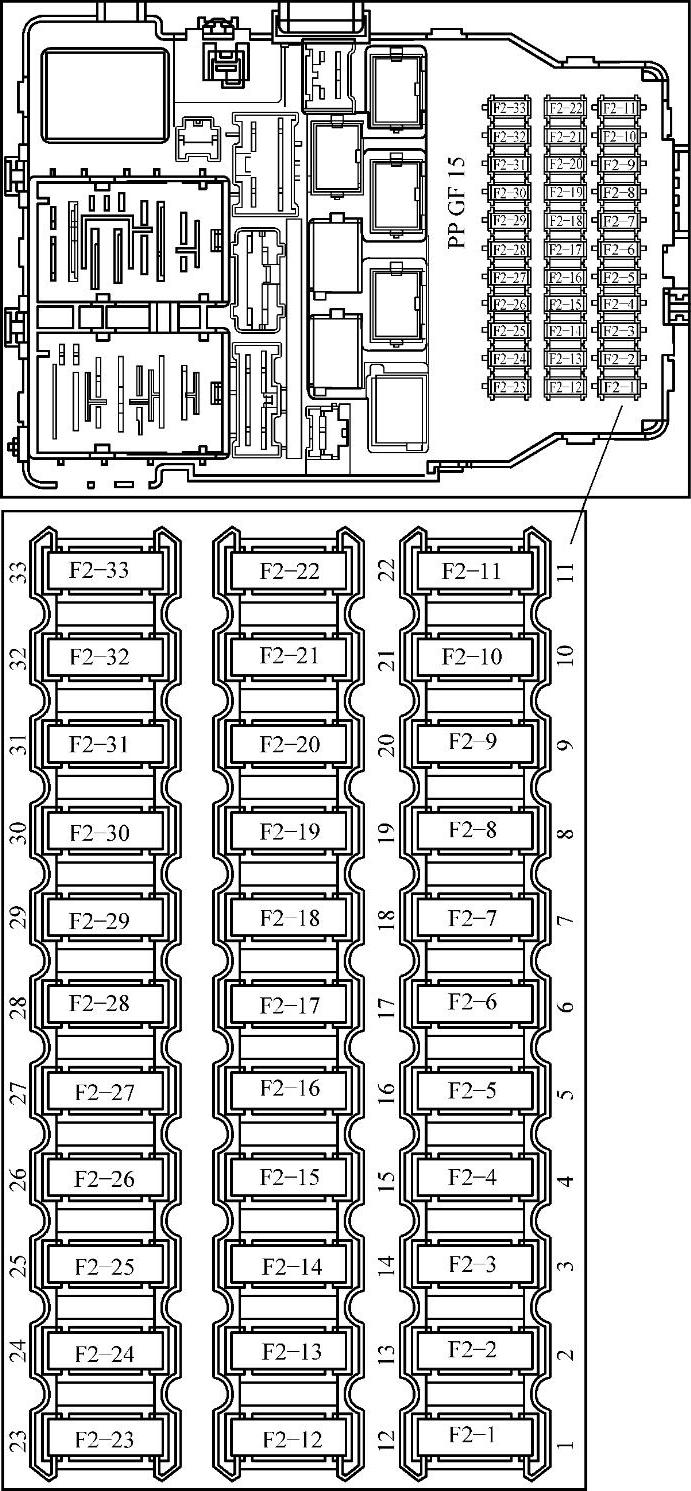

图1-28 仪表板熔丝盒熔丝分布

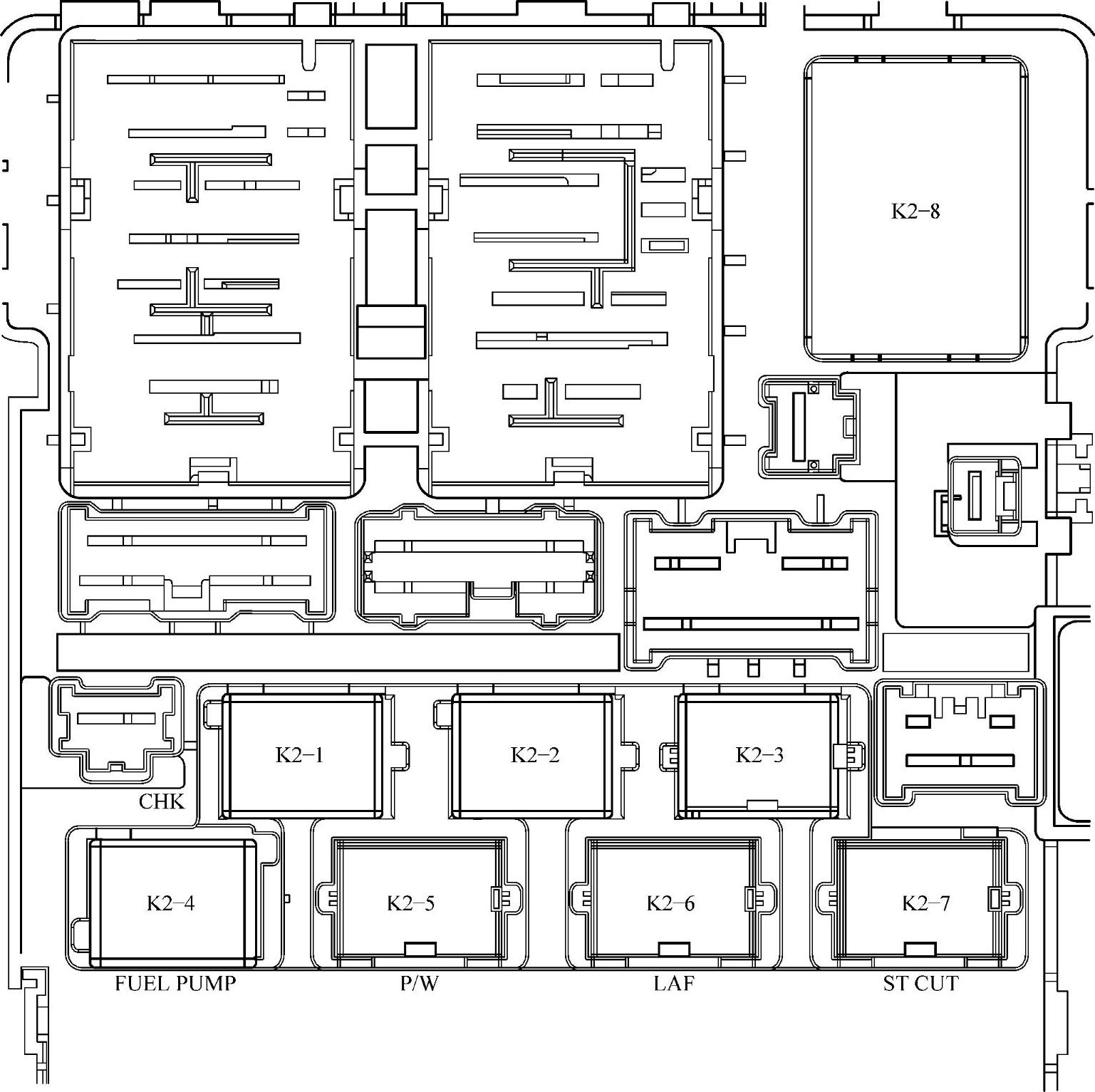

图1-29 仪表板熔丝盒继电器分布
